有玩超頻的人，應該都知道，要超得痛快，除了要有一顆體質好、可超頻的CPU外，其它周邊的配合也很重要！而這些週邊中，主機板又佔了很重要的地位！所以，華擎科技在延攬世界超頻冠軍Nick Shih之後，由Nick與相關研發人員搭配合作，推出第一款專為超頻使用的Z77 OC Formula主機板，並舉辦這場研討會，讓我們這些使用者，有先睹為快的機會。
這次研討會地點，是在北投奇岩捷運站附近的華擎總公司舉行。
我到的時候，已經有很多大大完成報到手續了。
完成報到手續，會領到兩個提袋。而袋子裡，有實用的小贈品，還有包括華擎和贊助這場研討會協力廠商的產品介紹型錄。

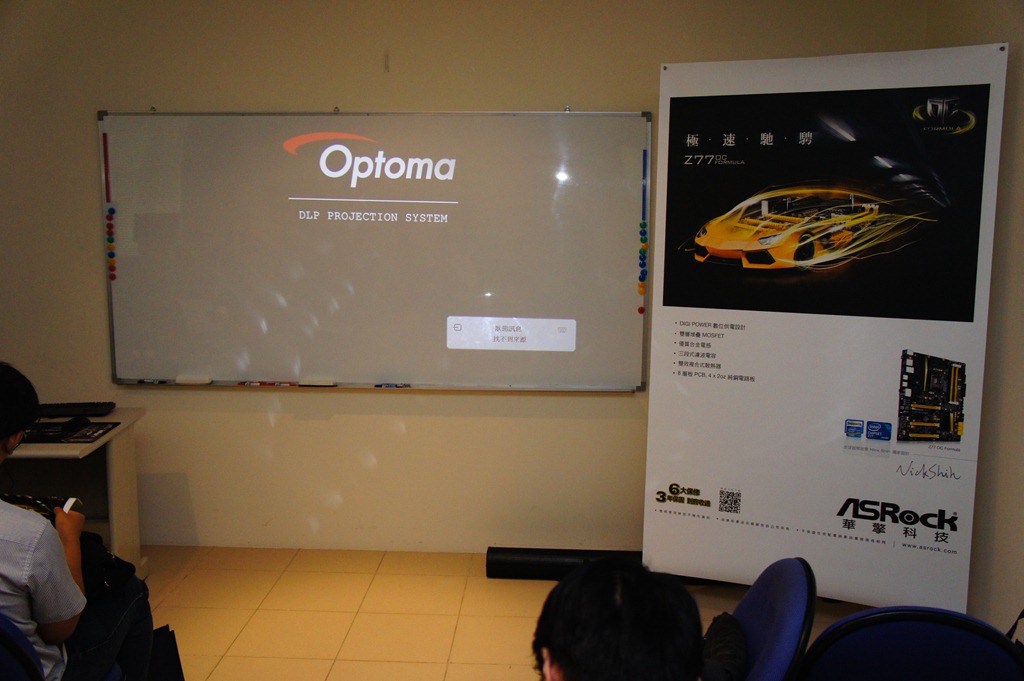

進到研討會舉辦的會議室內，先找自己喜歡的位置。

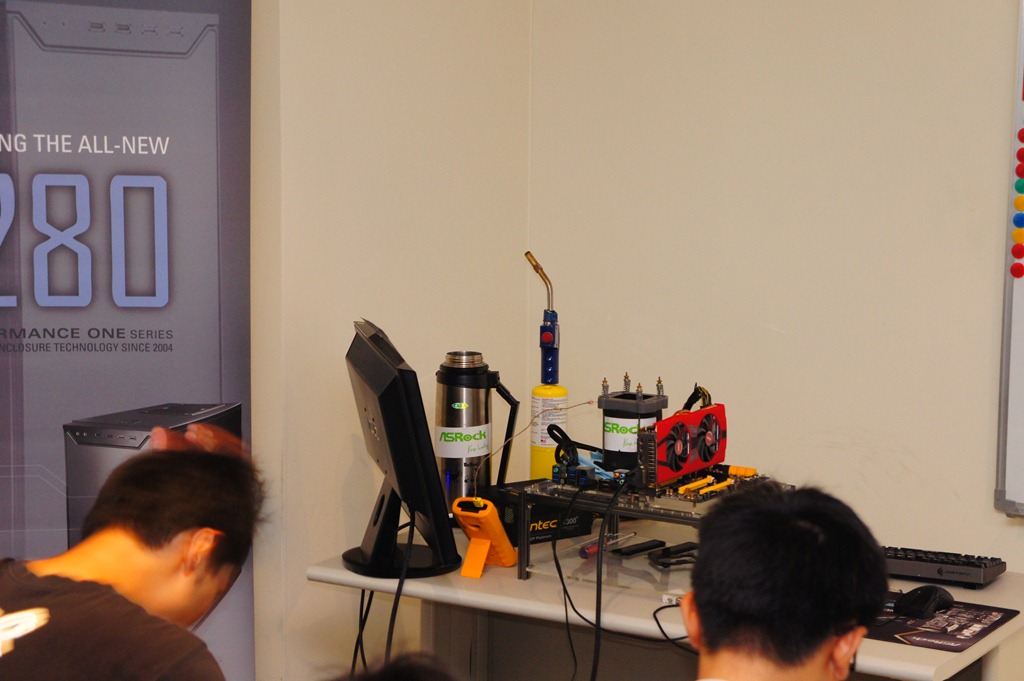

選好座位，就趁著開始之前的一點時間，先拍些照片吧！像是會議室前面，就擺著等下Nick要表演超頻的傢伙。
這場研討會讓我們除了長知識外，也有把這些獎品帶回家。
當時也有華擎的工作人員，操作Demo機器，介紹Z77 OC Formula主機板的特點、功能。
過沒多久，研討會正式開始。美女主持人毛毛首先進行開場。
毛毛除了說明這場研討會一些注意事項，也介紹了在場華擎和協力廠商的代表。
簡單的開場結束，就開始進入主題。首先是華擎副總 Chris，來介紹這張超頻專用的Z77 OC Formula主機板。
在進入簡報前，先讓我們看一段介紹影片（因現場拍的不是很清楚，也可直接點選華擎在youtube上的相同影片觀看）。

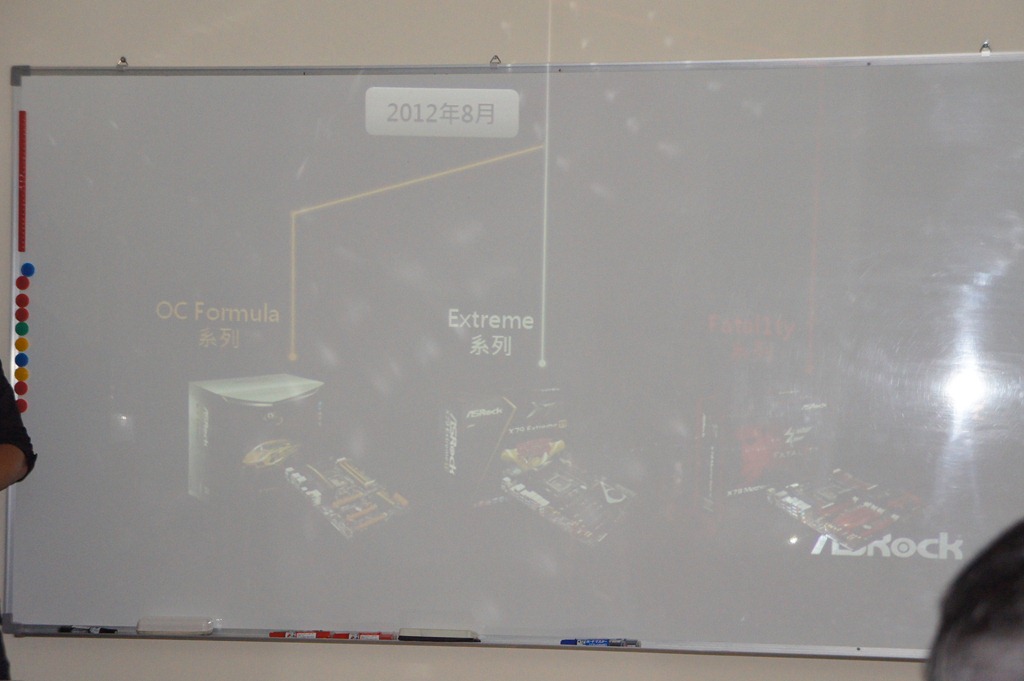

華擎主機板現在分為三條產品線，分別為Extreme系列、Fatal1t系列（遊戲用），以及最新的OC Formula系列（超頻用）。

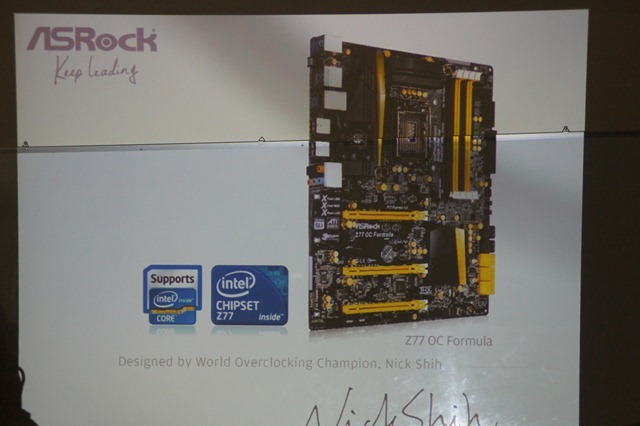

今天的主角：超頻專用的Z77 OC Formula主機板。

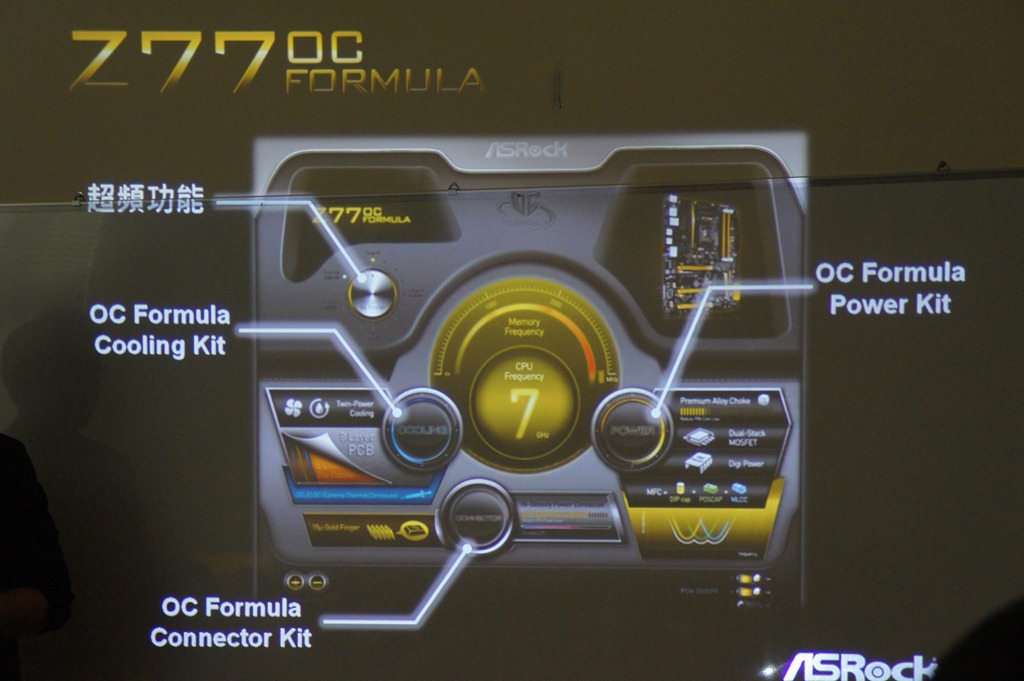

華擎將Z77 OC Formula的三大旗艦規格，Formula Power Kit、Formula Cooling Kit、Formula Connector Kit內的可控制選項，連同超頻功能，在Windows下提供整合的管理介面，方便玩家始用。

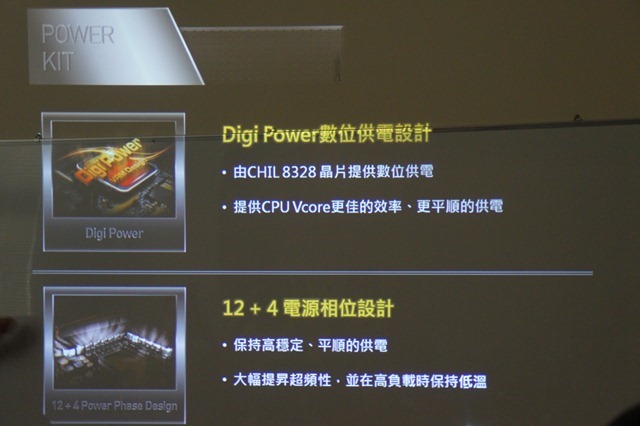

Z77 OC Formula採用12+4 相的Digi Power數位供電設計，讓供電保持高穩定，已達成能提升超頻性，又能維持低溫的狀態。

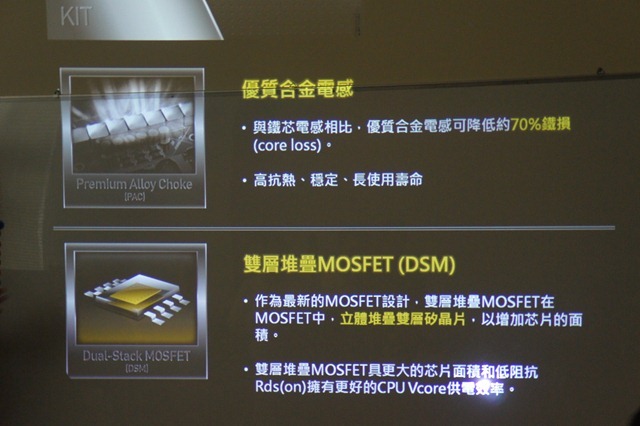

Z77 OC Formula採用全新優質合金電感，可降低高達 70%的鐵損，同時維持高抗熱及穩定，能延長主機板的使用壽命。另外，將兩個矽晶片堆疊到一個MOSFET的雙層堆疊MOSFET（DSM），提供更大的矽晶片面積及低抗阻Rds（on），讓CPU Vcore的供電效率更好。

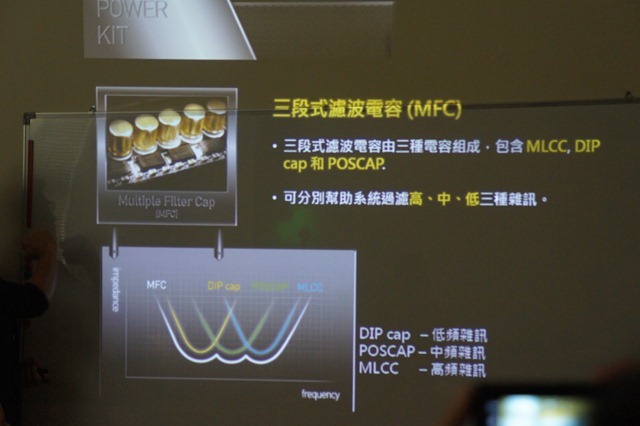

MLCC、DIP與 POSCAP三種電容組合而成的三段式濾波電容（MFC），可分別幫助系統過濾來自高頻、中頻與低頻的雜訊，為 CPU 提供更強更高的電流。

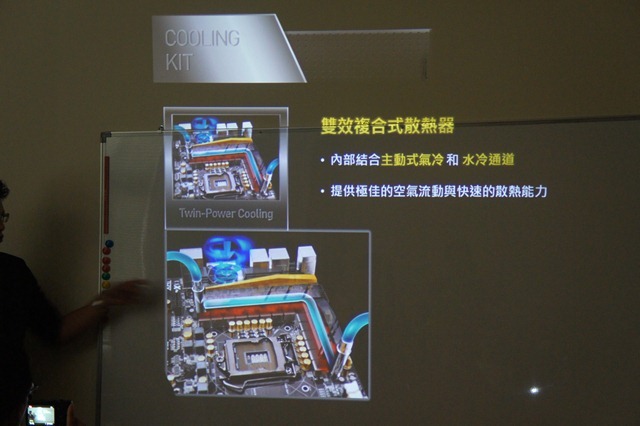

Z77 OC Formula使用結合主動式風冷與水冷散熱的雙效複合式散熱器，提供絕佳的空氣流動與更快的散熱能力。
使用4個2盎司銅內層的8層PCB板，可大幅降低主機板的溫度，讓Z77 OC Formula超頻時擁有更高的能源效率。此外，Z77 OC Formula還附贈專為極致高端使用者設計的GELID GC-Extreme 散熱膏，讓CPU散熱能力達到最好的狀況，提高可超頻幅度。

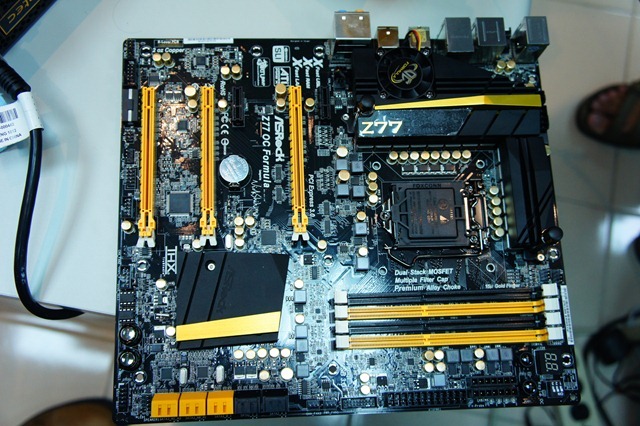

Chris為了讓大家更清楚，直接拿現場的Z77 OC Formula進行說明。

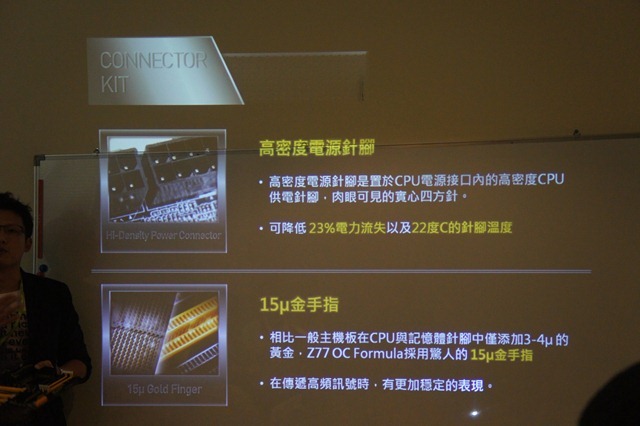

Z77 OC Formula在CPU電源接口提供堅固的高密度方形針腳，可將低23%電力流失，同時降低22℃的針腳溫度。另外，Z77 OC Formula在CPU和記憶體針腳中，添加高達15μ的金，讓傳遞高頻訊號時，能更加穩定，超頻起來也就更容易。

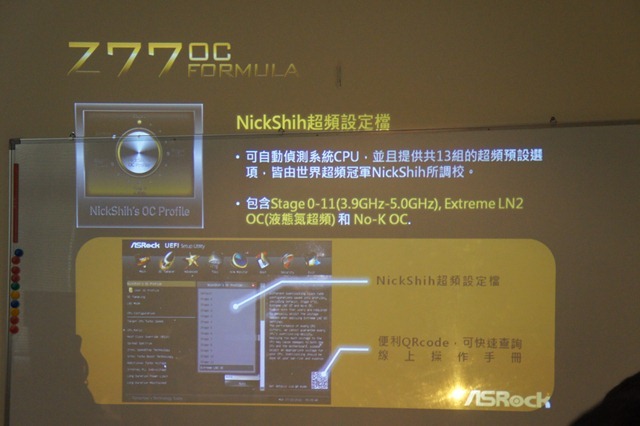

超頻方面，Z77 OC Formula在UEFI BIOS中有13組由Nick調校的超頻設定檔，讓使用者可以簡單超頻。此外，UEFI BIOS裡也提供了QR Code，讓使用有需要時，可以使用行動設備，掃描此QR code，快速連到線上說明手冊頁面。

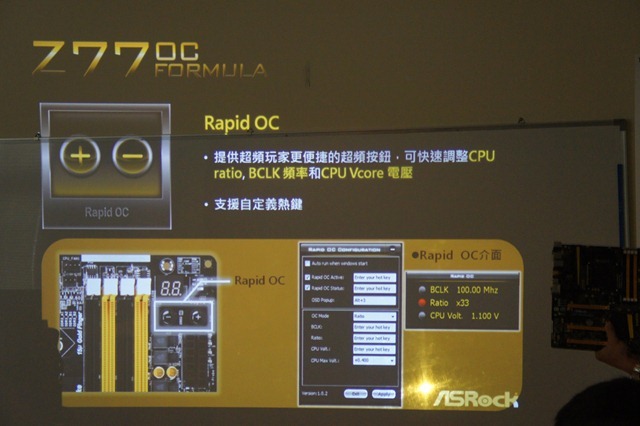

Z77 OC Formula的Rapid OC設計，在板子上有便捷的Rapid OC超頻按鈕，可快速調整CPU ratio、BCLK頻率和CPU電壓；在進入Windows作業系統後，也可以使用Rapid OC軟體介面，自行定義hot key，以方便、快速地進行超頻動作。

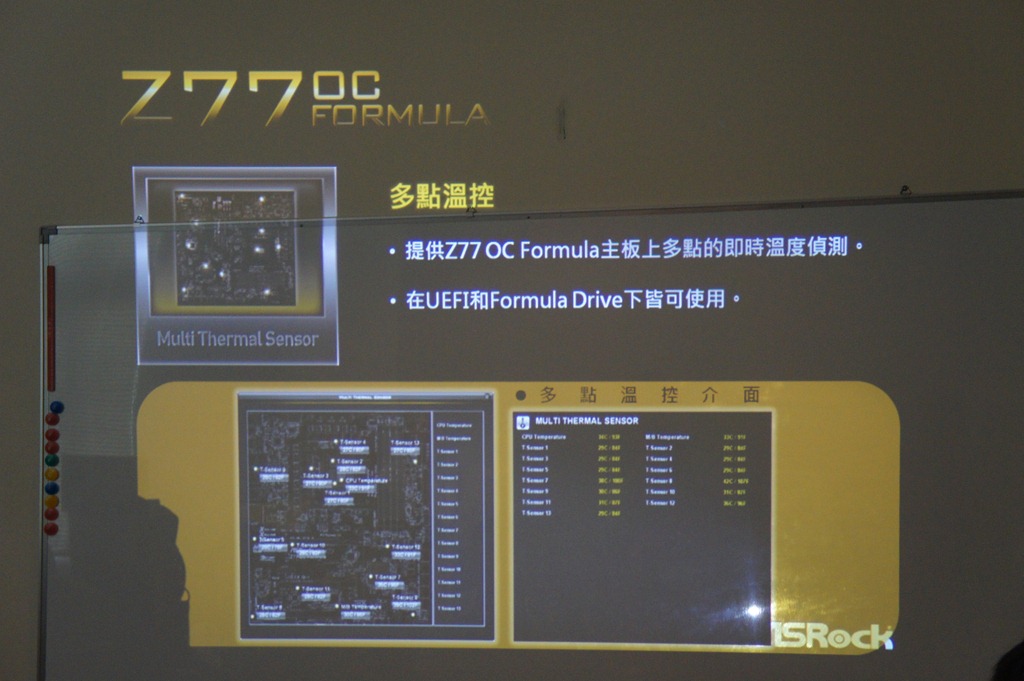

Z77 OC Formula在主板上有多達13處的溫度偵測，而這些溫度資訊，在UEFI BIOS和Windows裡的Formula Drive軟體內，都可以使用及看到相關資訊。

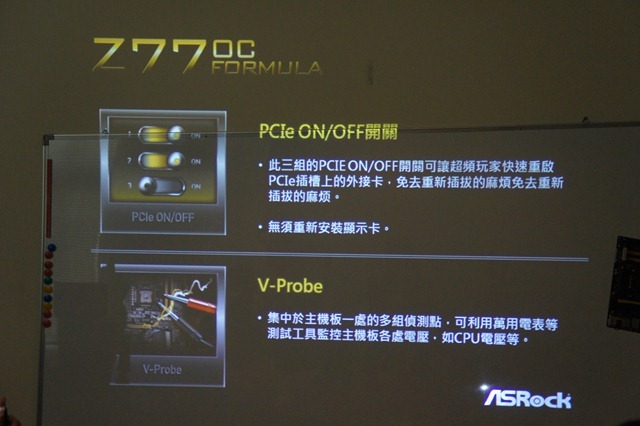

Z77 OC Formula提供PCIe ON/OFF開關，讓使用者可快速啟用或停用 PCIe 插槽，省去插拔外接卡的動作。此外，Z77 OC Formula也使用了V-Probe技術，將主機板上7組偵測點集中在一起，讓使用者快速地使用萬用電表等測試工具，測到主機板各處的電壓。

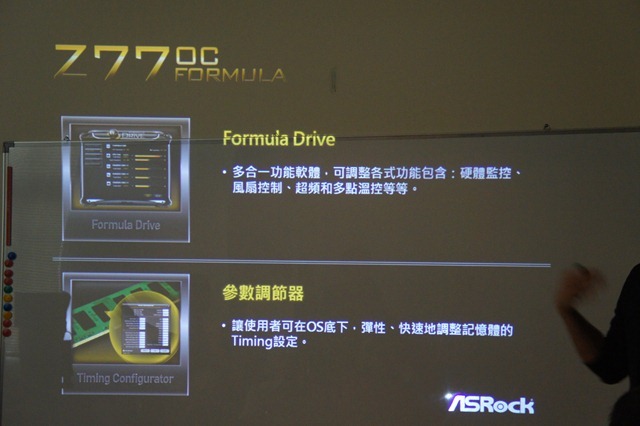

在Windows作業環境中，使用者可以利用Formula Drive軟體，來進行調整監控和超頻。另外，參數調節器這個軟體，可快速調整記憶體的Timing設定，並且在變更後立即生效。

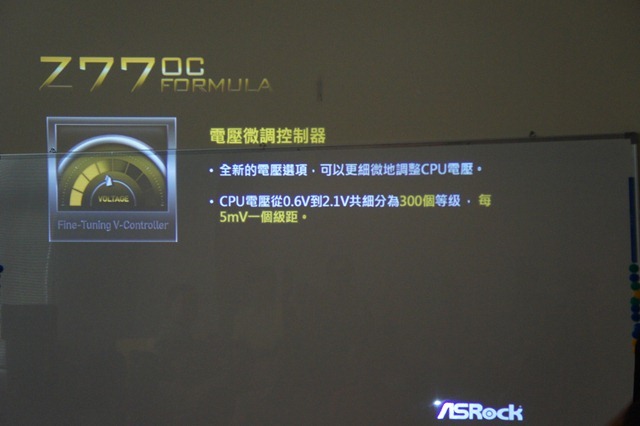

UEFI BIOS內的電壓微調控制器，會以5mV為級距，讓使用者可以更細微地調整CPU電壓。

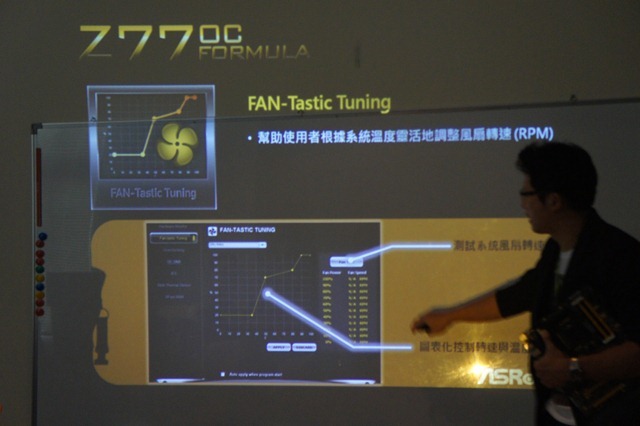

Fan-tastic Tuning技術，讓使用者可以根據系統到了什麼溫度，風扇轉速要到多少，自行定義調整風扇轉速（RPM）。
XFast555、Interactive UEFI、Virtu MVP、除濕功能、網路守門員這五項功能或軟體，會讓使用者使用Z77 OC Formula更加方便好用。

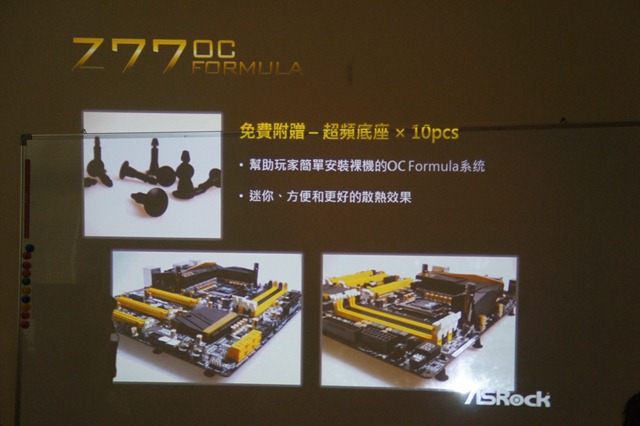

由於超頻使用者很多都是裸機使用，所以Z77 OC Formula附贈10個超頻底座，讓使用者裸機使用時，能將主機板墊高，提高散熱及超頻的效果。

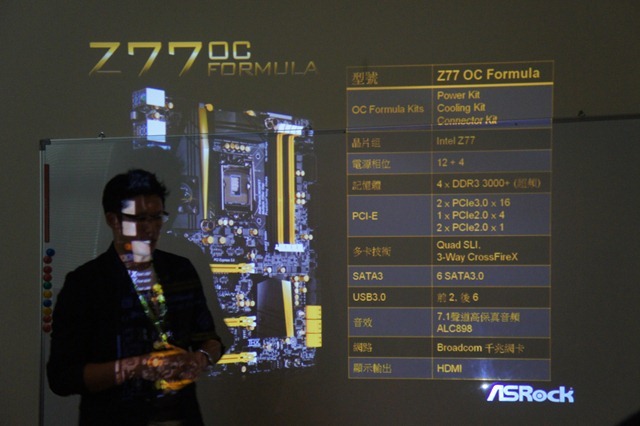

最後，Chris再快速review了Z77 OC Formula的主要規格，有興趣的人，可以直接到官網去看詳細規格介紹。
以下是Chris介紹Z77 OC Formula時，我所錄的三段影片，有興趣的人可以點選觀看，相信會對Z77 OC Formula有更多的認識。
由於Z77 OC Formula許多超頻、監控功能，都是參照世界超頻冠軍Nick意見所設計的，所以此部分由Nick來介紹，是最適合不過了。

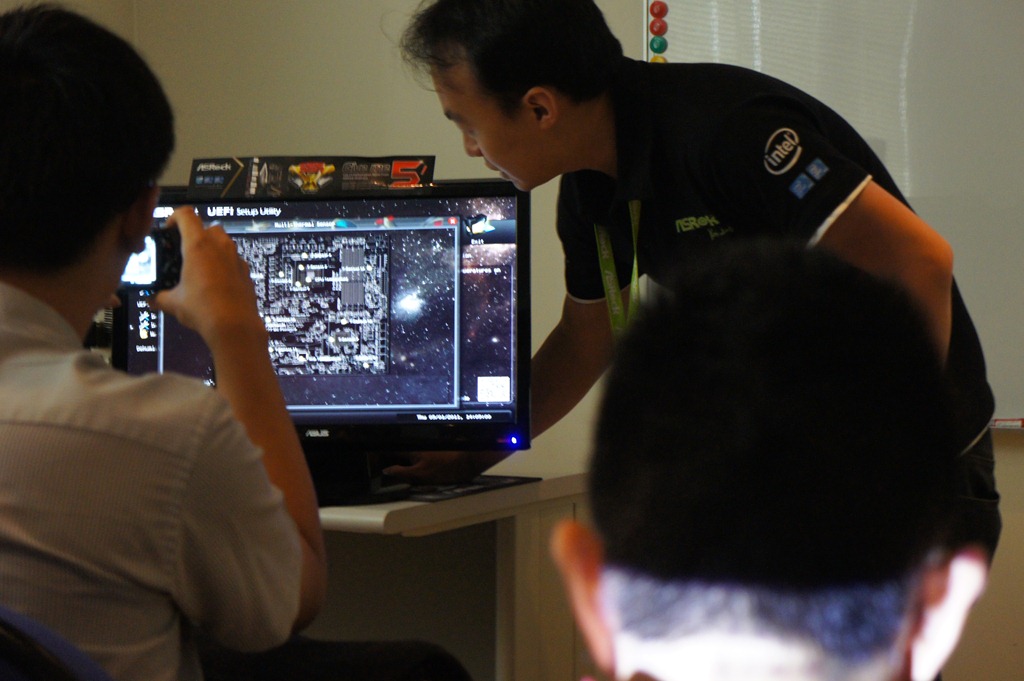

因為時間有限，Nick大致介紹了這些功能，並做了部份的demo。

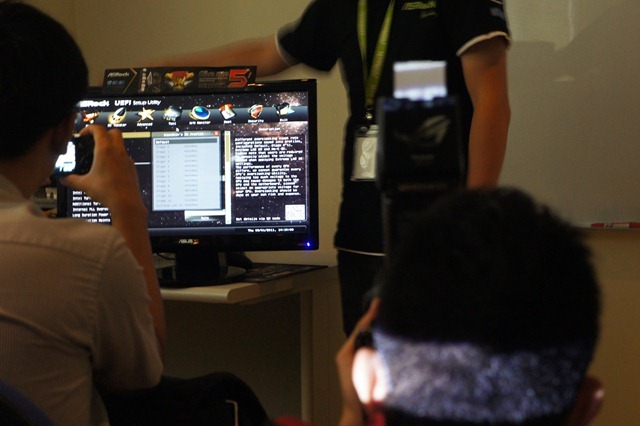

Nick調校的超頻設定profile，會是Z77 OC Formula賣點之一。
可以設定不同溫度下的風扇轉速功能，對我來說是第一次看到。
由於Nick介紹的內容很多，無法完全寫出來，因此就請大大直接觀看以下兩段錄影檔，看看Nick是怎麼說的吧！
雖然主角是Z77 OC Formula，但要能讓大家實際體會它的性能，還是要有實機展示才行。因此，華擎與XFast找了協力廠商Antec、OCZ、Kingstone、LANTIC、AVEXIR、CoolerMaster、GALAXY，組了兩台Demo機，讓我們可以親自體驗。
這場研討會，有部分協力廠商代表與會，所以他們就分別以很短的時間，介紹自家的產品。首先是，Antec的經理Peter豋場介紹。
以下是Peter介紹Antec產品的錄影檔，請觀賞。
Peter之後，由OCZ工程師Johnny介紹他們家的SSD。
以下是Johnny介紹OCZ產品的錄影檔，請觀賞。
最後，這場研討會讓我們體驗的兩台Demo機，都是XFast的工作人員組裝起來的。所以由XFast站長Kevin代表，來介紹這兩台Demo機。
以下是Kevin介紹這兩台Demo機的錄影檔，請觀賞。
研討會中途有一段休息時間，可以讓大家休息一下，吃吃現場的茶點，然後體驗一下現場的demo機器，或是與現場的廠商代表，進行問題詢問或意見交流。
我則在吃了些點心後，開始進行體驗。首先，要體驗一下的，當然就是Z77 OC Formula了。

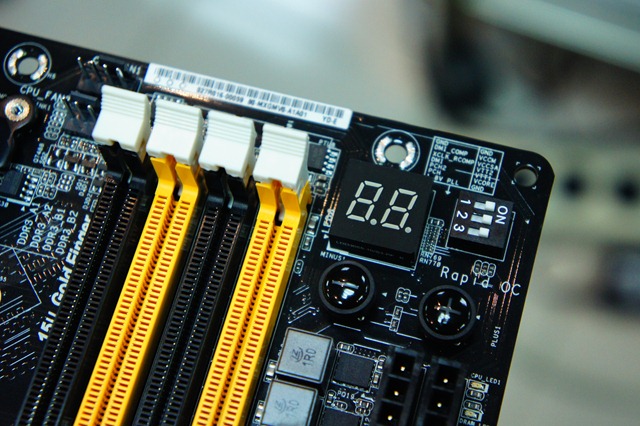

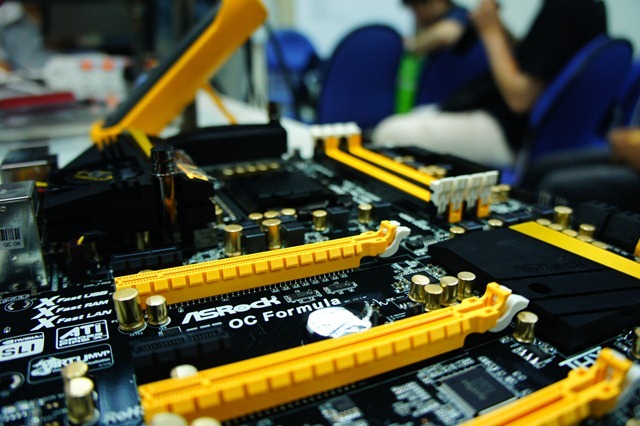

前面有介紹，在板子上的Rapid OC快速超頻按鈕。

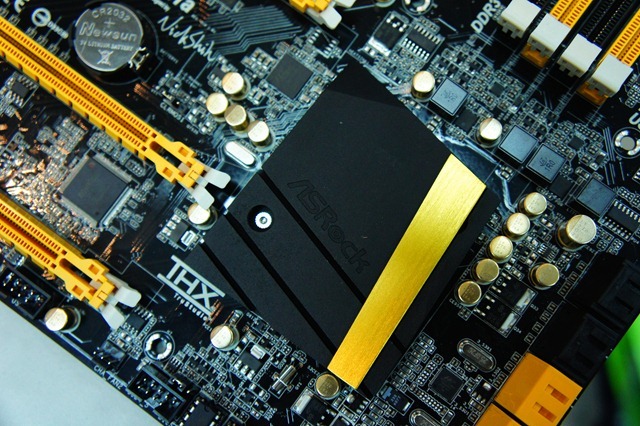

Z77晶片上的散熱器。

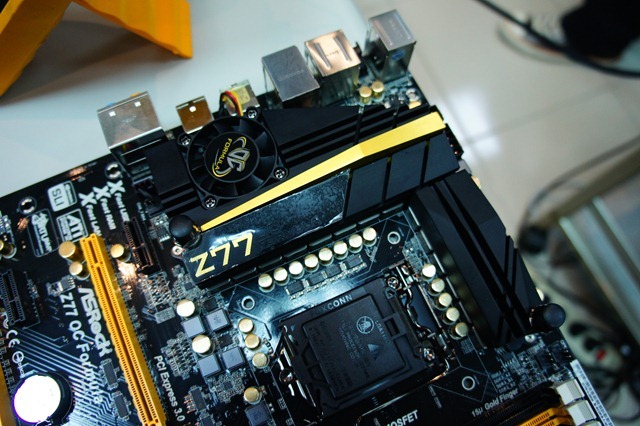

結合了主動風冷與水冷散熱的雙效複合式散熱器。

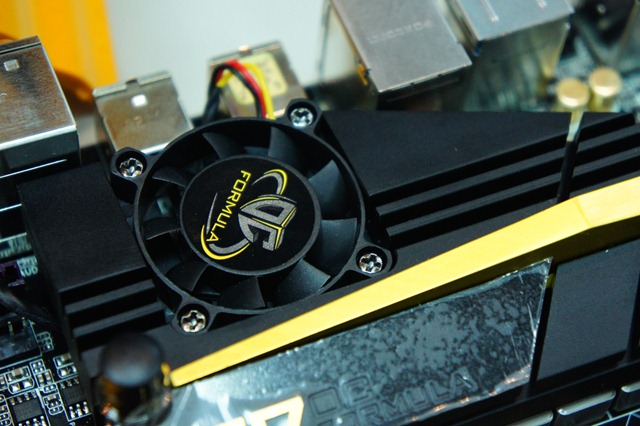

雙效複合式散熱器上的風扇，有貼上OC Formula logo。

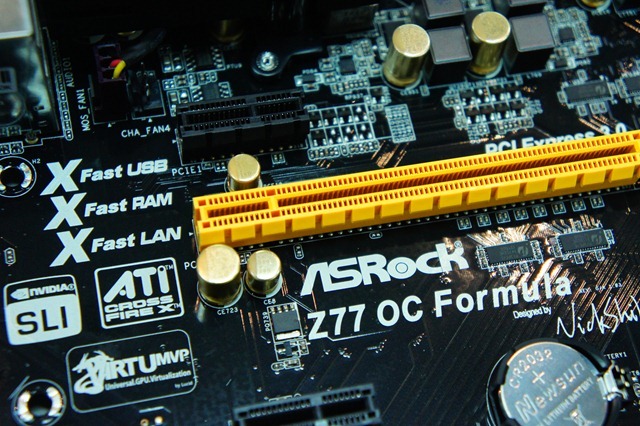

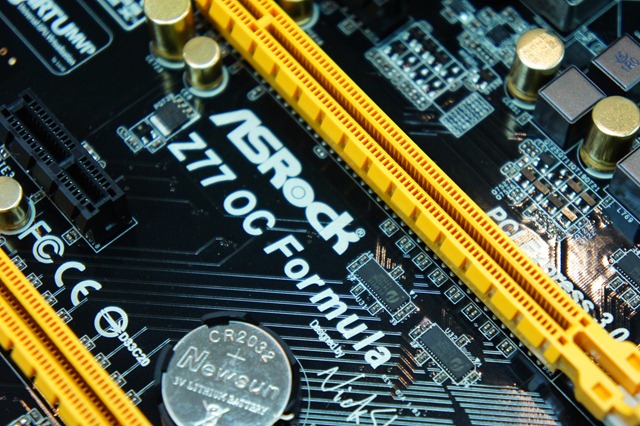

有不少功能及認證標誌印在板子上。由於Z77 OC Formula是根據Nick提供的意見為依據設計出來的，因此Nick的簽名，也印在板子上，以示證明。
Z77 OC Formula主要以黑、黃兩色為主要顏色，給人的視覺效果很明顯。

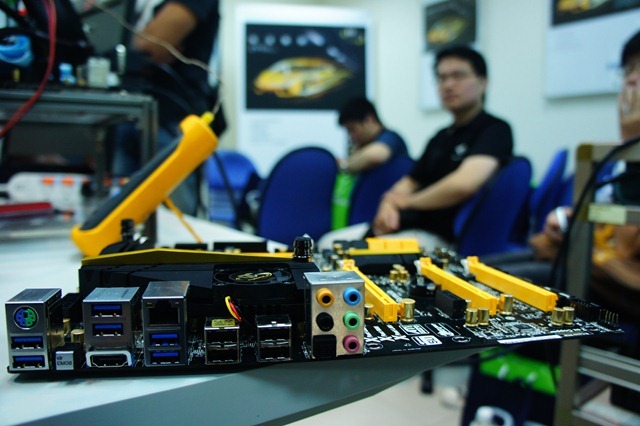

最後，再看一下Z77 OC Formula 背板輸出/入接口的配置。

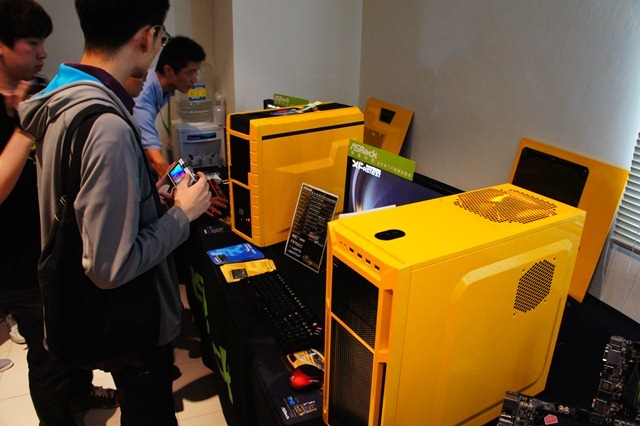

簡單看完Z77 OC Formula，繼續來看這兩台demo機吧。由於配合Z77 OC Formula的顏色，所以這兩台demo機的機殼，也都被改噴成鮮黃色，很引人注意。

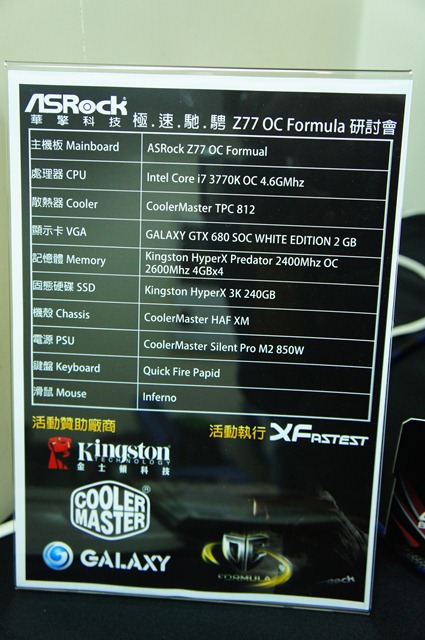

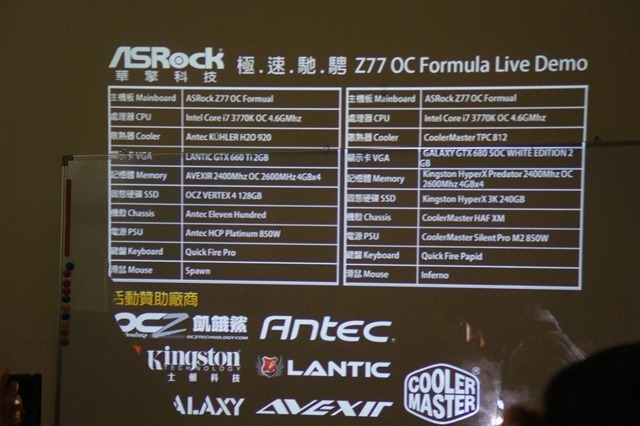

照片是第一台demo機的配備。

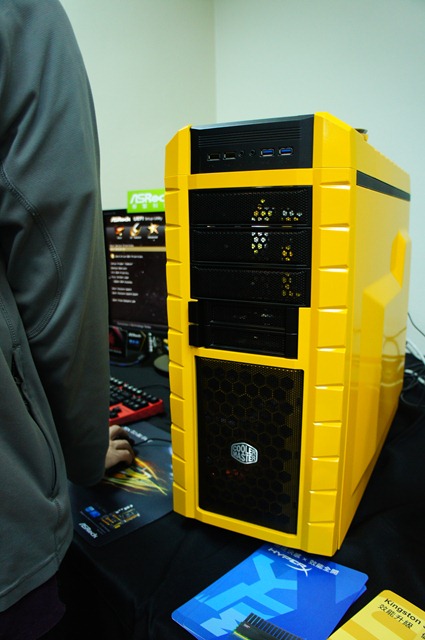

機殼是使用CoolerMaster的機殼。

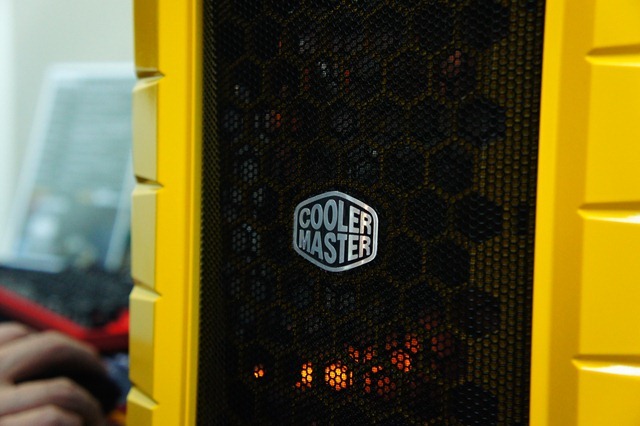

機殼正面下方的進氣口，以及CoolMaster的logo。

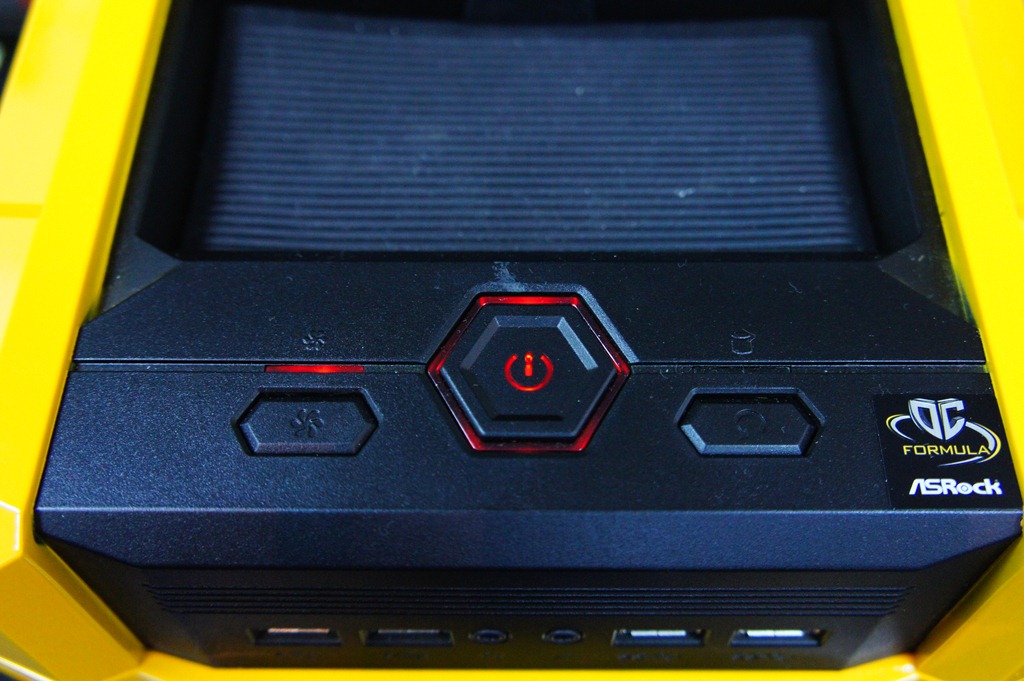

機殼頂端前方的樣子。

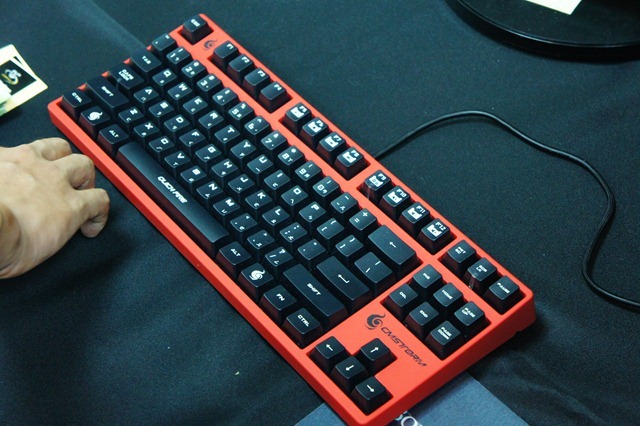

CoolerMaster的電競品牌，CM Storm的電競鍵盤。

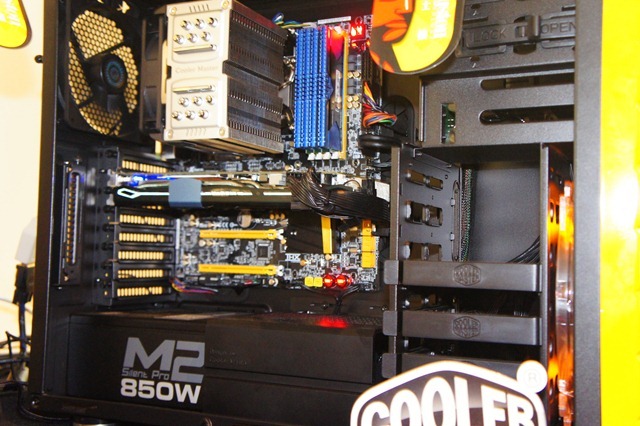

來張機殼裏面的照片。

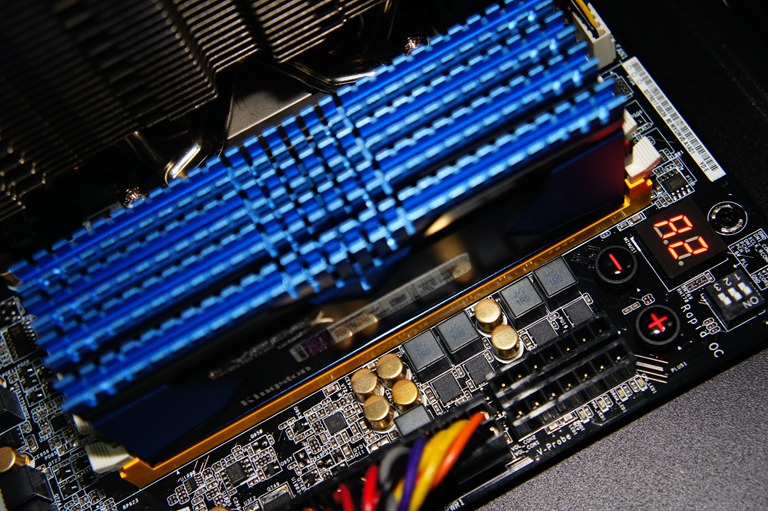

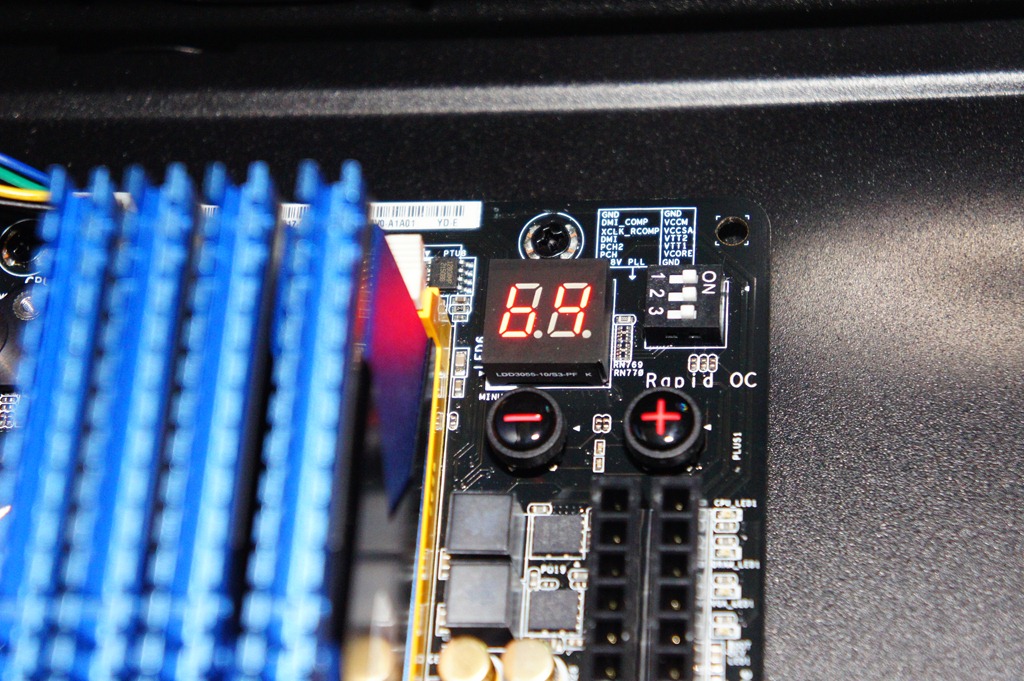

再看一次Z77 OC Formula板子上的Rapid OC快速超頻按鈕。

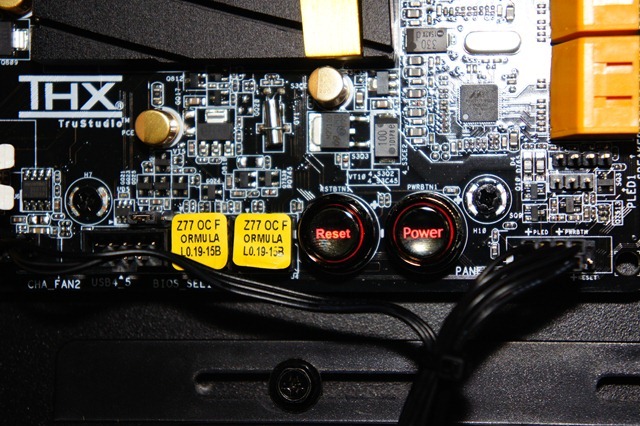

板子上的Reset及Power按鈕。

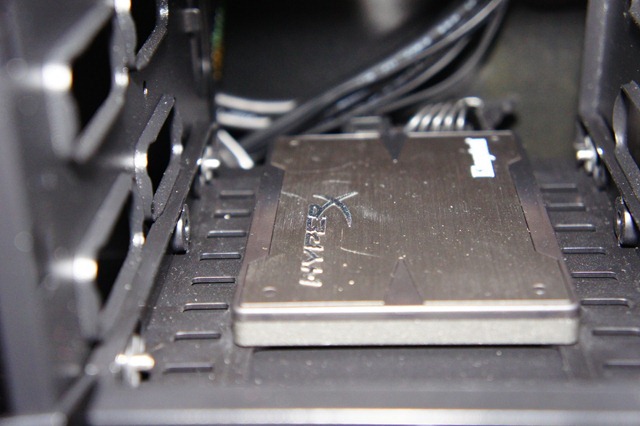

這台demo機使用的Kingstone Hyper X SSD。

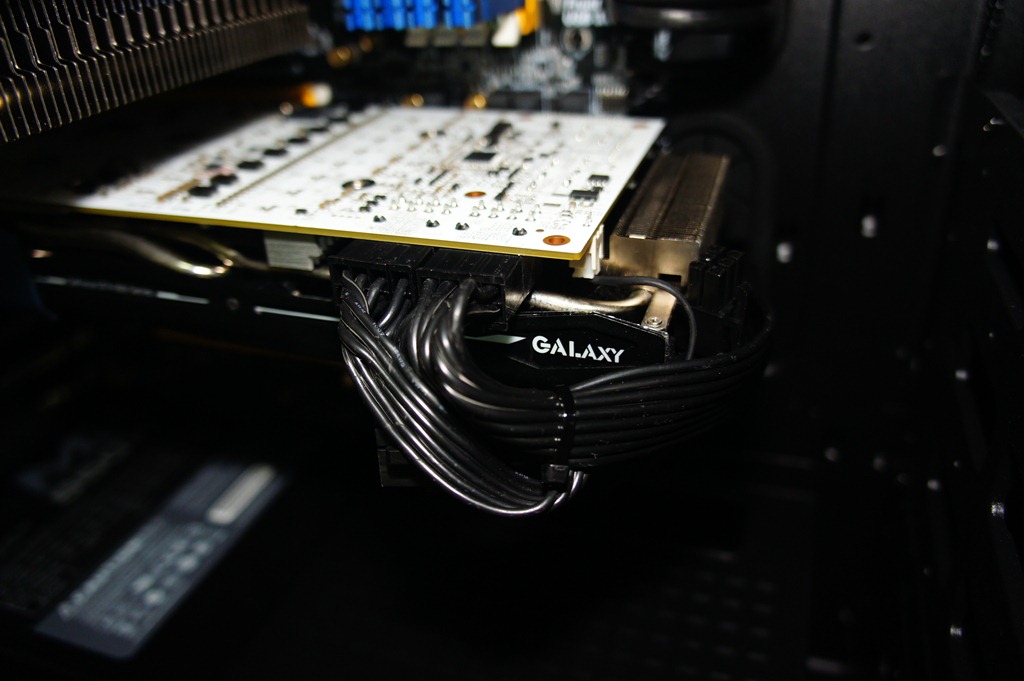

Galaxy的GTX 680顯卡。

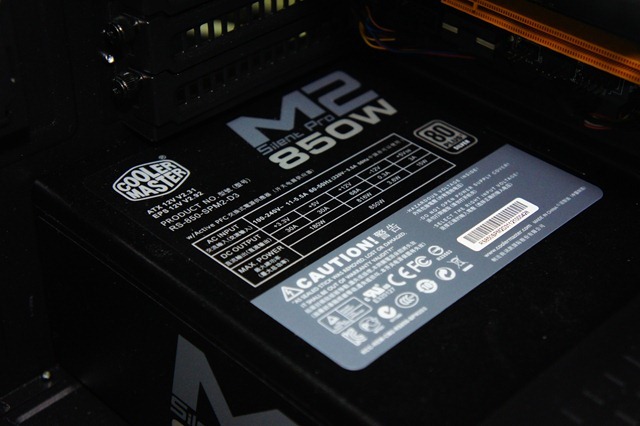

CoolMaster M2 power。
KingStone Hyper X的記憶體。
這台demo機，當天主要是讓大家體驗UEFI BIOS，我就花了一點點時間，隨意體驗一下。

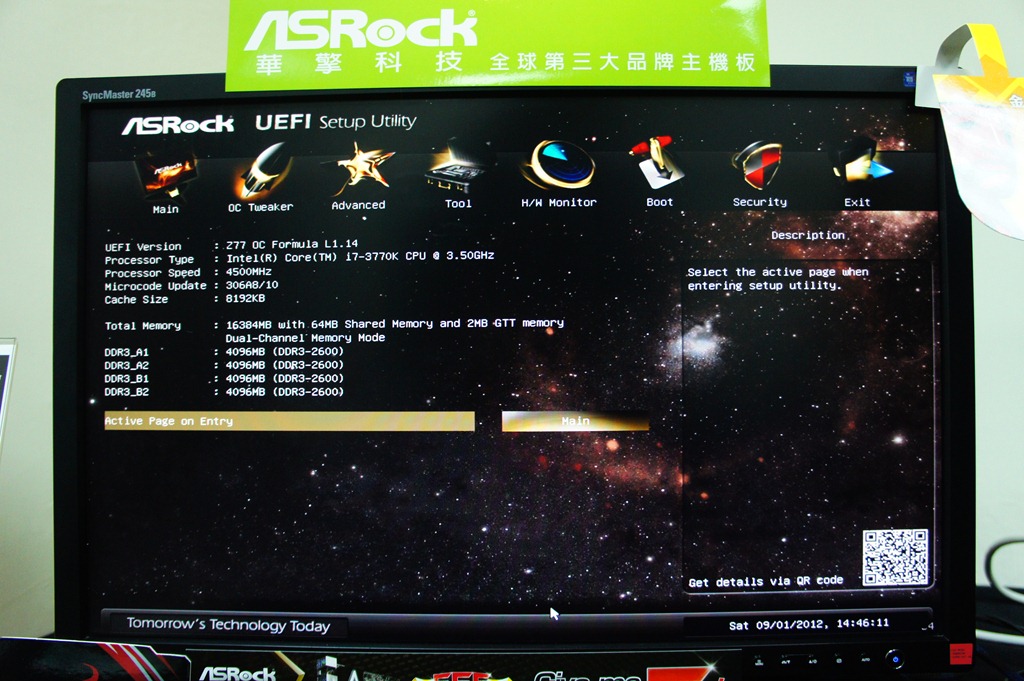

這台demo機CPU、記憶體資訊。

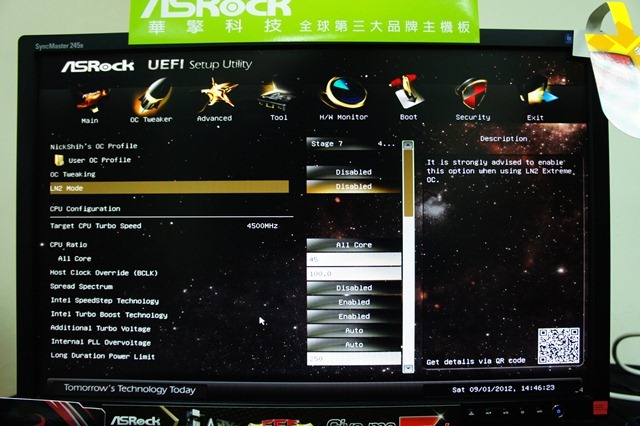

OC Tweater畫面的選項。

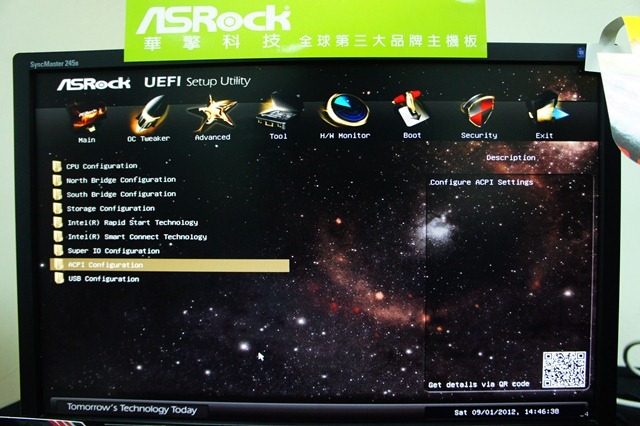

Advanced畫面的選項。

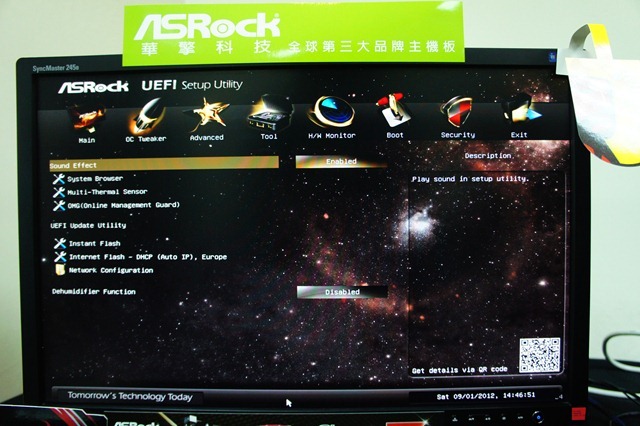

Tool畫面的選項。

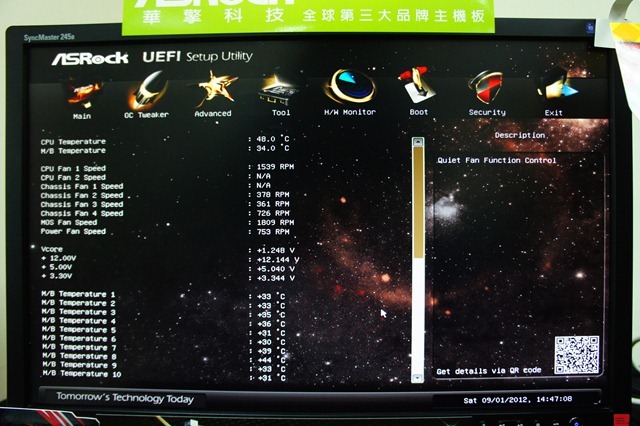

H/W Monitor畫面資訊。

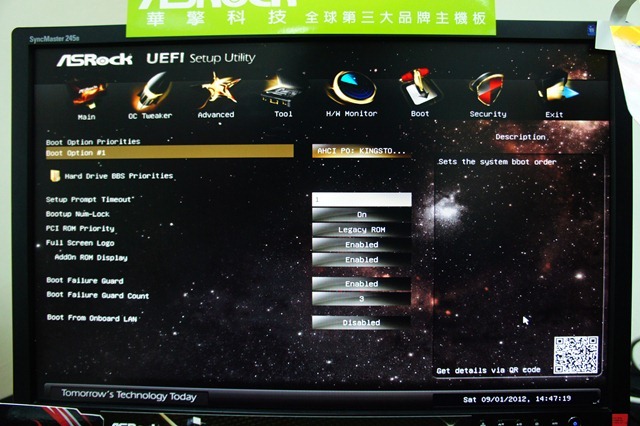

Boot畫面的選項。

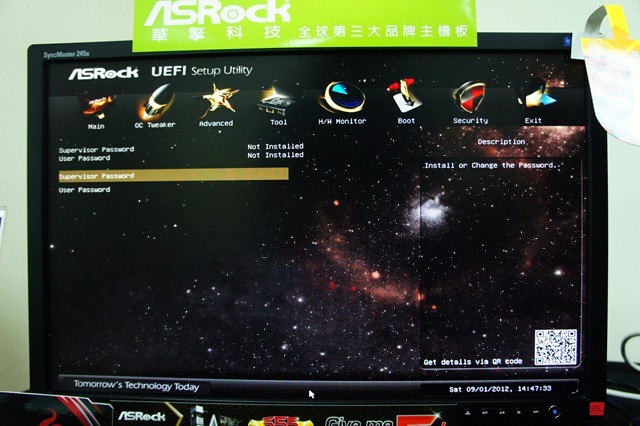

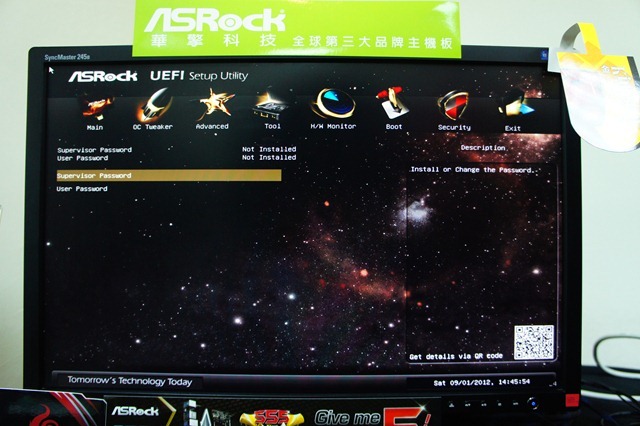

Security畫面的選項。

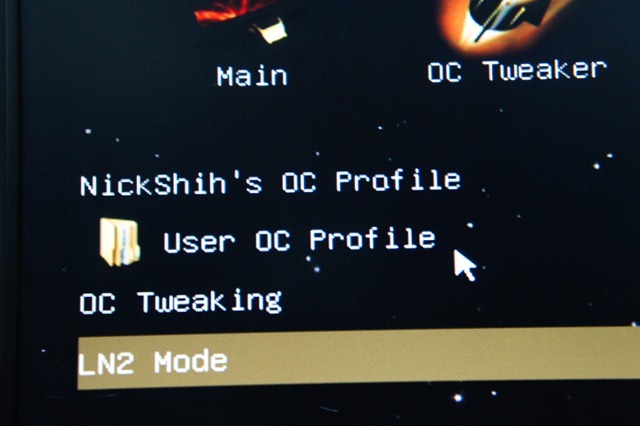

世界超頻冠軍Nick的超頻profile選項。

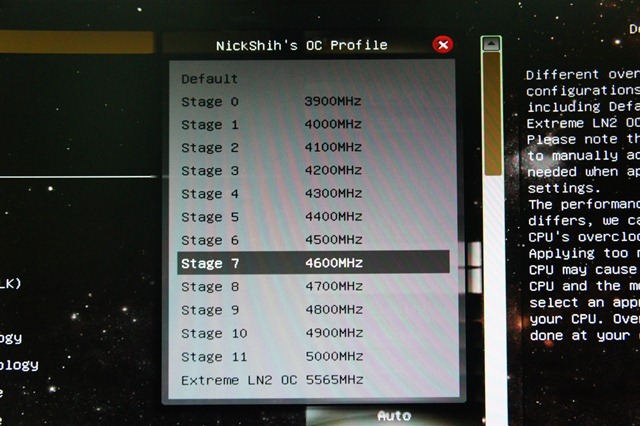

Nick超頻profile選單內容。

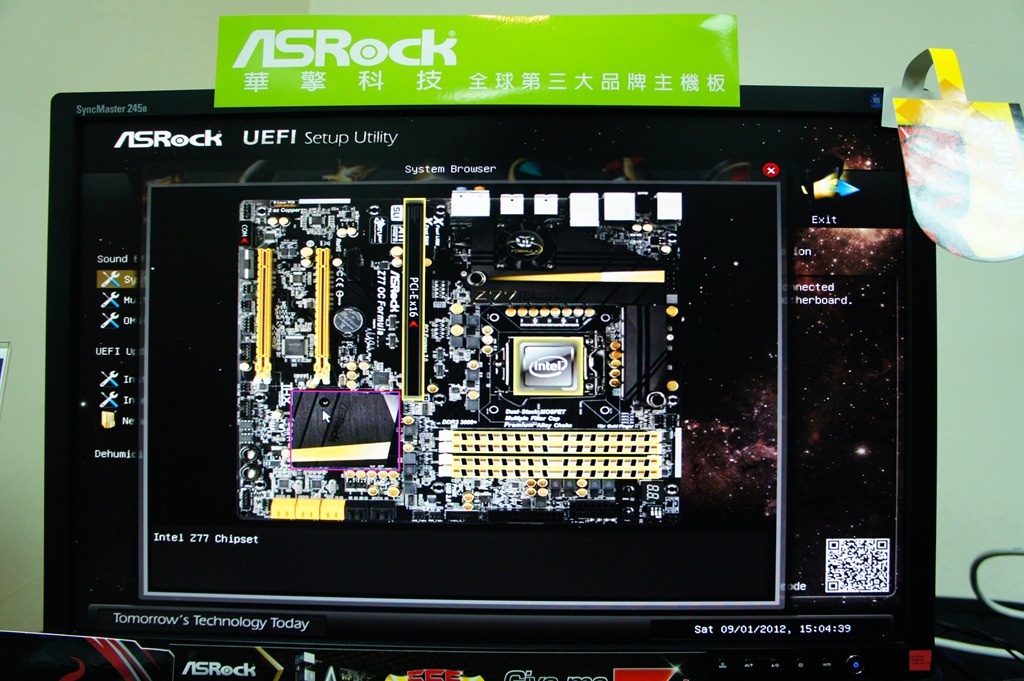

Tool裡面的System Browser監控畫面。

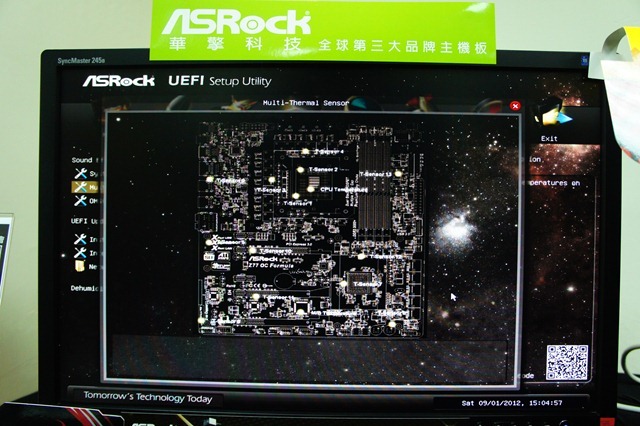

Tool裡面進行多點溫度監控（Multi-Thermal Sensor）畫面。

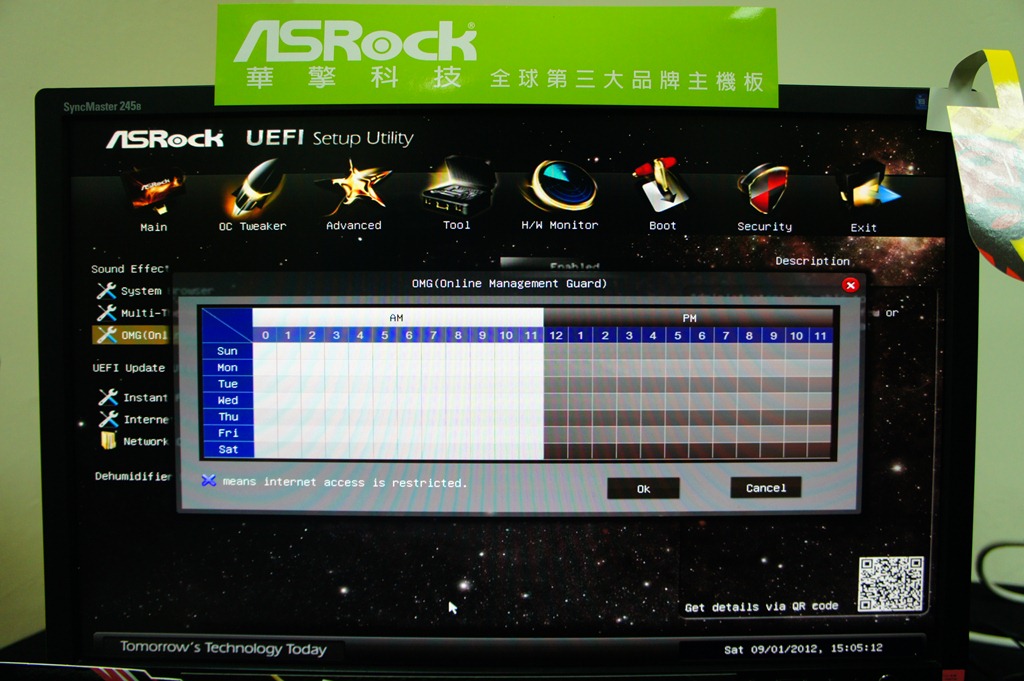

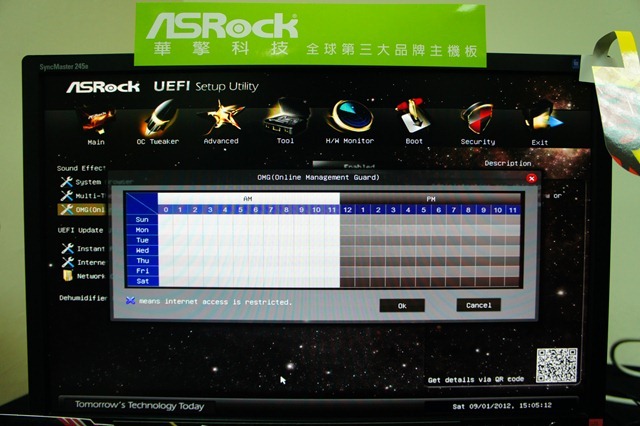

Tool裡面OMG（網路守門員）程式，可讓使用者對特定時段，設定網路禁用或使用限制，管控家中孩童的上網時間。
很簡要地看過第一台demo機，還有小玩一下Z77 OC Formula的UEFI BIOS之後，接著來看一下第二台demo機。首先，看看這台demo機的配備吧。

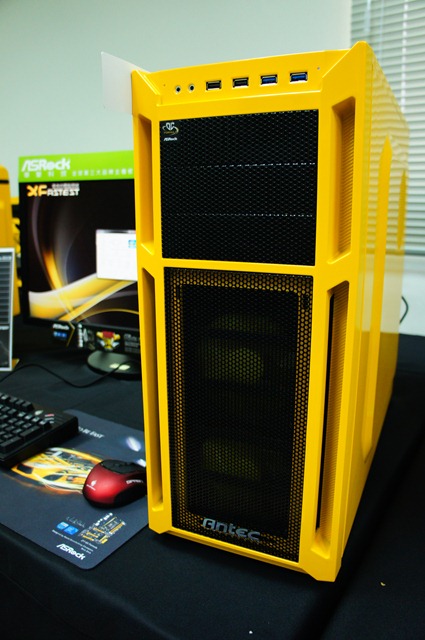

機殼使用Antec的機殼。

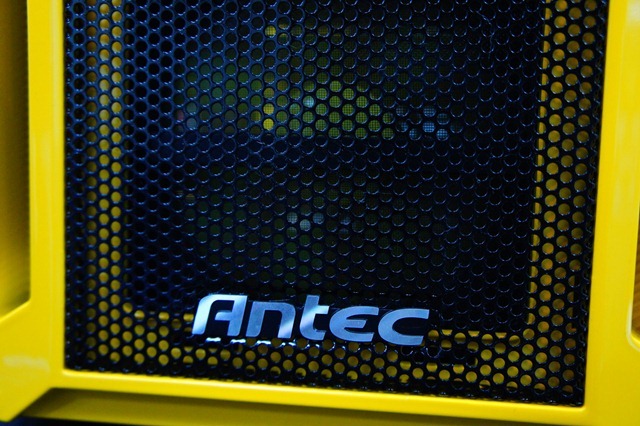

正面下方進氣孔與Antec的logo。

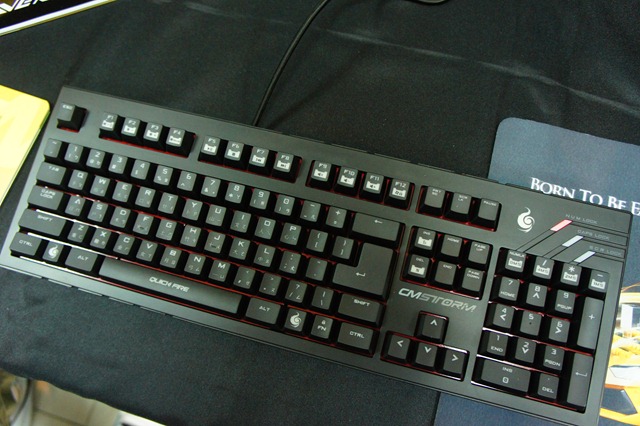

這台demo機使用的是CM Storm另一款電競鍵盤。

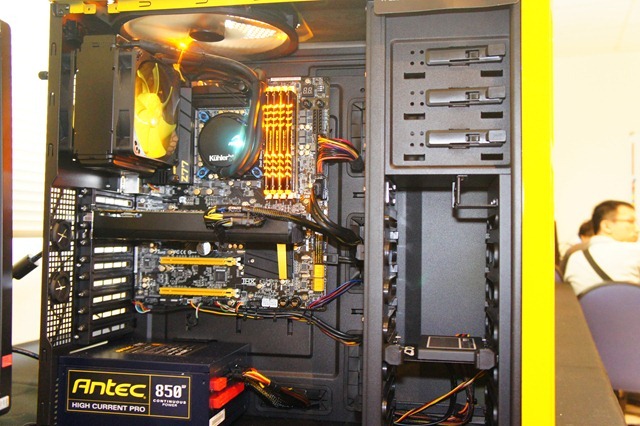

看一下機殼裡面的樣子。

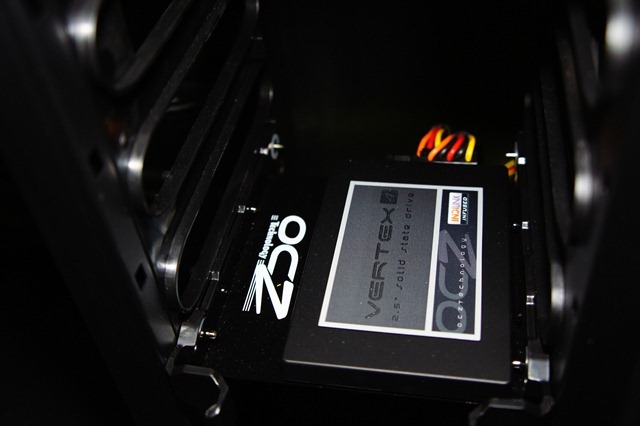

這台demo機使用OCZ VERTEX 4 SSD。

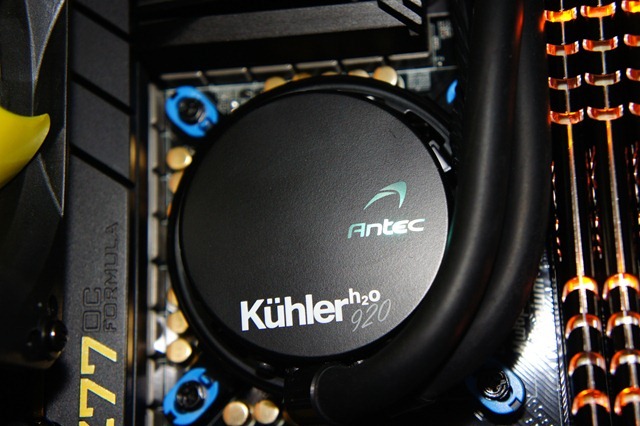

CPU散熱器使用Antec Kuhler 920水冷散熱器。

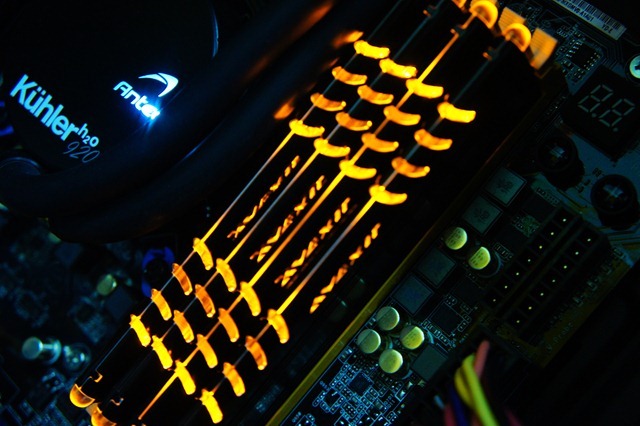

閃著黃色光芒的AVEXIR DDR3記憶體。

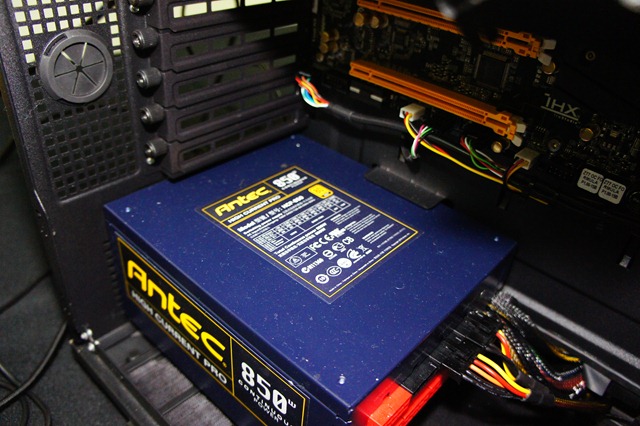

Antec 850W的電源供應器。

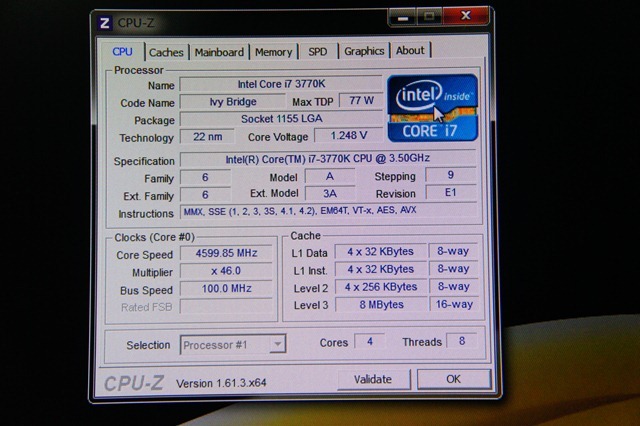

從CPU Z的資訊，可以看到這顆Intel i7-3770K CPU，已經超頻到4.6 GMHz。
看一下在Windows中可以進行超頻、監控的Formula Drive與Rapid OC軟體。

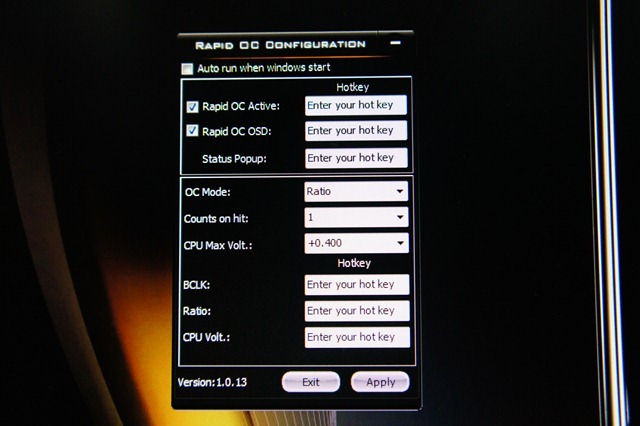

可設定Hot Key，快速方便超頻的Rapid OC軟體。

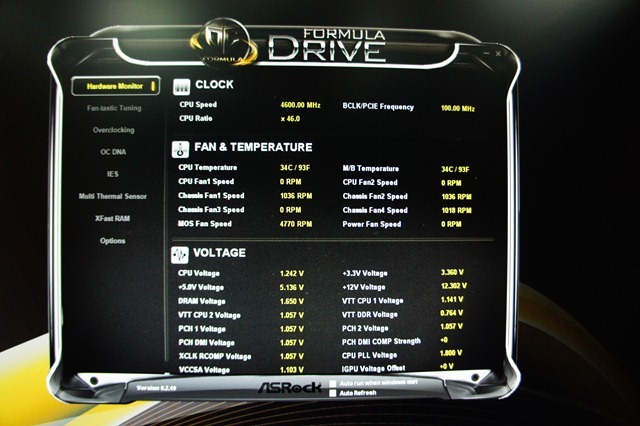

Formula Drive軟體中，查看主機板狀況畫面。

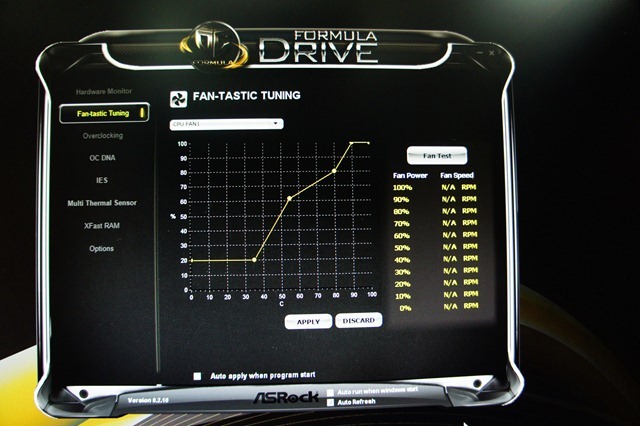

Nick有示範過，可自由設定指定溫度，搭配指定風扇速度的FAN-tastic tuning畫面。

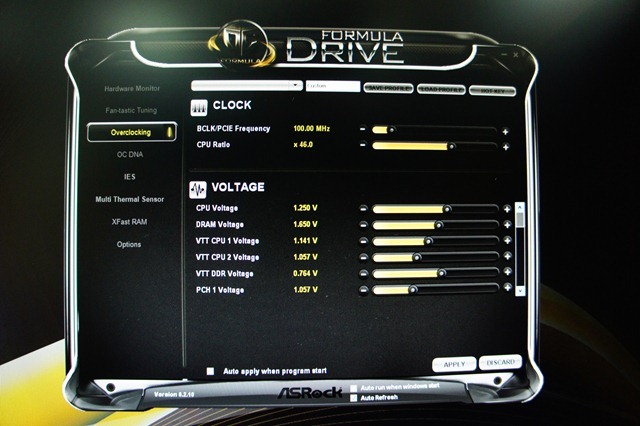

超頻調整的畫面。

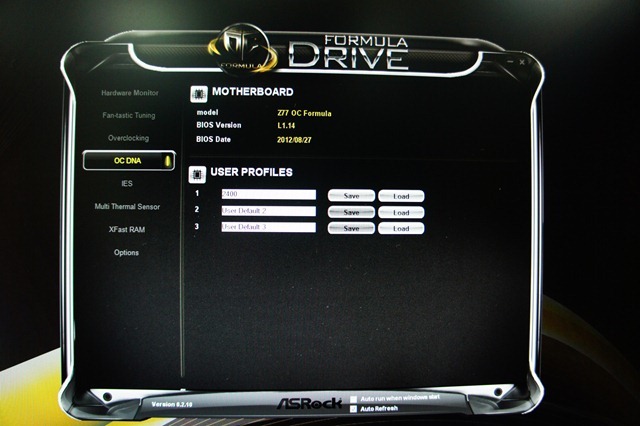

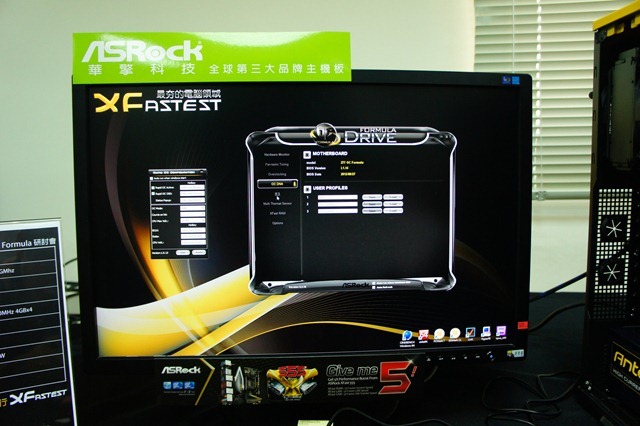

OC DNA的畫面。

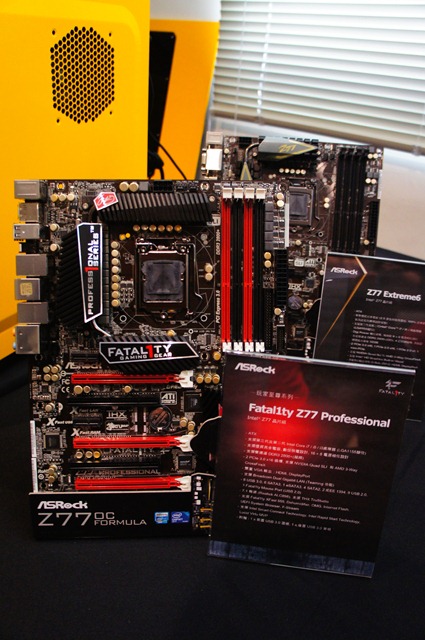

雖然今天的主角是Z77 OC Formula，華擎在現場還有展示其它的主機板。這張主機板是Fatal1ty Z77 Professional。

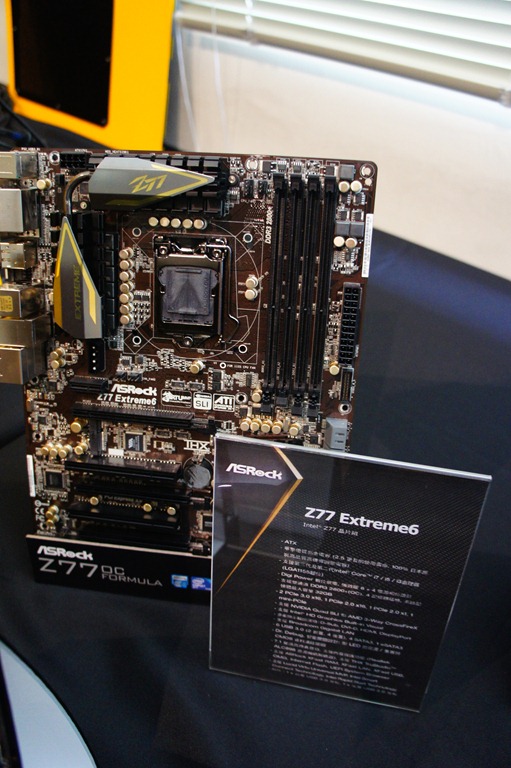

Z77 Extreme6。

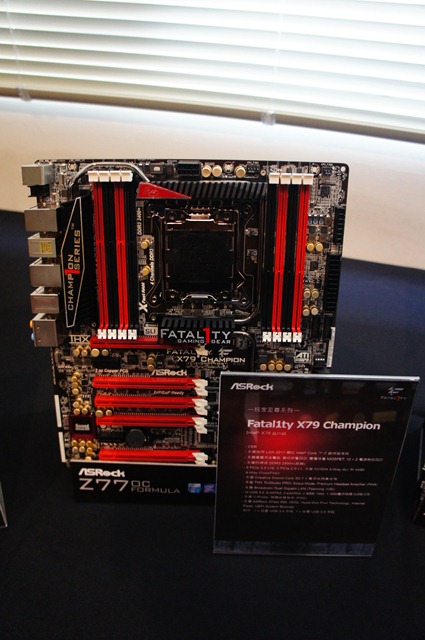

Fatal1ty X79 Champion。

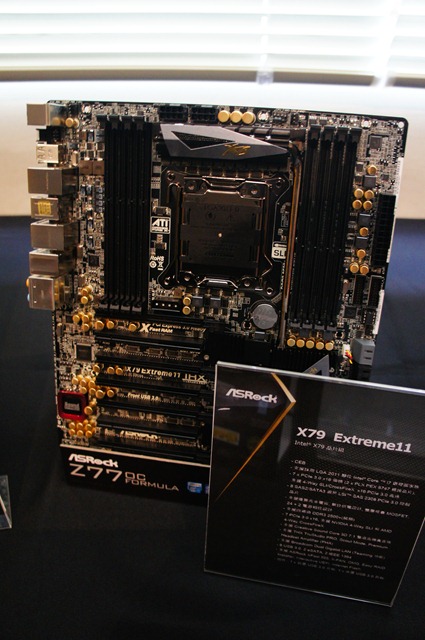

X79 Extreme11。

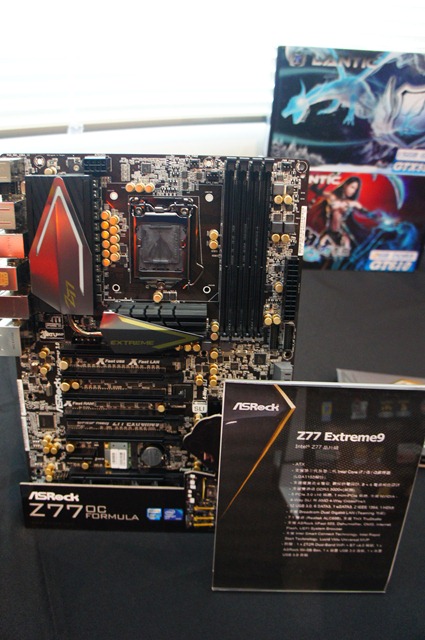

Z77 Extreme9。
Z77 Extreme4。
除了華擎展示自家的主機板，Antec及OCZ也有擺設攤位讓我們參觀。
Antec攤位展示機殼、電源供應器及螢幕清潔用品。
透過透明的外殼。可以看到展示用電源供應器的內部結構。
其中一台電源供應器使用的風扇。

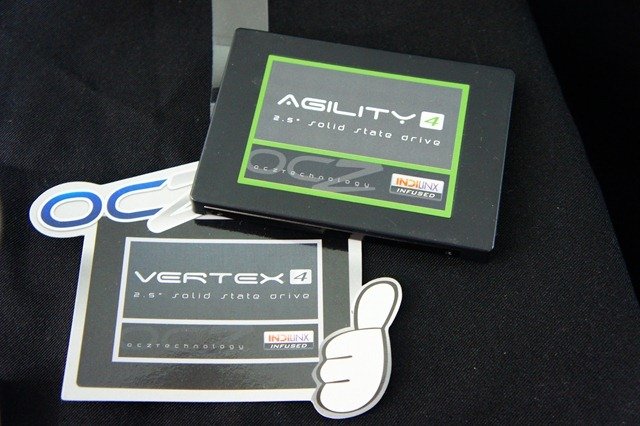

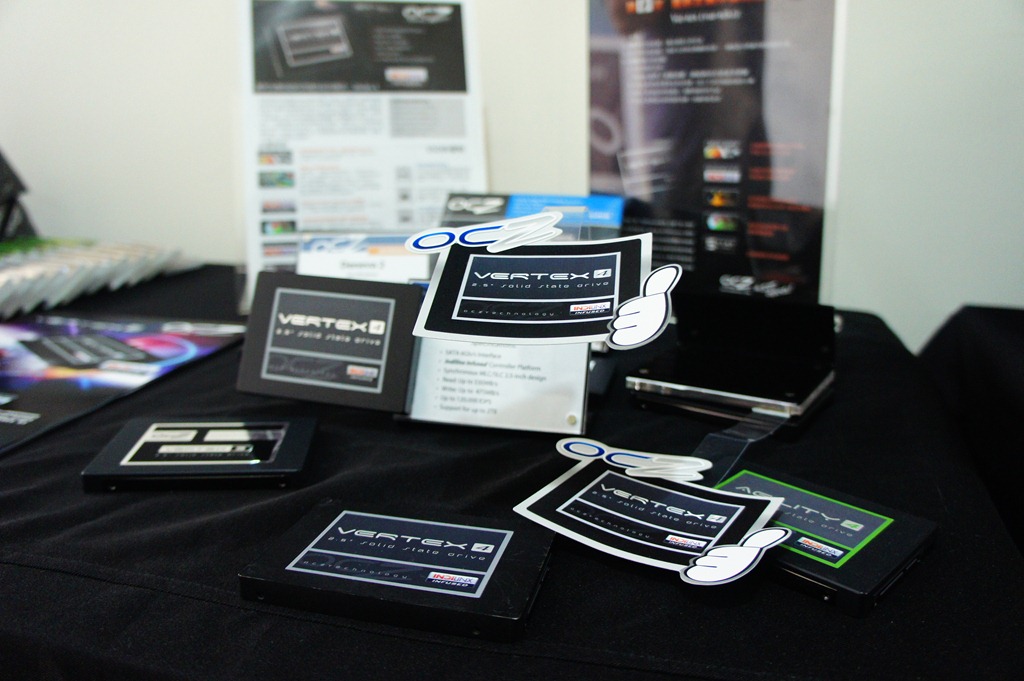

至於 OCZ的攤位，全部展示他們家的 SSD產品。
換個角度看這些展示的SSD。
Deneva 2 SSD。
OCTANE SSD。
VERTEX 3 SSD。
AGILITY 4 SSD。
休息時間之後，要進行當天的另一個重頭戲，就是Nick使用Z77 OC Formula來進行超頻表演，看看能把他手上這顆CPU超頻到怎樣程度！
所以，Nick使用液態氮對CPU降溫，然後進行超頻動作。
超頻表演告一段落，Nick加碼表演喝液態氮！
厲害、厲害！
接著，Nick拿火焰溫度可達3000度的噴槍，幫CPU解凍。
由於火焰溫度太高了，使用一會兒之後，就要使用液態氮來幫噴槍降降溫。
解凍完成後，再把CPU上散熱器拿掉。
終於看到了這顆超到6.8GMHz CPU目前的樣子。
其實，Nick表演超頻的過程，除了讓大家見識Z77 OC Formula對超頻的能力及方便性外，也分享了不少超頻的心得、眉角（台語）。這些要完全以文字表達，這篇參加心得，可能會變得超長，所以就允許我偷懶吧，請大家直接看這三段錄影檔，看看Nick是如何說的？還有如何超頻吧！
Nick的超頻表演結束，接著是大家引頸期盼的抽獎時間到了。
抽獎的部分，就由Nick、Peter、工作人員家屬代表，以及主持人毛毛分別抽出幸運兒。
恭喜包含我在內的得獎者，幸運中獎！
研討會結束前，來張大合照吧！
XFast與華擎合辦這場研討會，也很體恤我們這些參加者，還有補助每個人車馬費，讓住在北部以外的參加者，也能無痛地參加這場研討會。
參加完這場研討會，能親眼看到世界超頻冠軍Nick的現場表演，以及聽到他分享超頻的一些技巧，實在是很不錯的經驗！
另外，在聽過Chris簡報，以及Nick介紹Z77 OC Formula主機板功能和特性，並透過兩台demo機小小的體驗後，自己覺得Z77 OC Formula除了顏色吸引人，再加上Nick參與設計，因此在方便使用者超頻部份設計，應該是目前市面上同類型主機板中最方便、友善的。假使你跟我一樣，不是專業的超頻使用者，就可以直接使用Nick調校的profile，輕鬆玩超頻，讓你手上硬體發揮最大效能！
最後，由於Z77 OC Formula是專為超頻設計，因此用料方面很札實，以便能穩定地發揮最大超頻效能。因此，反過來說，如果你追求的是系統長期穩定使用的話，Z77 OC Formula應該也是好選擇。因為，如果Z77 OC Formula在超頻狀況下，能讓系統穩定運作的話，那不超頻使用，系統應該會更穩定才對！雖然，目前還不知道它的售價，但以華擎C/P值高的慣例來說，應該會有一個吸引人購買的價格出現才對！所以，等到Z77 OC Formula正式發售，如果售價符合你的預算，功能也符合你的需要，不妨考慮一下，把它買回家吧！
