NAS的世界越來越豐富了!隨著應用層面的擴大,NAS可以提供的功能也更多,故除了個人使用者外,企業使用者也日益成長。因此,目前台灣NAS的領導廠商,也都針對企業使用者推出對應機種。這回,有機會體驗領導廠商之一,色卡司這台目標族群為中小企業的N5550 NAS,並搭配硬碟大廠Seagate的NAS 4TB HDD。接下來,就是我這段時間體驗的簡單分享,請各位客倌繼續看下去…

20140608_001



title_004

在主角N5550登場之前,先來看一下另一個不可或缺的重要配角「硬碟」。而這次與N5550搭配的硬碟,是三顆NAS專用的Seagate NAS 4TB HDD(型號:ST4000VN000)。

DSC03922



由於現在使用NAS設備的一般使用者、小型工作室與中小企業愈來愈多了,因此硬碟大廠Seagate便推出適用於1至5 Bay NAS系統的NAS HDD。而趁著這次體驗機會,我另外對Seagate NAS HDD做了簡單的測試,想對這顆硬碟有多一些了解的大大,請參考" 【體驗開箱】NAS專用硬碟,Seagate NAS 4TB HDD簡單開箱測試 "這篇文章。

DSC03926



接著,主角N5550登場。而N5550的外盒,是目前我有接觸過的NAS中,用色比較絢爛的。

DSC03932



外盒的Intel Atom CPU Logo。

DSC03937



N5550的重點規格介紹。

20140608_002



介紹支援的使用情境與附贈軟體的圖示。

DSC03936



外盒側面有使用情境的圖示介紹。

DSC03933



這台N5000是在台灣製造的。

DSC03938



開箱取出物品吧。

DSC03941



先看看配件,包括了簡易說明書、保證書、安裝與Acronis TrueImage備份軟體光碟、網路線、電源線、KEY與螺絲包。

DSC03942



還未拆封的主角N5550登場。

DSC03943

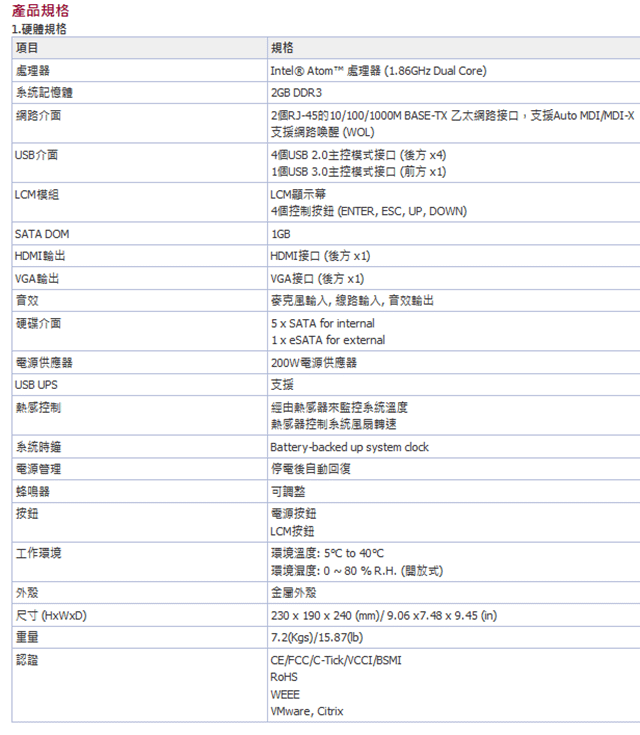

拆封前,先看一下N5550的官網規格介紹。

capture-20140609-110021



將N5550從塑膠袋中取出,先來個四面圖。

20140608_003



在未打開前蓋的狀況,可以看到功能指示燈燈號顯示狀況、LCD顯示幕與操作功能按鈕。

20140608_005



打開前蓋,就能看到5Bay的硬碟抽取盒。而左側是功能指示燈、1個USB 3.0埠、電源鈕與重置鈕。而5Bay的硬碟抽取盒下方,就LCD顯示幕與四顆操作功能按鈕。

DSC03963



利用說明書圖示說明,讓大家更清楚前面版這些燈號、按鈕的功能。

capture-20140605-094059



不知道是不是色卡司考量使用情況不會太頻繁,所以USB 3.0埠、電源鈕與重置鈕必須要打開前蓋才能操作,對我來說不是這麼方便。

DSC03965



至於機器後方部分的輸出/入介面,包括了麥克風輸入孔、線路輸入孔、音效輸出孔、eSATA連接埠、4個USB 2.0連接埠。

DSC03956



HDMI連接埠、D-Sub連接埠。

DSC03957



兩個10/100/1000M網路埠。

DSC03958



N5550使用的200W電源供應器位置。

DSC03960



散熱風扇。

DSC03961



免工具拆卸的螺絲。

DSC03962



將三顆免工具拆卸螺絲鬆開,然後將外殼往前推,再往上45度斜角,就能將外殼卸除。

20140608_006



N5550使用的主機板現身。

DSC03971



ATOM D2550 1.86GHz 雙核心CPU與晶片組,就在散熱器下。

DSC03972



主要的I/O晶片。

DSC03974



主機板上還有一個PCI Express插槽可以擴充。

DSC03975



N5550使用Phoenix BIOS。

DSC03976



N5550有兩個記憶體插槽,預設內建的2G記憶體,使用的是創見DDR3 1333筆記型記憶體,還有一個記憶體插槽,可讓使用者自行擴充。

DSC03977



剛好我手上有2條4G的DDR3 1333筆記型記憶體,就全部裝上去,看看最後能使用幾G記憶體?

DSC03980



看完N5550大致的硬體後,來安裝硬碟吧…

DSC03966



N5550的硬碟抽取盒,放置硬碟的部分,使用的是金屬材質,強度會比較好。

DSC03967



硬碟抽取盒前面的散熱孔。

DSC03969



不管是2.5吋或3.5吋的硬碟,都可以安裝在抽取盒上。

DSC03983



Seagate NAS 4TB HDD安裝在硬碟抽取盒完成。

DSC03985



將三個裝有Seagate NAS 4TB HDD的硬碟抽取盒,陸續裝回N5550內。

DSC03986



硬碟裝好後,將網路線接到N5550的網路埠,然後打開電源按鈕,開始使用N5550囉!

20140608_004





title_005

N5550開機後,在桌上PC使用安裝光碟安裝設定精靈軟體。

capture-20140605-092105



開啟設定精靈軟體,已連接網路線的N5550就會顯示在清單中。

capture-20140605-092610



輸入admin帳號與初始預設密碼。

capture-20140605-094238



我依據自己的使用情況,進行網路設定。

capture-20140605-094328



重新設定admin帳號密碼。

capture-20140605-094345



設定完成!

capture-20140605-094403



回到一開始的裝置清單頁面,可以看到IP已經變成我自行設定的IP,就可以關閉設定精靈軟體了。

capture-20140605-094447



接著,開啟瀏覽器,輸入剛剛自行設定的IP值,就會進到登錄畫面(預設是英文語系畫面)。而目前色卡司提供給N5550的,是ThecusOS 5版本。

capture-20140605-094523



如果是第一次登錄,在輸入帳密,進到管理畫面前,會出現以下的提視訊息畫面,打勾按下確定按鈕即可進到管理畫面。

capture-20140605-094559



進到管理畫面首頁後,先點選右上角的語言選項下拉清單,將語系改成繁體中文。

capture-20140605-094657



畫面語言改成繁體中文後,進到系統資訊看一下。而前面開箱時,雖然我改安裝2條4G的記憶體,不過系統實際顯示的記憶體總容量只有3G。

capture-20140605-110023



N5550的韌體更新,可以採用手動或系統自動檢查方式。在這裡,因為有到官網查資訊,就順道下載最新版本韌體,然後手動更新。

capture-20140605-110335



開始執行韌體更新後,會出現升級提示畫面。

capture-20140605-110353



升級程序進行時,部分服務會被停止。

capture-20140605-110458



升級完成!

capture-20140605-110518



查看韌體版本資訊,已經是2.04.06.cdv最新版本了。而我這台N5550初始的設定,到此告一段落。

capture-20140616-105101





title_006

因為裝有3顆4T NAS HDD,所以我決定建成RAID 5磁碟區。

capture-20140605-094747



點選單一硬碟時,還會另外秀出此硬碟在哪個硬碟抽取盒中。

capture-20140605-094829



在建立RAID 5磁碟區前,先幫三顆NAS硬碟進行S.M.A.R.T.測試,確定有無問題。

capture-20140605-095030



經過S.M.A.R.T.測試,確定三顆NAS硬碟都沒問題後S.M.A.R.T.,到"儲存>磁碟陣列"畫面,點選建立鈕,開始建立磁碟陣列。

capture-20140605-095137



RAID 5磁碟區對硬碟的最低需求是三顆,所以三顆硬碟都勾選使用。

capture-20140605-095259



下一步會詢問要建立哪種陣列?選擇RAID 5。

capture-20140605-095314



內容設定畫面中,RAID名稱一定要輸入!其餘項目,我直接使用預設值。

capture-20140605-095405



系統設定畫面中,如果沒有特別需要,也是直接使用預設值就好。

capture-20140605-095442



確認前面的設定是否無誤?

capture-20140605-095501



按下完成按鈕,就會開始進行RAID 5磁碟區建立動作。

capture-20140605-095645



等到格式化完成,這個RAID 5磁碟區就可以使用了。

capture-20140605-095802





title_007

N5550提供兩個10/100/1000M網路埠,所以兩個網路埠都使用,能幫助系統避免網路斷線,讓傳輸更穩定。因此,可以在"系統網路>聚合網路介面"畫面中,按下"+"頁籤,建立聚合網路介面。

capture-20140605-104400



設定畫面中,將兩個網路埠都加到聚合網路介面,然後按下聚合按鈕,進行建立動作。

capture-20140605-104738



完成後,在"系統網路>聚合網路介面"畫面中,就多了LINK1這個頁籤,而聚合網路提供了7種聚合模式可供選擇。接下來,就分別對每一種模式,在PC上使用NAS performance tester軟體,進行傳輸速度測試,看看表現如何?也提供給有需要的大大參考。

capture-20140605-104937



Load Balance模式。

capture-20140608-114841



在File size 100,重複測試5次後,得到的平均寫入速度為61.21 MB/秒,讀取速度為110.72 MB/秒。

capture-20140608-115051



在File size 1000,重複測試5次後,得到的平均寫入速度為62.08 MB/秒,讀取速度為110 MB/秒。

capture-20140608-115706



Failover模式。

capture-20140608-120051



在File size 100,重複測試5次後,得到的平均寫入速度為92.98 MB/秒,讀取速度為101.79 MB/秒。

capture-20140608-120152



在File size 1000,重複測試5次後,得到的平均寫入速度為97.05 MB/秒,讀取速度為114.43 MB/秒。

capture-20140608-120608



Balance-XOR模式:會將封包的傳輸使用"雜湊法"的排程方式, 將封包平均分散在可用的網路介面。這種模式可以有效將網路通訊的資料流量分散到所有的網路網路連線上,因而可提升系統的傳輸效能。。

capture-20140608-121026



在File size 100,重複測試5次後,得到的平均寫入速度為91.18 MB/秒,讀取速度為98.6 MB/秒。

capture-20140608-121133



在File size 1000,重複測試5次後,得到的平均寫入速度為107.55 MB/秒,讀取速度為114.91 MB/秒。

capture-20140608-121844



Broadcast模式:Broadcast提供了一個可靠的網路使用環境, 它會同時將封包傳給可用的網路介面。

capture-20140608-122446



在File size 100,重複測試5次後,得到的平均寫入速度為53.49 MB/秒,讀取速度為58.43 MB/秒。

capture-20140608-122538



在File size 1000,重複測試5次後,得到的平均寫入速度為56.29 MB/秒,讀取速度為58.58 MB/秒。

capture-20140608-123155



802.3ad模式:此模式是根據802.3ad規範把所有的網路界面叢集在一起並分享同樣的網路速度和雙工模式。此模式提供負載平衡和容錯功能,但需要一個交換機,支持IEEE802.3ad動態鏈路聚合LACP模式與正確的配置。

capture-20140608-123515



在File size 100,重複測試5次後,得到的平均寫入速度為86.91 MB/秒,讀取速度為100.06 MB/秒。

capture-20140608-123555



在File size 1000,重複測試5次後,得到的平均寫入速度為99.42 MB/秒,讀取速度為114.19 MB/秒。

capture-20140608-131416



Balance-TLB模式:對外資料流是根據目前每個網路介面的的負載(計算相對速度)平均的對外送出,而對內傳入流量是是以目前正在運作中的介面來接收。如果接收的介面故障時,另一個介面會即時套用其MAC位址並馬上接替其工作。此模式同時提供負載平衡和容錯功能。。

capture-20140608-131717



在File size 100,重複測試5次後,得到的平均寫入速度為85.76 MB/秒,讀取速度為102.53 MB/秒。

capture-20140608-131759



在File size 1000,重複測試5次後,得到的平均寫入速度為93.95 MB/秒,讀取速度為112.34 MB/秒。

capture-20140608-132150



Balance-ALB模式:此模式有802.3ad模式的所有特性外,並包括IPv4的流量接收負載平衡( rlb ),並且不需要任何特殊的交換機支援。接收負載平衡主要是透過ARP的協議來答覆本機系統的網路資料流。此模式提供負載平衡和容錯功能。

capture-20140608-132700



在File size 100,重複測試5次後,得到的平均寫入速度為92.36 MB/秒,讀取速度為101.69 MB/秒。

capture-20140608-132806



在File size 1000,重複測試5次後,得到的平均寫入速度為107.04 MB/秒,讀取速度為112.05 MB/秒。

capture-20140616-181004



這裡,也列上使用單個網路埠所測得的數據做為比較值。

capture-20140616-172025



在File size 100,重複測試5次後,得到的平均寫入速度為105.49 MB/秒,讀取速度為100.13 MB/秒。

capture-20140616-172202



在File size 1000,重複測試5次後,得到的平均寫入速度為102.02 MB/秒,讀取速度為109.99 MB/秒。

capture-20140616-172513



從上面的數據可以看到,其實單機使用聚合網路的特定模式,速度上不會比使用單個網路埠來得快。不過,我還是建議使用聚合網路,然後選擇Balance-ALB模式。因為除了可以負載平衡和容錯外,在多機同時使用下,就可以看到整體網路速度的提升。以下的截圖,就是使用我的PC與NB,同時以NAS performance tester軟體進行File size 1000重複測試5次,在管理網頁下所抓取的網路流量速度。而從截圖可以看到,如果兩機同時傳輸的情況下,整體聚合網路(LINK1)的速度,最高可到187.5 MB/秒。

capture-20140616-162526



而接下來的傳輸速度測試,我都是將N5550設定在聚合網路的Balance-ALB模式所測得的數據,在此先讓大大們知道。



title_008

在管理介面首頁的圖示連結,使用者可以自訂,方便一進到首頁時,就可以直接點選,進到該功能畫面。

capture-20140606-200017



自訂的方式很簡單,例如我在"系統資訊>系統監測器"畫面,要將此功能在首頁的圖示連結顯示。

capture-20140606-195541



此時,只要點選畫面右上方的"我的最愛",然後再下拉清單中選擇"新增 我的最愛"即可。

capture-20140606-195635



完成後回到首頁,就可以看到系統監測器的圖示連結已經出現了。

capture-20140606-200047



另外,如果你的N5550 NAS不需要24小時不間斷工作的話,可以進到"系統管理>排程開啟/關閉"畫面進行開/關機時間設定。

capture-20140606-200244



將指定時間開機功能已成功啟動選項勾選,就可以開始對一週的開關機時間進行設定。

capture-20140606-200423



選擇完成,按下執行按鈕後,看到成功啟動的提示畫面時,開關機排程設定就完成了。

capture-20140606-200449





title_009

對於中小企業來說,使用N5550時,或許不像中大型企業可以結合LDAP server,進行使用者的權限控管,但還是可以利用NAS中的使用者、群組功能,來建立使用者帳號與相關可使用權限。而自己的經驗,為了方便權限控管,將權限部分設定在群組上是比較好的選擇,所以先來建立所要的群組。在"使用者與群組驗證>群組"畫面,選擇新增,然後輸入群組名稱,按下執行按鈕,此群組就建立完成了。

capture-20140606-200808



接著,在"使用者與群組驗證>使用者"畫面,選擇新增,進行使用者新增動作。

capture-20140606-200951



輸入使用者名稱、密碼,然後以拖拉的方式,將所要的群組從群組列表中拖拉到群組選項下,完成後按下執行按鈕,此使用者就建立完成了。

capture-20140606-201028



至於權限設定部分,在"儲存>Share Folder"畫面中,選擇所要設定的資料夾,然後點選權限進行設定。

capture-20140606-201728



權限設定的方式,一樣使用拖拉方式,將使用者或群組,拖拉到限制、唯讀、可讀寫三個選項下。

capture-20140606-201808



下面截圖,就是我為TEST02這個資料夾設定完成的使用者與群組權限。

capture-20140606-201933



如果要移除使用者或群組對此資料夾的權限,只要點選要移除權限的使用者或群組,然後點選紅色移除符號。

capture-20140606-202015



那麼,這個使用者或群組的權限就移除完成了。

capture-20140606-202218



另外,如果要控管使用者可以使用多少NAS內儲存空間的話,就到"使用者與群組驗證>使用者配額"畫面進行設定。

capture-20140606-202807



由於只有一個磁碟區,所以直接點選本機使用者頁籤,設定每個使用者可使用多少GB的磁碟空間。

capture-20140606-202958



設定完成後,以後到這個畫面,就可以知道每個使用者目前已使用多少磁碟空間了。

capture-20140606-203355



最後,因為資料夾權限設定蠻費工的,所以定期備份,可以減少出狀況時,要復原使用權限時所需要花費的時間。此備份/還原動作,是在"備份>權限控管 備份/還原"畫面進行。

capture-20140607-115734



進到此畫面,在權限控管服務選項選擇備份,然後按下執行按鈕,就會出現對話視窗,詢問使用者要將備份檔案儲存到本機的哪個目錄?

capture-20140607-115757



如果有資料夾權限設定備份檔案,假使一旦碰到狀況,要進行還原動作,在權限控管服務選項選擇還原,然後選擇權限設定備份檔案,並將遞迴選項勾選起來,然後按下一步按鈕。

capture-20140607-115911.



接下來選擇要復原權限的資料夾,然後按下還原按鈕。

capture-20140607-120043



看到下面截圖的提醒視窗,資料夾權限還原動作就完成了。

capture-20140607-120110



title_010

要讓使用者在本機電腦可以透過網路磁碟機方式,連接NAS上的資料夾,就要開啟Samba網路服務。而Samba服務的設定,是在"網路服務>Samba/CIFS"畫面中設定。在畫面中,只要將Samba服務選項選擇啟動,然後按下執行按鈕,Samba服務就啟動了。剩餘項目,就視每個使用者自己需要,自行選擇修改。

capture-20140606-203936



Samba服務啟動後,就可以在本機以連線網路磁碟機方式,連接NAS上有權限使用的資料夾。

capture-20140606-212948



選好NAS上要連接的資料夾,再輸入對應的帳號與密碼。如果資訊正確,網路磁碟機就建立完成了。接著,就來測試以網路磁碟機連接NAS上資料夾方式的資料傳輸速度。

capture-20140606-213026



將2.46G的檔案,從本機電腦磁碟機傳到網路磁碟機,開始、中途與結束前的傳輸速度,分別是106 MB/秒、108 MB/秒與103 MB/秒。

20140608_013



將2.46G的檔案,從網路磁碟機傳到本機電腦磁碟機,開始、中途與結束前的傳輸速度,分別是117 MB/秒、111 MB/秒與113 MB/秒。

20140608_014



除了開啟Smaba服務,也可以開啟FTP服務來連接NAS上的資料夾進行檔案傳輸。而FTP服務的設定,是在"網路服務>FTP"畫面中設定。在畫面中,只要將FTP選項選擇啟動,然後按下執行按鈕,Samba服務就啟動了。剩餘項目,就視每個使用者自己需要,自行選擇修改。

capture-20140616-170425



FTP服務啟動後,使用FileZilla這套FTP軟體來進行傳輸測試。

capture-20140616-170757



將6GB的檔案,從本機電腦磁碟機FTP到NAS資料夾,開始、中途與結束前的傳輸速度,分別是129.7 MB/秒、106 MB/秒與107.3 MB/秒。

20140608_015



再將6GB的檔案,從NAS資料夾FTP到本機電腦磁碟機,開始、中途與結束前的傳輸速度,分別是194.5 MB/秒、116.5 MB/秒與112 MB/秒。

20140608_016



title_011

要讓本機電腦使用NAS上的磁碟空間,除了上面的方式,還可以使用類似本機磁碟機的iSCSI Target服務。首先,進到"儲存>iSCSI"畫面,然後在iSCSI目標選項中,點選新增,進行iSCSI Target新增設定。而在新增過程中,增加iSCSI空間與建立LUN兩大部分,只要填入截圖中的欄位資料,就可以建立完成。

capture-20140605-111520



iSCSI Target新增完成後,別忘要啟用iSCSI服務。

capture-20140606-224238



iSCSI服務啟動,且iSCSI Target新增完成後,就可在本機進行連接了。以Win7來說,開啟iSCSI啟動器。

capture-20140606-223447



按下探索頁籤的探索入口按鈕。

capture-20140606-223542



輸入N5550的IP,按下確定按鈕。

capture-20140606-223615



沒有問題的話,回到目標頁籤可以看到前面設定的LUN,然後點選它,按下連線按鈕。

capture-20140606-224303



在此對話視窗中,可以自訂目標名稱。而"將此連線新增到我的最愛目標清單"選項如未被勾選,也別忘了要勾選。

capture-20140606-224458



連結完畢後,到電腦管理的磁碟管理畫面下,就可以看到這個LUN就像本機磁碟一樣出現在這裡。

capture-20140606-224635



接下來的建立磁碟分割動作,就跟一般本機硬碟建立磁碟分割一樣。而在磁碟分割建立後,也來測試以這樣方式連接的檔案傳輸速度如何?

capture-20140606-224737



將2.46G的檔案,從本機電腦磁碟機傳到這個LUN磁碟機,開始、中途與結束前的傳輸速度,分別是193 MB/秒、198 MB/秒與175 MB/秒。

20140608_011



將2.46G的檔案,從LUN磁碟機傳到本機電腦磁碟機,開始、中途與結束前的傳輸速度,分別是98.6 MB/秒、190 MB/秒與136 MB/秒。

20140608_012



如果要中斷LUN的連接,進到iSCSI啟動器,然後在目標頁籤中選擇要中斷的LUN,然後按下中斷連線按鈕即可。

capture-20140606-225252





title_012

N5550有附贈Acronis的True Image 2010 Home版本備份軟體,可以讓使用者進行備份。在這裡,簡單分享使用方式。

capture-20140606-225513



進入主畫面,如要進行磁碟備份,點選備份頁籤,然後點選磁碟備份。

capture-20140606-225539



勾選要備份的磁區。

capture-20140606-225555



選擇要備份的位置與輸入檔案名稱,然後按確定鈕。

capture-20140606-230247



確認無誤後,按下繼續按鈕。

capture-20140606-230411



備份工作就開始執行。

capture-20140606-230443



備份成功!

capture-20140606-230524



如果之後需要從備份檔案進行還原動作的話,在主畫面點選復原頁籤,然後點選資料還原。

capture-20140606-230538



選取要使用在復原的備份檔案。

capture-20140606-230600



如果是要還原整個磁區,選擇還原整個磁碟區和磁碟分割選項。

capture-20140606-230732



選擇要復原的磁區。

capture-20140606-230804



接下來進行目標磁碟分割位置設定。

capture-20140606-230911



選取要還原到哪個磁碟區?而此磁碟區的容量,要比進行還原的磁區容量來得大。

capture-20140606-230935



目摽磁區選好後,確認無誤後,按下繼續按鈕,就會開始進行還原動作了。

capture-20140606-231000



title_016

N5550支援將連接在USB埠的儲存裝置,透過操作功能按鈕,直接將儲存裝置內的資料,複製到NAS裡的資料夾。

20140607_114519



例如我將這個USB 3.0隨身碟連接到N5550前面版的USB 3.0埠後,在韌體的磁碟資訊畫面中,就可以看到相關資訊。

capture-20140607-114729



如要直接複製,按下照片中紅框框內的操作功能按鈕,LCD顯示幕就會出現要不要進行複製的提示訊息。

20140608_200549



確定要進行複製動作,按下照片中紅框框內的操作功能按鈕。

20140608_200632



LCD顯示幕就會出現複製進行中的訊息。

20140608_201046



我這個USB 3.0隨身碟有24.5G資料,複製動作總共花了4分40秒。而複製完成的資料,則是儲存在USBCopy這個資料夾中。

capture-20140608-201417



title_013

以中小企業用戶來說,如果有使用NAS,可能依需要陸續買入不同廠牌NAS,如果要互相進行資料備份的話,NAS本身要有支援Rsync機制。首先,我要讓其它NAS的資料可以備份到N5550,就要先把N5550的Rsync Target功能啟動。

capture-20140607-120142



進到"備份>RSync Target"畫面進行設定。基本上,截圖中的Rsync目標伺服器要社設為啟用,同時輸入要讓其它NAS可以連接備份的使用者名稱與密碼。如果要以加密方式備份,就要啟用加密支援,然後輸入允許的IP位址。

capture-20140607-120351



另外,要能讓其它NAS可以備份到N5550,也別忘了要啟用SSH服務。

capture-20140607-121100



N5550的設定完成後,我接著在S牌NAS上設定一個備份目的地是N5550的網路備份工作。

capture-20140607-121402



備份工作進行中。

capture-20140607-121453



成功完成備份工作。

capture-20140607-121834



接下來,測試將N5550上的資料備份到有啟動Rsync Target功能的NAS。在"備份>Data Guard"畫面中,點選建立,就會出現資料備份精靈畫面,然後選擇遠端備份。

capture-20140607-122038



接下來的畫面,我選擇自訂備份。

capture-20140607-122117



在自訂備份畫面中,依序填入所需資料。

capture-20140608-004224



然後選擇N5550上要備份到遠端NAS的資料夾。

capture-20140608-004425



輸入備份任務名稱,而其餘選項,就視使用者自己需要進行更改。

capture-20140608-004721



備份任務設定好之後,立即進行備份工作。

capture-20140608-004747

capture-20140608-004823



備份完成後,到遠端備份目的地的Q牌NAS上查看,要備份的資料都成功備份到指定資料夾中了。

capture-20140608-114044



title_015

N5550支援ISO掛載。而掛載方式,是進入"儲存>ISO Mount"畫面,然後點選下圖紅框框部分。

capture-20140606-220538



在裝載表畫面中,選擇要掛載的ISO檔,接著進行命名,最後按下新增按鈕。

capture-20140606-220812



掛載成功!

capture-20140606-221012



假使要卸載已掛載ISO檔的話,勾選要要卸載的ISO檔,然後點選卸載。

capture-20140606-221051



如出現以下截圖中的提示訊息,代表卸載成功。

capture-20140606-221200



另外,N5550也支援USB光碟燒錄機,可以將資料直接稍錄到光碟片上。

20140607_112714



至於燒錄的方式,進入"備份>Data Burn"畫面。而此畫面中,支援檔案燒錄至光碟、ISO檔燒錄至光碟與檔案製作成ISO檔三種方式。

capture-20140607-112817



我選擇ISO檔燒錄至光碟。

capture-20140607-112934



進入畫面中,依據下圖的步驟完成選擇,然後按下燒錄按鈕。

capture-20140607-113023



開始進行燒錄。

capture-20140607-113259



燒錄成功!

capture-20140607-113857



此外,N5550也可以接上USB印表機,讓同網路環境中的使用者,一起使用這台印表機。

capture-20140607-114208





title_017

在行動裝置部分,色卡司提供的是T-OnTheGo App,讓使用者可以在行動裝置上,上傳、下載開啟觀看在色卡司NAS中的資料。

Screenshot_2014-06-06-23-13-08Screenshot_2014-06-06-23-13-55



安裝完成,進入App後,先將語系改成繁體中文。

Screenshot_2014-06-06-23-15-10Screenshot_2014-06-06-23-15-14



接著,設定連接到自己NAS的資訊。

Screenshot_2014-06-07-03-14-42Screenshot_2014-06-07-03-17-01



進入NAS後,就可以將裝置本身的資料上傳到NAS中。

Screenshot_2014-06-07-03-18-32Screenshot_2014-06-07-03-19-38



以照片來說,以全選或單選方式,選好要上傳的檔案,然後按左下角上傳圖示進行上傳動作。

Screenshot_2014-06-07-03-20-55Screenshot_2014-06-07-03-20-59



上傳完成後,就可以點選觀看。

Screenshot_2014-06-07-03-23-51



在觀看時,也可以放大觀看。

Screenshot_2014-06-07-03-27-15Screenshot_2014-06-07-03-27-20



另外,檔案顯示方式可以自訂,也可以建立目錄。

Screenshot_2014-06-07-03-33-10Screenshot_2014-06-07-03-34-23



當然,也有支援檔案刪除、下載功能。

Screenshot_2014-06-08-09-50-47



如果想要看NAS中的照片、音樂與影片,可利用搜尋功能搜尋。

Screenshot_2014-06-08-09-47-06



搜尋到的音樂,點選後就會進行播放。

Screenshot_2014-06-08-09-46-14Screenshot_2014-06-08-09-46-22



搜尋到的影片,只要格式支援,點選後就會進行播放。

Screenshot_2014-06-08-09-49-58Screenshot_2014-06-08-09-50-07



title_018

除了韌體本身有的功能,使用者也可到官網App下載中心,下載經色卡司確認後的第三方App,擴充NAS的功能。

capture-20140609-005747



當下載好第三方App後,進入N5550的"應用程式伺服器>App安裝"畫面,選擇已解壓縮的第三方App,然後上傳安裝。

capture-20140609-004955



完成安裝後,就會在下方的App管理畫面中顯示出來。

capture-20140609-005905



以許多人都會使用Twonkymedia影音伺服器軟體來說,上傳安裝後,在列表中點選啟動。

capture-20140609-010036



啟動後點選名稱,就會進入管理畫面。首先,可將語系設為繁體中文。

capture-20140609-010618



接著在共用畫面中,選擇在N5550中可被觀看的資料夾,然後儲存設定。

capture-20140609-010742



因為家中的LCD TV也有安裝Twonkymedia影音伺服器軟體,如果沒有問題,就會列出N5550的Twonkymedia影音伺服器圖示。

20140609_232527



點選進去,就可以播放N5550裡有開放目錄中的音樂、照片與影片。

20140609_232605

20140609_232707

20140609_232803



title_019

色卡司這台N5550雖然已經上市一段時間,但實際體驗的這段時間,我覺得機器本身用料蠻實在,發出的噪音也不大,是足夠中小企業用戶來使用的。至於韌體部分,目前ThecusOS 5版本還是比較傳統式的介面,如果中小企業用戶有專職的MIS,這樣的介面對他們來說,上手應無問題。不過,如果是兼職或是對NAS不熟悉的人,要上手可能就要花上比較長的時間。而目前我在色卡司官網有看圖形化介面的ThecusOS 6版本,相信N5550更新到此版本韌體後,會讓使用者更容易使用。



另外,這次搭配N5550一起體驗的Seagate NAS 4TB HDD,訴求的是穩定、低耗電,因此實際使用在N5550上,沒有遇到什麽奇怪狀況,本身運作的噪音,我也聽不太出來。因此,對希望NAS能穩定運作的使用者,是一定要在NAS中使用NAS專用HDD的。



最後,目前會選擇購買NAS的中小企業,很多都是希望能將資料集中儲存,同時降低電費支出。而我自己在使用中所測到的實際電力消耗是48W,電源供應器的轉換率可到97.9%,相當地省電!因此,這次體驗的色卡司N5550 NAS+Seagate NAS HDD組合,對中小企業是很實用的組合。而上述的體驗經驗,就提供給有需要的大大參考了。

20140616_180607

arrow
arrow
    創作者介紹
    創作者 小小上班族 的頭像
    小小上班族

    hy321250財經資料、旅遊、資訊及美食心得記錄處

    小小上班族 發表在 痞客邦 留言(3) 人氣()
