威聯通科技（QNAP）目前新推出的QNAP NAS，有不少型號都內建PCIe插槽，如後續有擴充新功能需要時，只要裝上QNAP自家出的對應功能PCIe插槽擴充卡即可。而這次體驗QNAP TS-251B NAS時，除了一開始搭配使用的QNAP QWA-AC2600無線網卡外，後來又拿到另一張PCIe插槽擴充卡，也就是提供M.2 SSD埠與10GbE網路埠擴充的QNAP QM2擴充卡系列（型號：QM2-2S10G1T）。

QNAP QM2 PCIe插槽擴充卡，根據擴充M.2 SSD埠與10GbE網路埠數量不同，有一系列的型號，像這次搭配QNAP TS-251B NAS使用的，是提供兩個M.2 2280 SSD插槽，以及一個10GbE網路埠的QNAP QM2-2S10G1T。（詳細規格部分，請自行點選這裡查看QNAP官網資訊）

QNAP QM2-2S10G1T PCIe插槽擴充卡外盒正面，有圖示介紹這張擴充卡的特點，包括了

●可彈性安裝M.2 SSD，配置快取儲存池或自動分層儲存磁碟區。

●啟用 SSD 快取機制提升效能，搭配 Qtier 技術**優化儲存空間使用效率。

●感溫元件及時監測 M.2 SSD 溫度。

●靜音散熱模組 (含散熱片與智慧風扇) 快速讓 M.2 SSD 降溫，以維持檔案傳輸的高效能與穩定性。

●LED 指示燈可顯示 M.2 SSD 狀態。

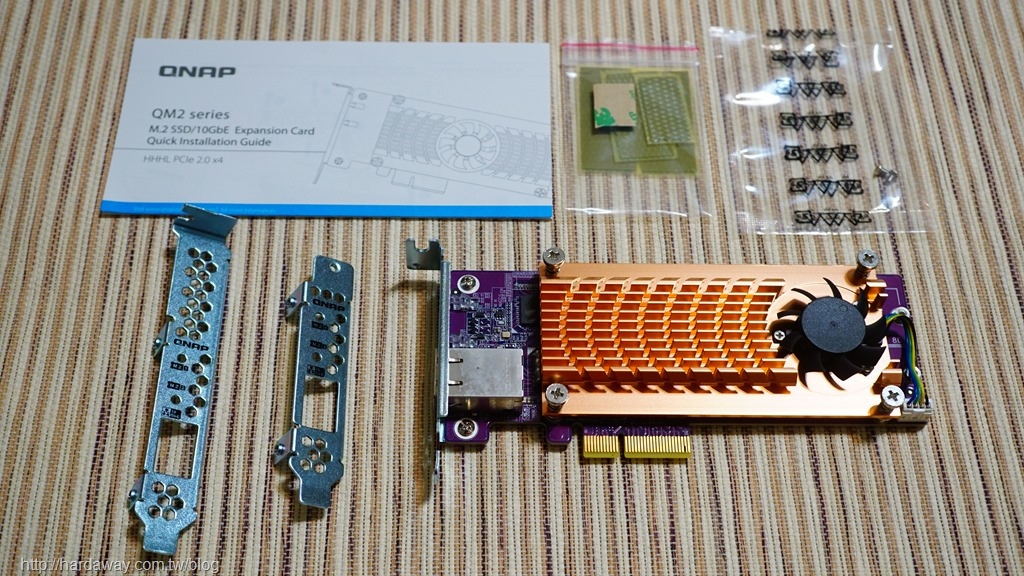

全部QNAP QM2-2S10G1T PCIe擴充卡的內容物，包括了QNAP QM2擴充卡本體、全高擋板、QNAP NAS專用擋板、M.2 2280 SSD固定螺絲、海綿貼與快速安裝手冊。

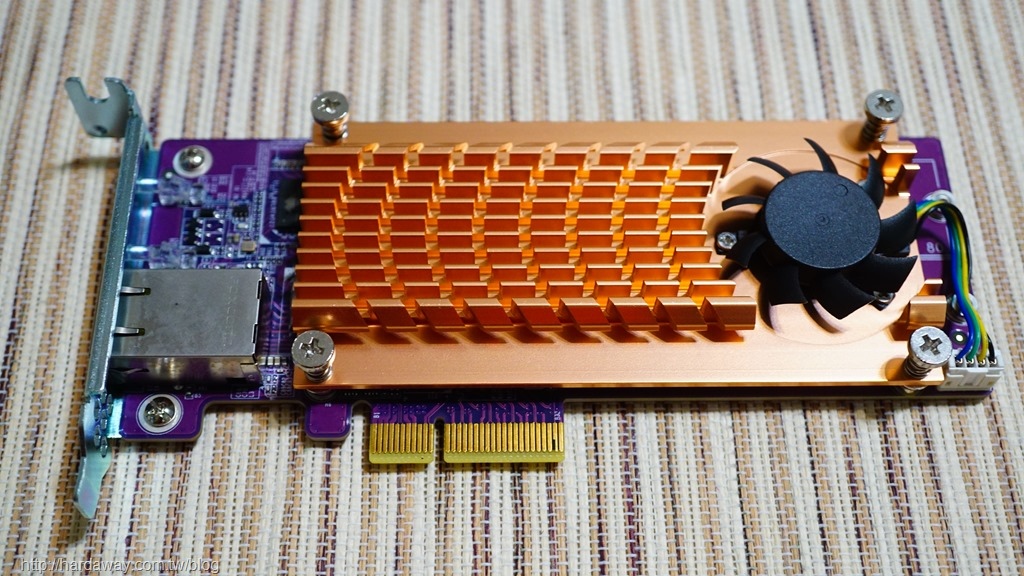

有著大型散熱片與散熱風扇，底下有兩個M.2 2280 SSD插槽的QNAP QM2 PCIe擴充卡（型號：QM2-2S10G1T）。

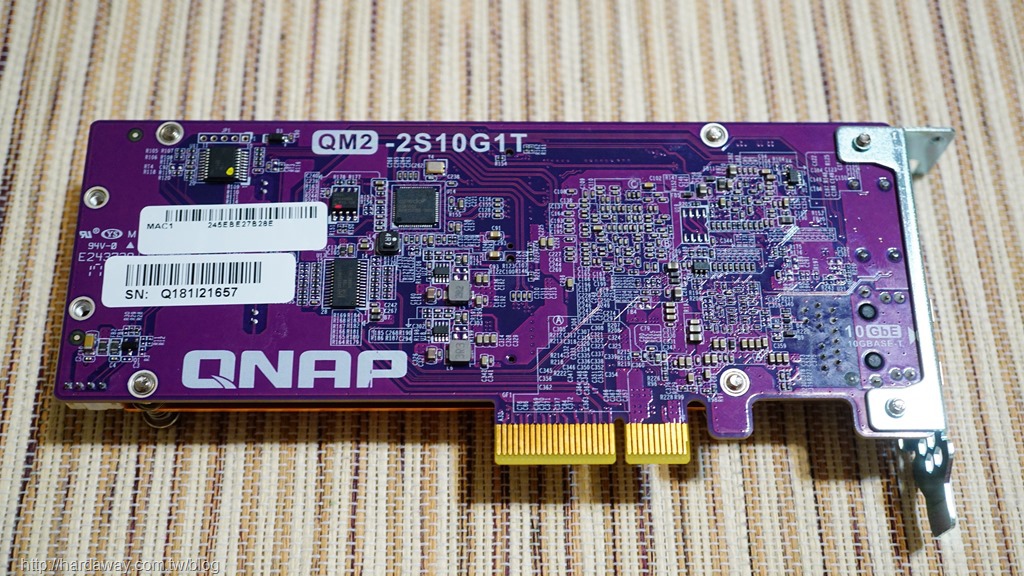

QNAP QM2 PCIe擴充卡背面樣子。

將大型散熱片與散熱風扇拆卸下來，就可以看到兩個M.2 2280 SSD插槽。

我這次裝上一支120GB的Kingstone SSDNow SM2280S3G2 M.2 SSD，以方便後續進行一些QNAP NAS功能測試。

要QNAP QM2擴充卡裝入QNAP TS-251B使用前，要先將目前裝在要QNAP QM2擴充卡的擋版卸下，然後更換成QNAP TS-251B適用的擋板。

將原先裝在QNAP TS-251B的QNAP QWA-AC2600無線網卡拆下，改裝上QNAP QM2-2S10G1T PCIe擴充卡後，在後續進行一些磁碟功能測試之前，先來測試一下這個10GbE網路埠，在搭配自家網路環境時的速度如何？

裝上QNAP QM2擴充卡的QNAP TS-251B，在網路與虛擬交換器設定頁面裡，除了原有GbE網路埠，現在會多了擴充卡上10GbE網路埠的資訊。

根據QNAP官網的資訊，在Windows作業環境下，10Gbe網路傳輸速度下載最高到647MB/s，上傳最高是519MB/s。

實際測試時，桌機以連接網路磁碟機方式，分別以GbE網路與10GbE網路設定好的固定ip，連接QNAP TS-251B NAS裡同一個testcpoy共享資料夾。

接著，找一個約19.82G的大檔案，分別測試以GbE網路與10GbE網路對QNAP TS-251B NAS進行寫入與讀取的速度。

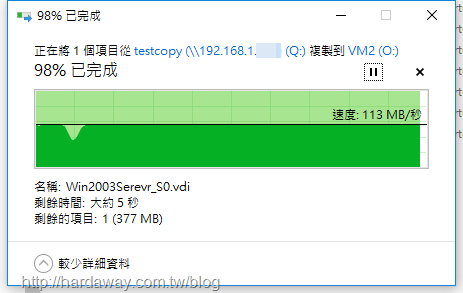

使用GbE網路將檔案從桌機傳輸至NAS，速度維持在112MB/s，而從NAS下載至桌機，速度大多維持在113MB/s，大約就是GbE網路的極限速度。

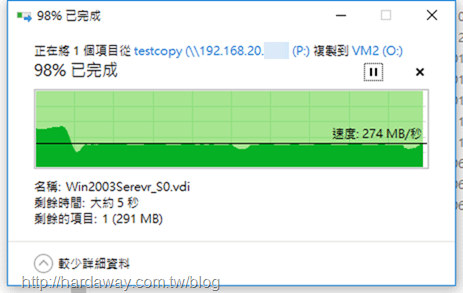

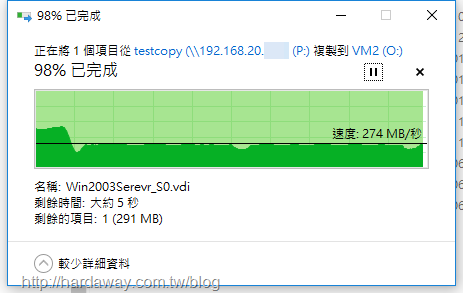

至於以10GbE網路將檔案從桌機傳輸至NAS，速度大多維持在200MB/s以上，而從NAS下載至桌機，速度大多會維持在240MB/s以上。整體來說，自己桌機使用10GbE網路讀寫相同檔案時，速度會是GbE網路的1.9~2.6倍。

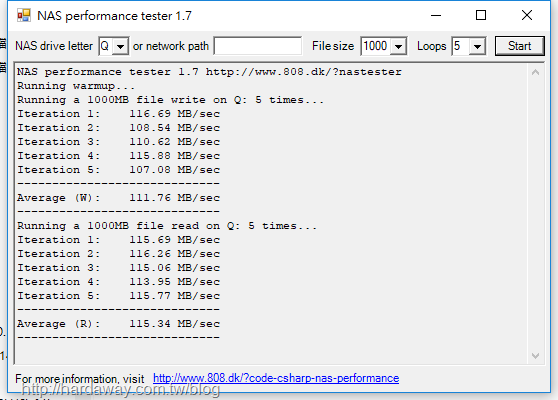

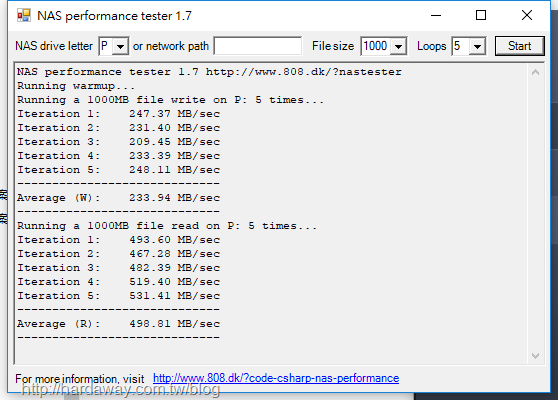

除了以網路芳鄰測試外，後續也使用了NAS performance tester軟體進行測試，10GbE網路（下圖）與GbE網路（上圖）讀寫速度差異部分，寫入速度是233.94MB/s比111.76MB/s，10GbE網路速度約為GbE網路的2.09倍。至於讀取速度，則是498.81MB/s比115.34MB/s，10GbE網路速度約為GbE網路的4.32倍，兩者差異就更加明顯了。

最後，對於使用有內建PCIe插槽QNAP NAS使用者來說，後續如果有擴充M.2 SSD埠與10GbE網路埠需求時，不必更換一台新的QNAP NAS，只要入手自己NAS型號支援的QNAP QM2擴充卡型號，就能讓使用中的NAS有傳輸速度更快的10GbE網路埠，以及多了M.2 SSD埠能裝上SSD擴充儲存容量，或是做為磁碟相關應用所使用哦！
