朋友利用這次春假換電腦,之前自己擬好了採購清單,剛好我要到光華買東西,他就請我順道買了CPU、主機板、記憶體。其中主機板的部分,購買的是華擎H77 Pro4/MVP。而在徵得朋友的同意後,我就來幫這塊主機板做個簡單的開箱。

DSC08104

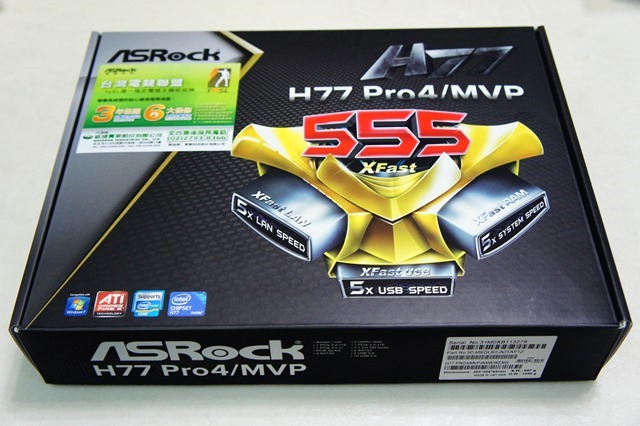

跟我之前買的B75M-DGS主機板一樣,外盒正面貼有這張貼紙,說明華擎主機板是台灣電競聯盟唯一指定的品牌。

DSC08102

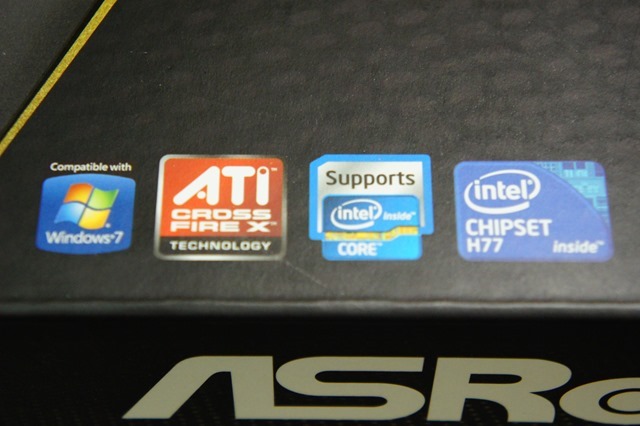

H77 Pro4/MVP有支援AMD的ATI cross fire X技術。

DSC08110

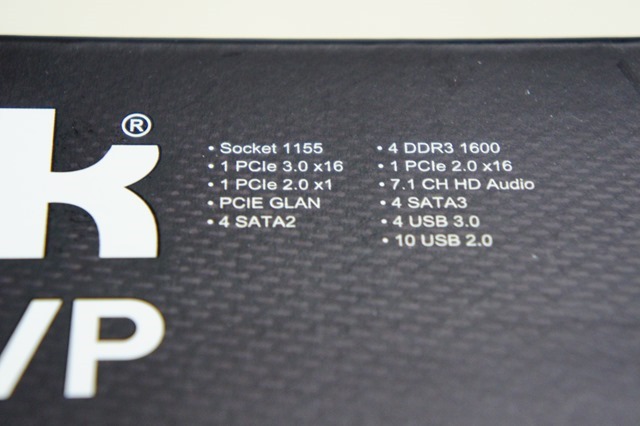

外盒側面印有這張主機板的重點規格。

DSC08105

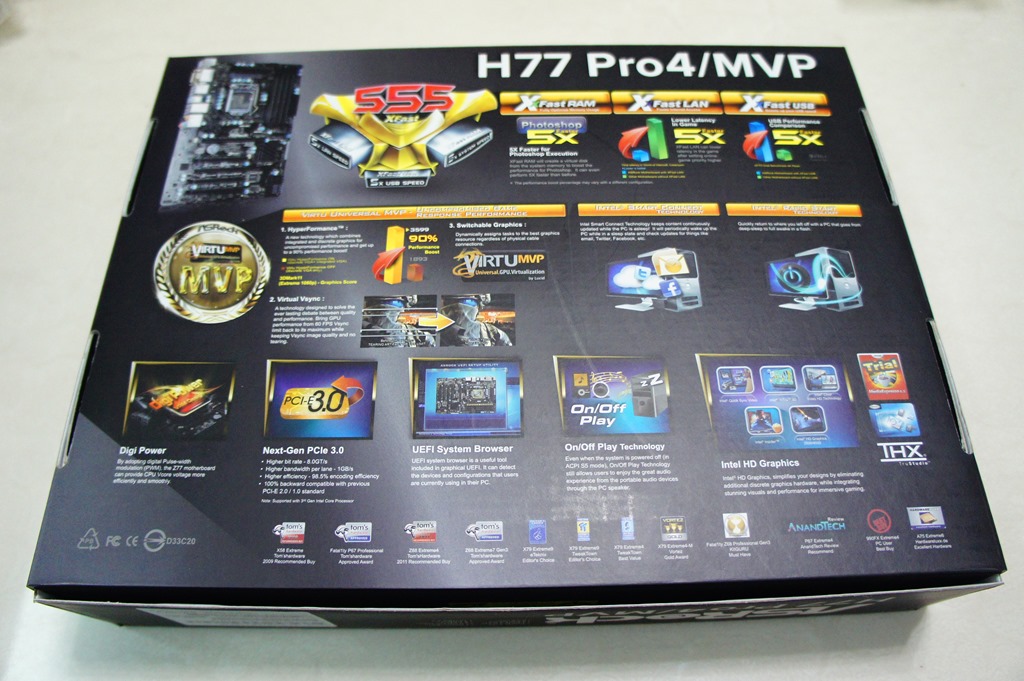

外盒背面印有重點特色介紹。

DSC08103

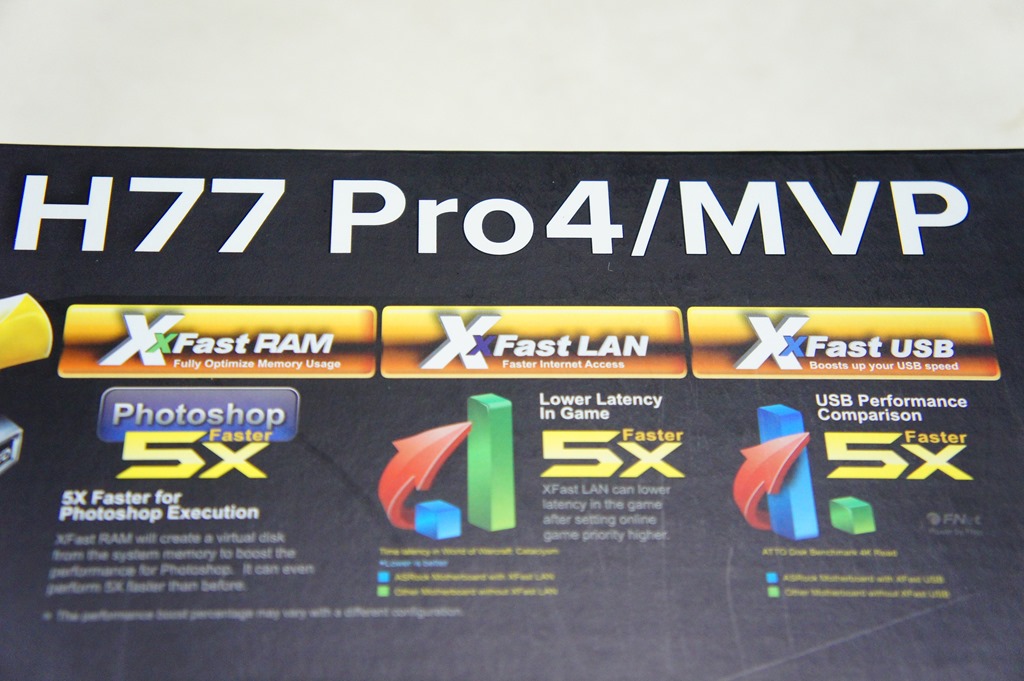

例如華擎本身很強打的XFast 555 有感科技,XFast RAM / XFast LAN / XFast USB的介紹。

DSC08109



H77 Pro4/MVP支援VIRTU MVP技術,能把CPU內顯與獨顯統整應用,增加效率。

DSC08106



在H77 Pro4/MVP上,可使用Intel Smart Connect與Intel Rapid Start兩個技術。

DSC08107



打開盒子看看裡面的物品。

DSC08112

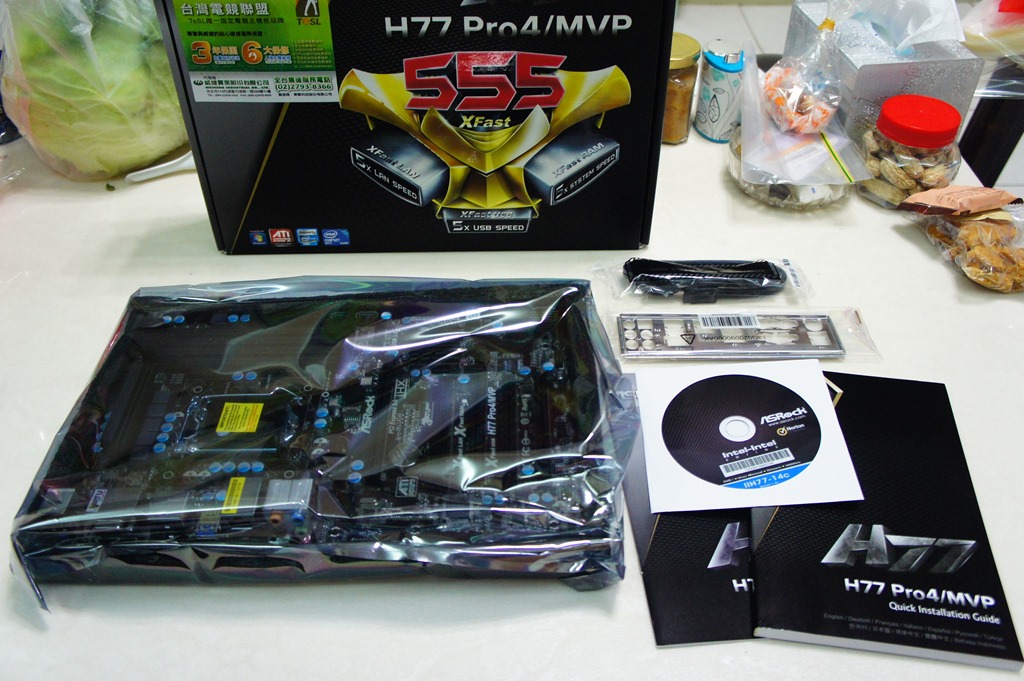

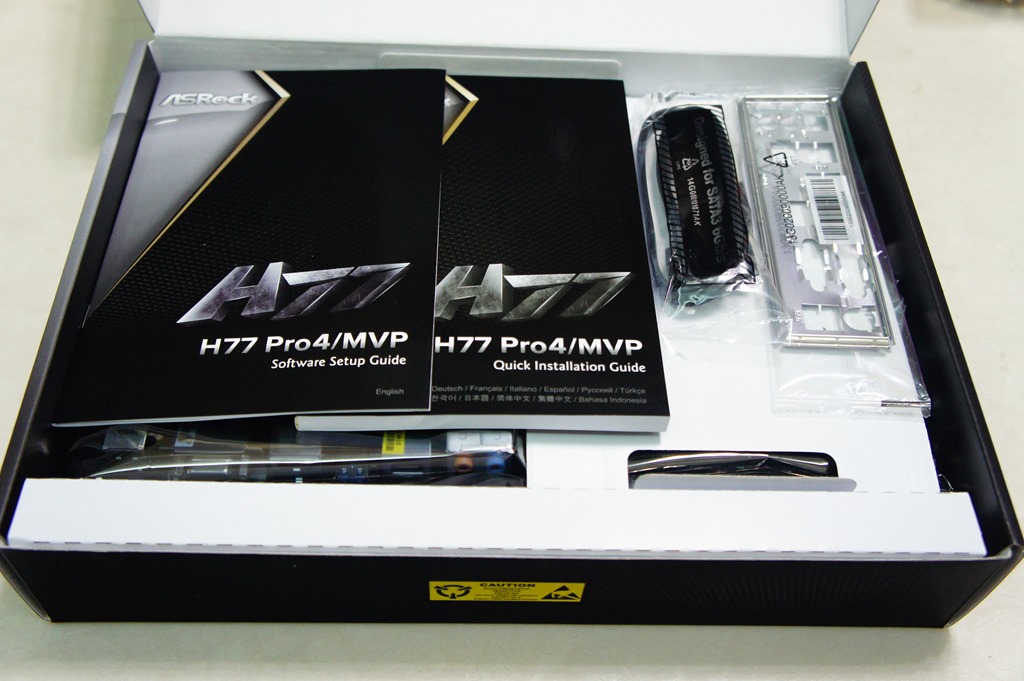

盒子內的物品,包括主機板本體、擋板、說明書、SATA線、光碟片。

DSC08113

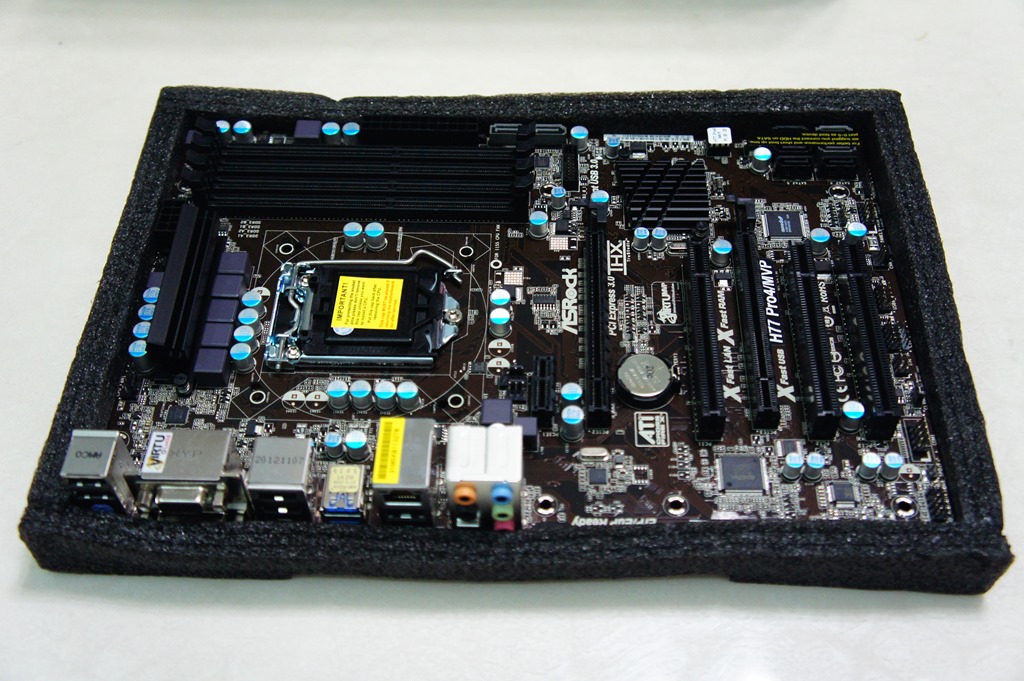

把主機板從保護袋中取出時,可以看到主機板還有被一層泡棉包裹著,以減少損傷的機會。

DSC08114



將泡棉拿掉,看一下這張主機板的全貌。

DSC08115

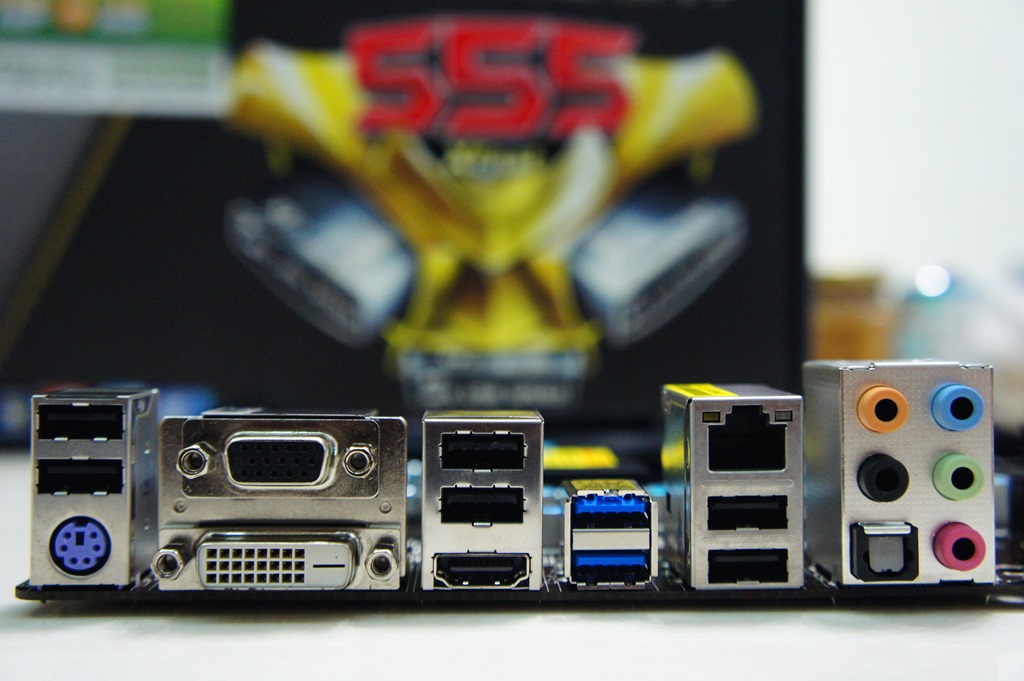

背板的輸出/入接口部分,有6個USB 2.0、2個USB 3.0連接埠、PS/2 鍵盤埠、D-Sub 埠、DVI-D 埠、光纖SPDIF數位音訊輸出埠、RJ-45 網路埠、7.1 聲道HD音訊插孔。

DSC08118

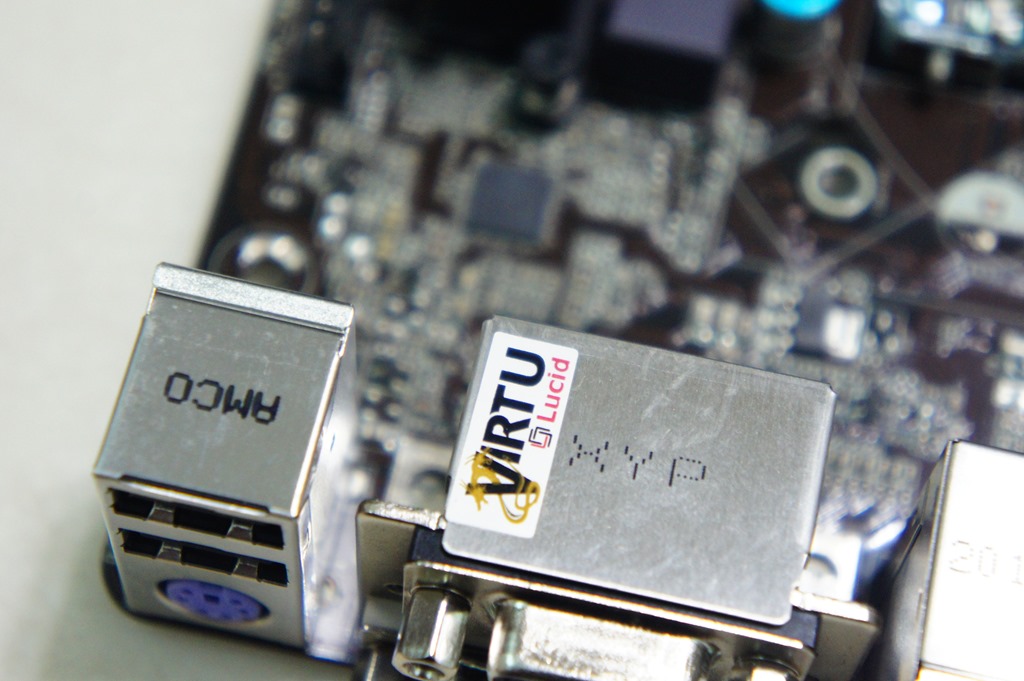

背板上方,貼有VIRTU MVP技術的認證貼紙。

DSC08119

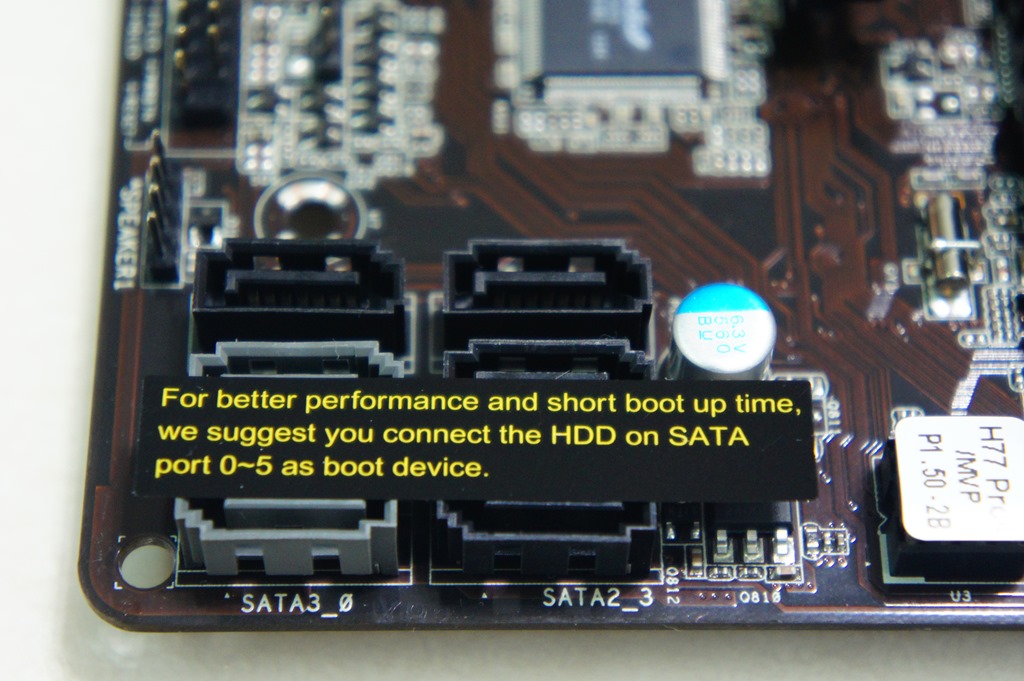

這張主機板總共有8個SATA接頭,其中H77晶片本身提供4個SATA2 + 2個SATA3接頭。

DSC08120

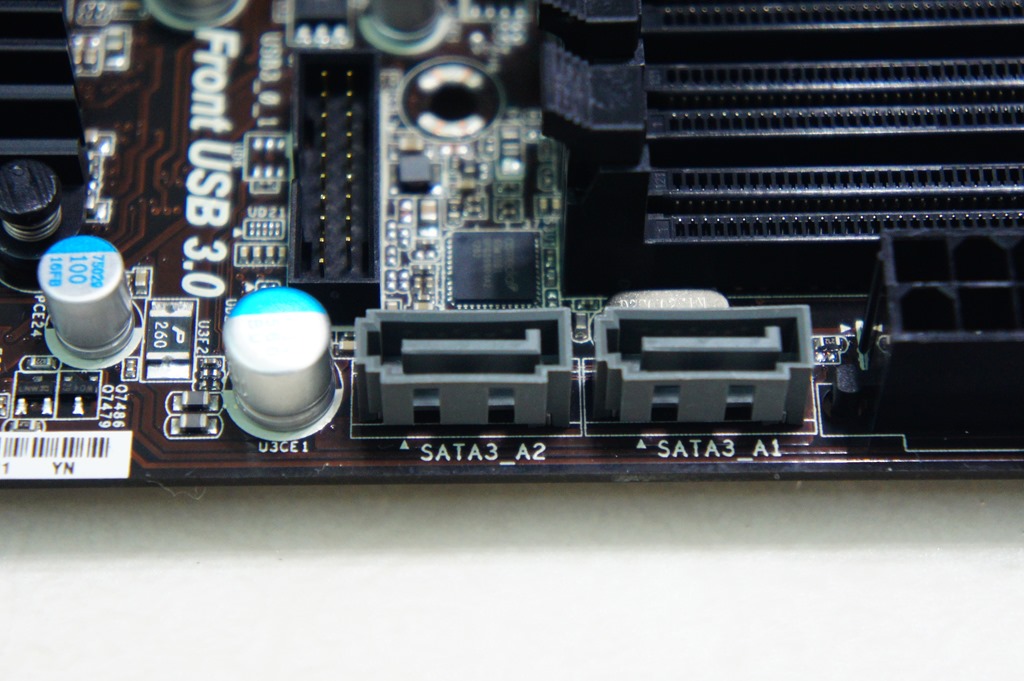

另外,剩下的兩個SATA3接頭,從官網的資訊得知,是由ASMedia ASM1061這個晶片所提供。

DSC08121

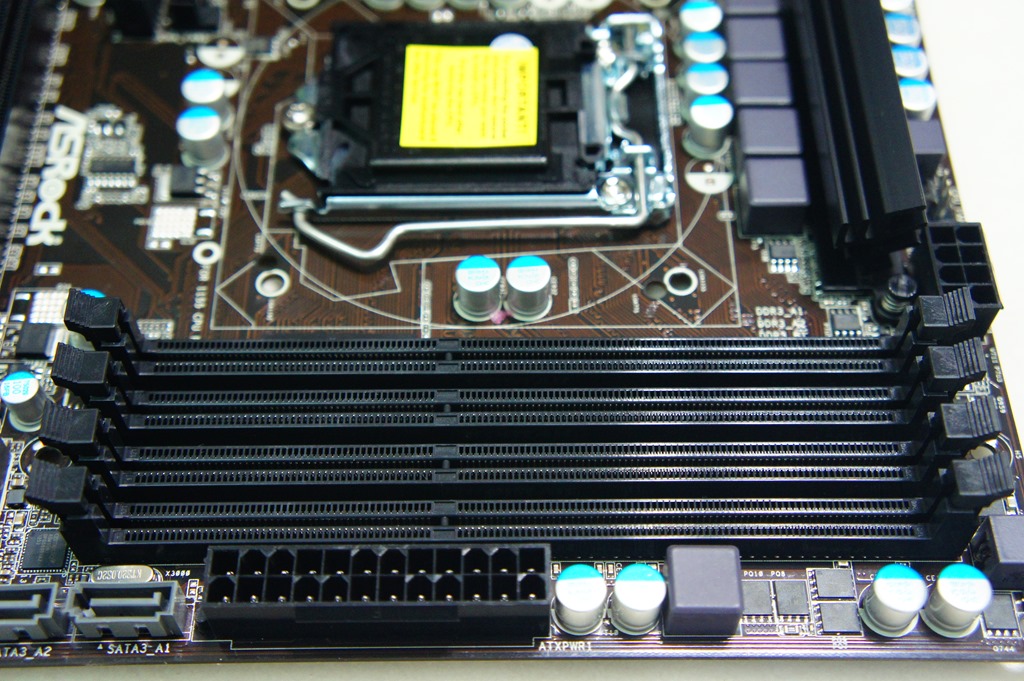

H77 Pro4/MVP有四個DDR3記憶體插槽,支援頻率到1600,總容量最高32GB的DDR3記憶體

DSC08122

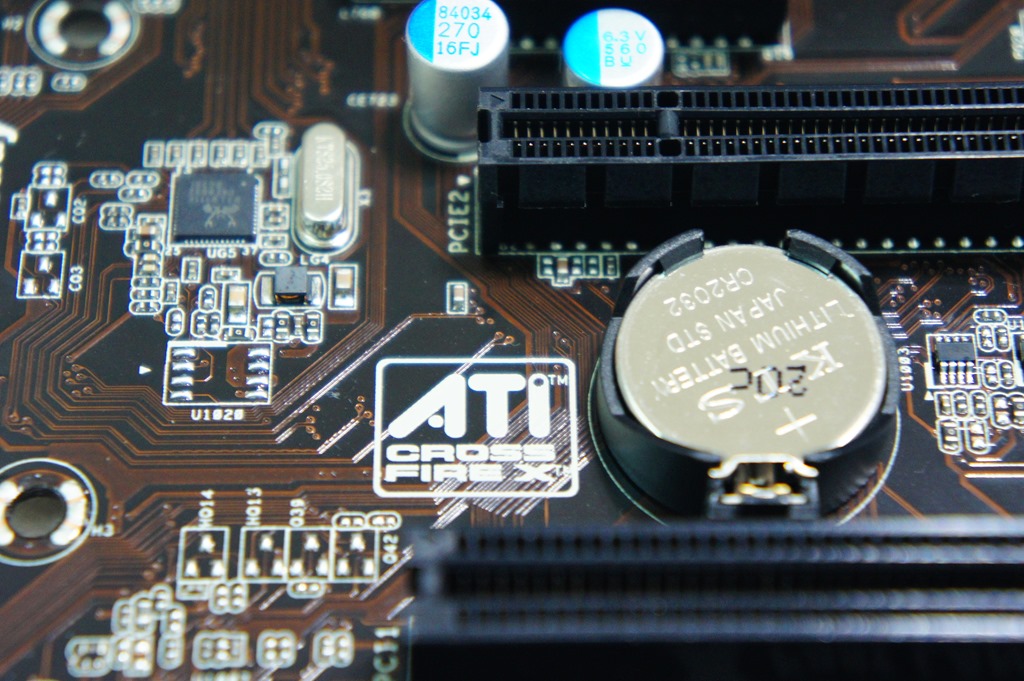

主機板上有印上支援AMD ATI cross fire X技術的logo。

DSC08123

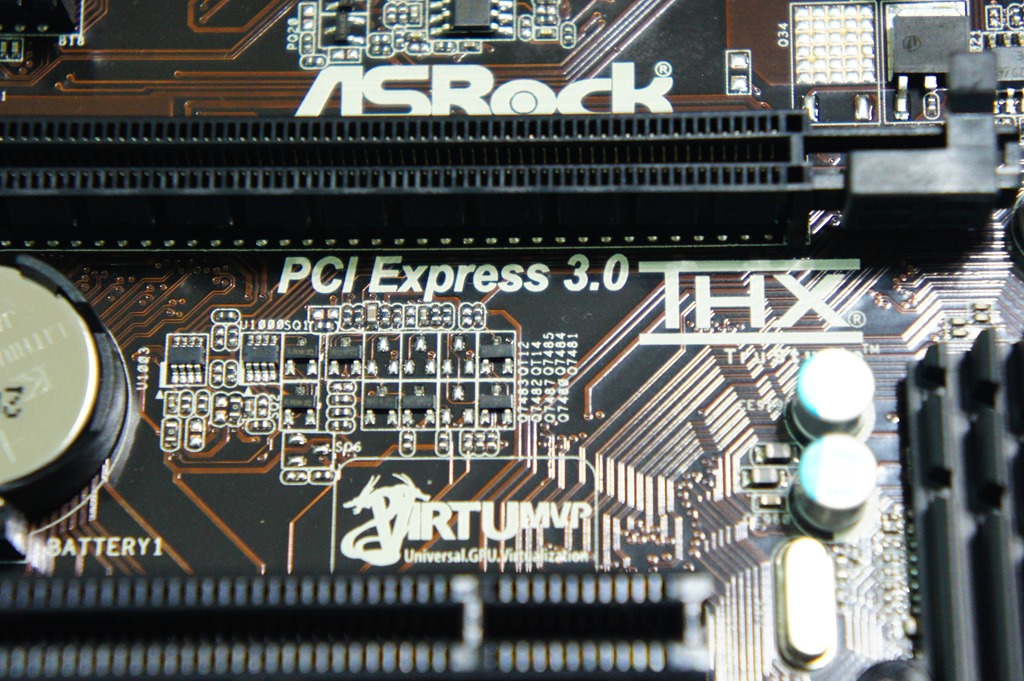

這張主機板有支援THX TruStudio音效技術。

DSC08124

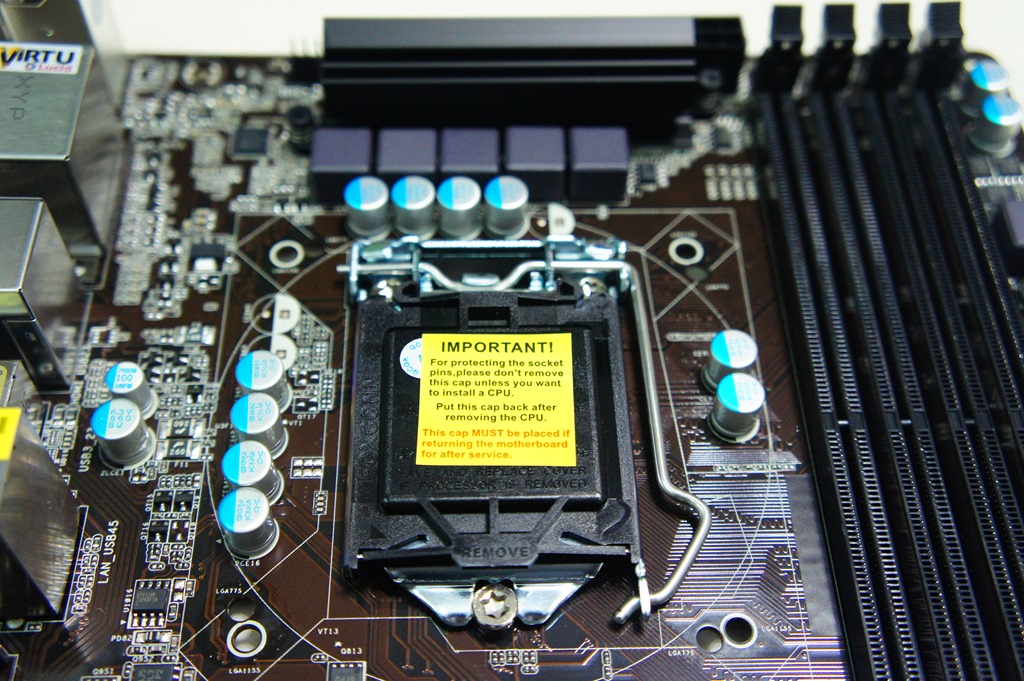

CPU插槽。另外,這張主機板可以讓使用者安裝LGA775(不一定可以)、LGA1155、LGA1156三種不同腳位的CPU風扇或散熱器。

DSC08130

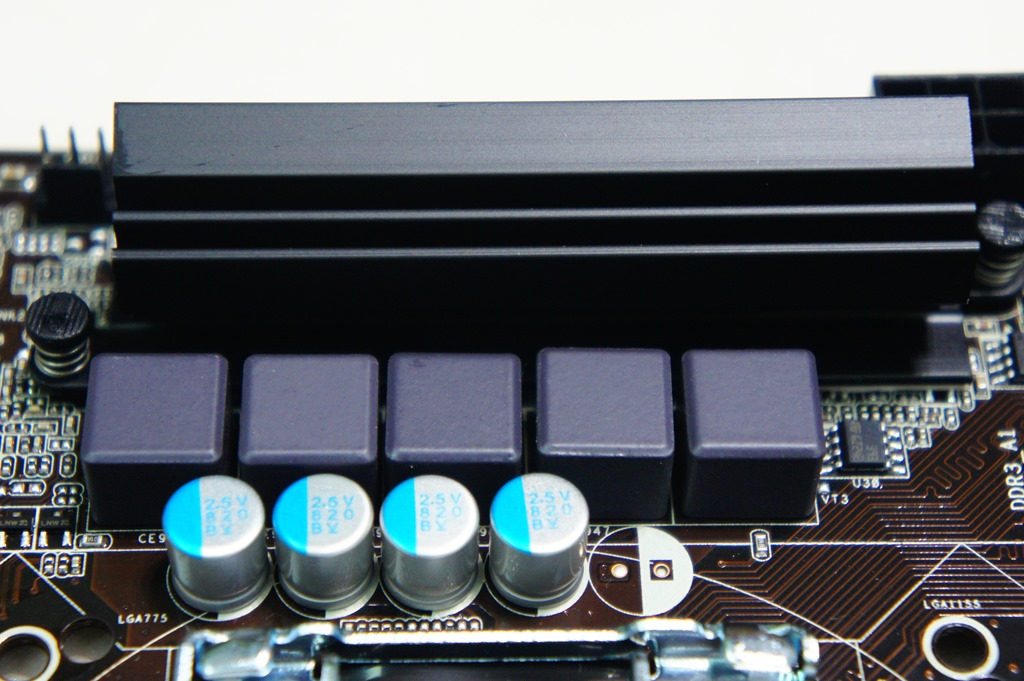

這張主機板採100%全固態電容 ,以及數位電源設計。

DSC08125

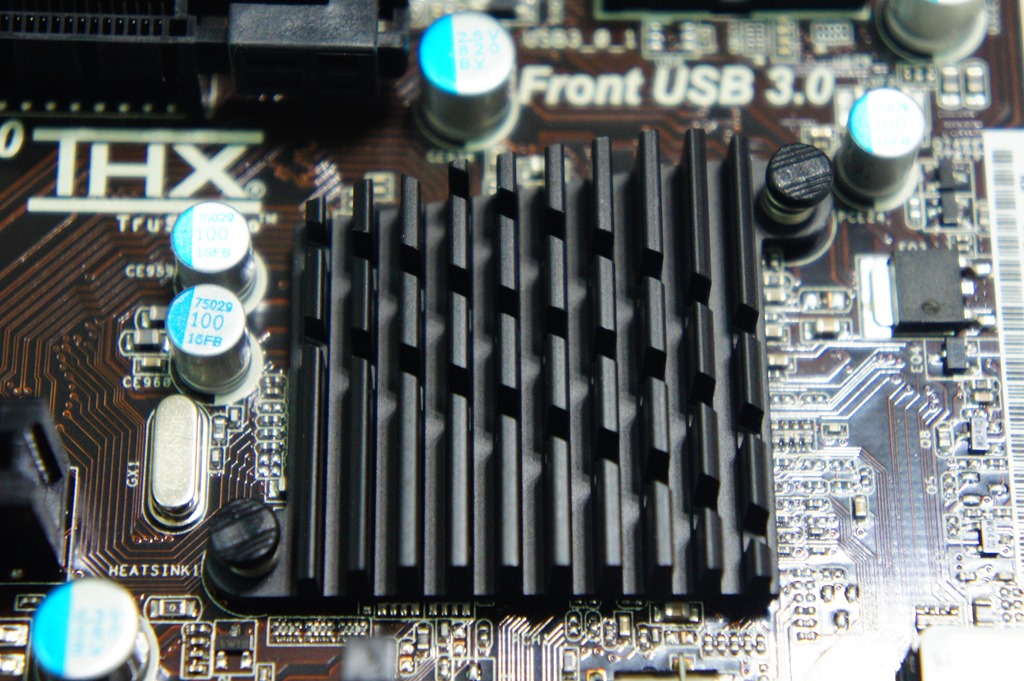

Intel H77晶片上,有散熱片幫忙散熱。

DSC08127

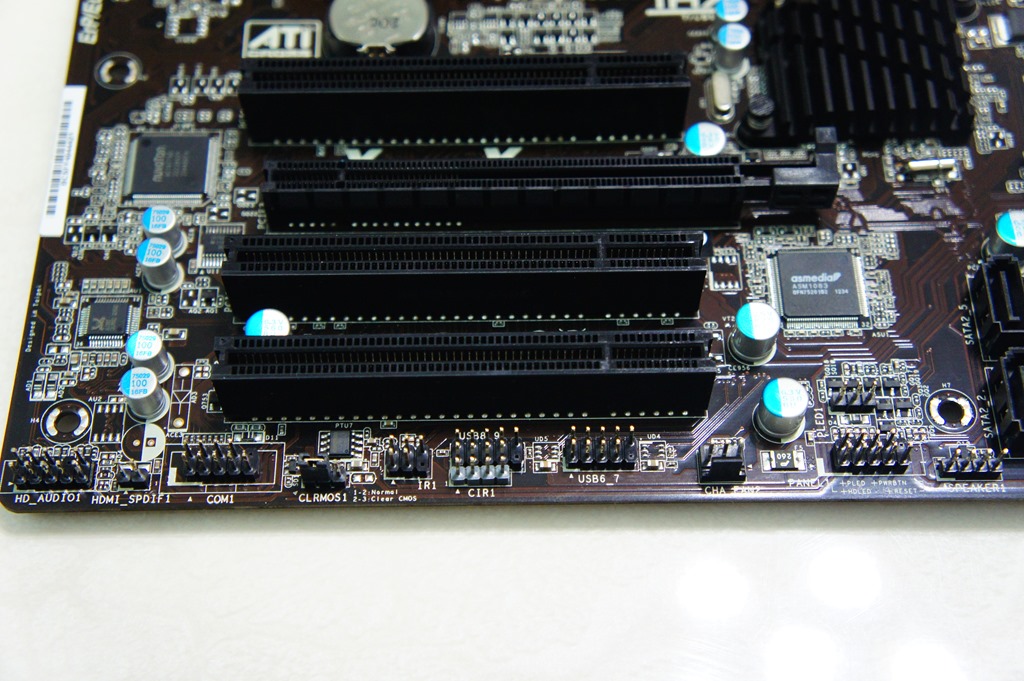

主機板上的擴充接頭,主要集中在這一區。

DSC08129

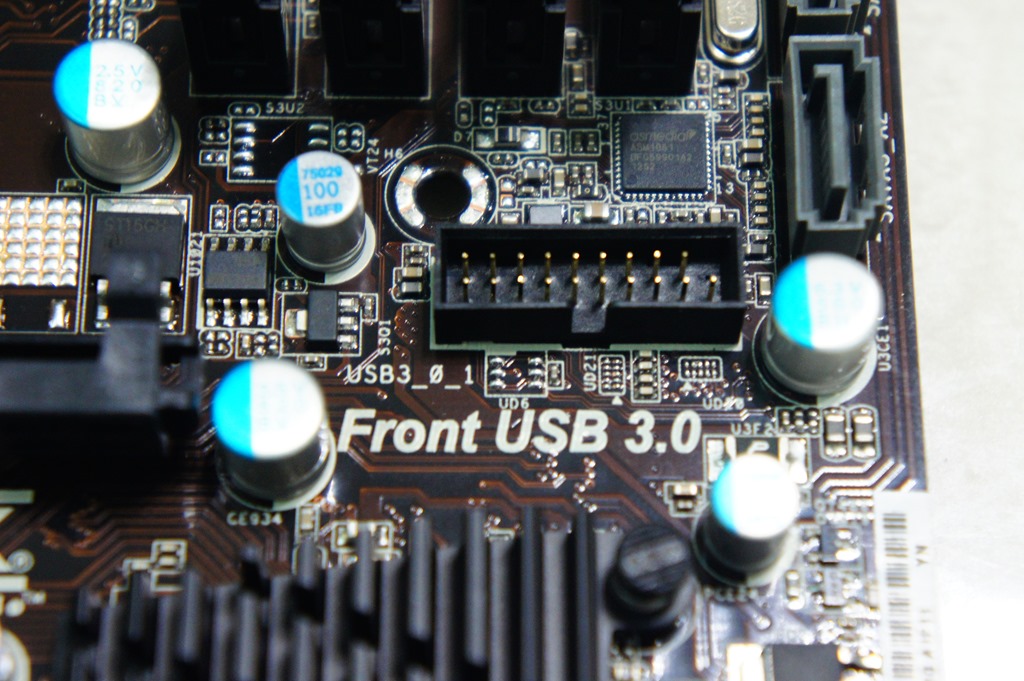

供機殼前置USB 3.0連接埠使用的接頭。

DSC08126



大致看了主機板上的配置後,接著來簡單地測試一下。在把CPU、RAM、SSD裝好之後開機,然後先進到BIOS review一下。

DSC08400

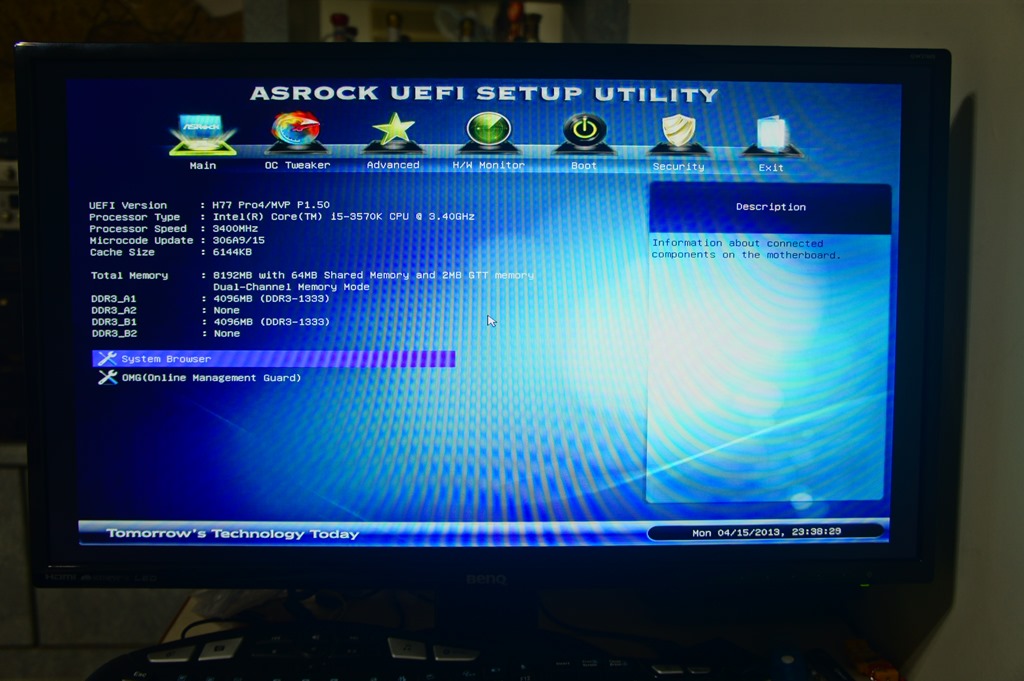

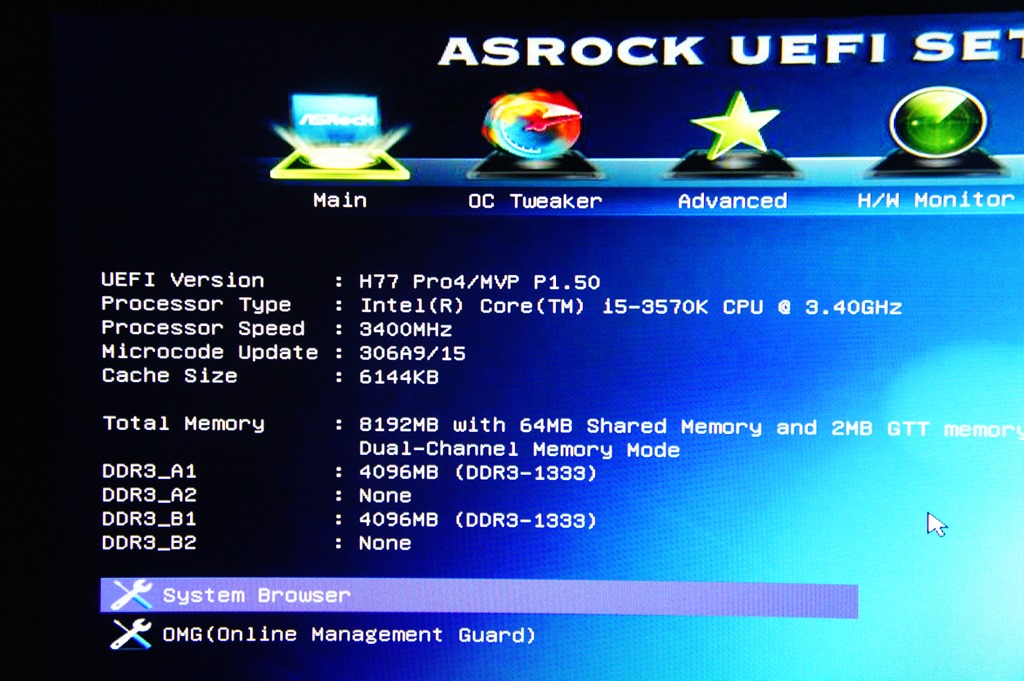

Main選項下,會秀出主要的硬體規格。

DSC08401

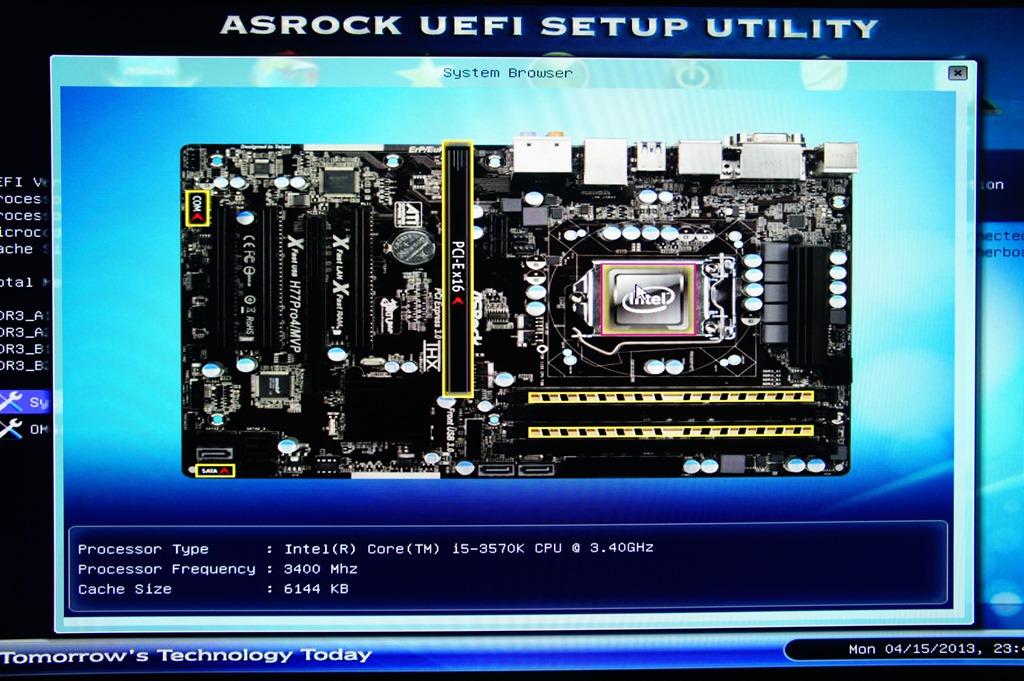

不喜歡看文字的人,就點進System Browser,直接以更直覺的圖示方式,看裝在主機板上零件的資訊。

DSC08404

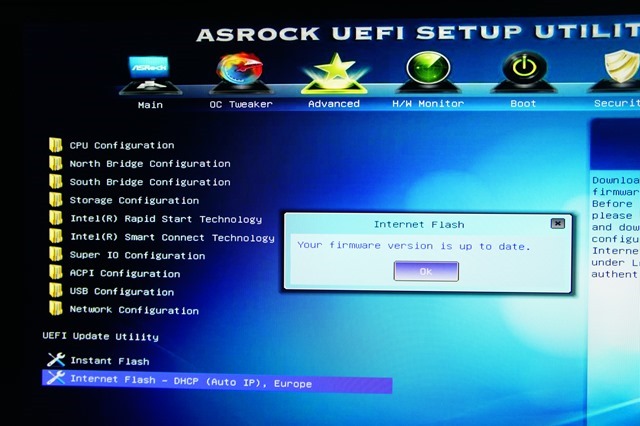

直接在BIOS下,連到華擎伺服器檢查是否有新版BIOS可供更新?檢查結果,這張主機板的BIOS版本已經是最新的了。

DSC08403

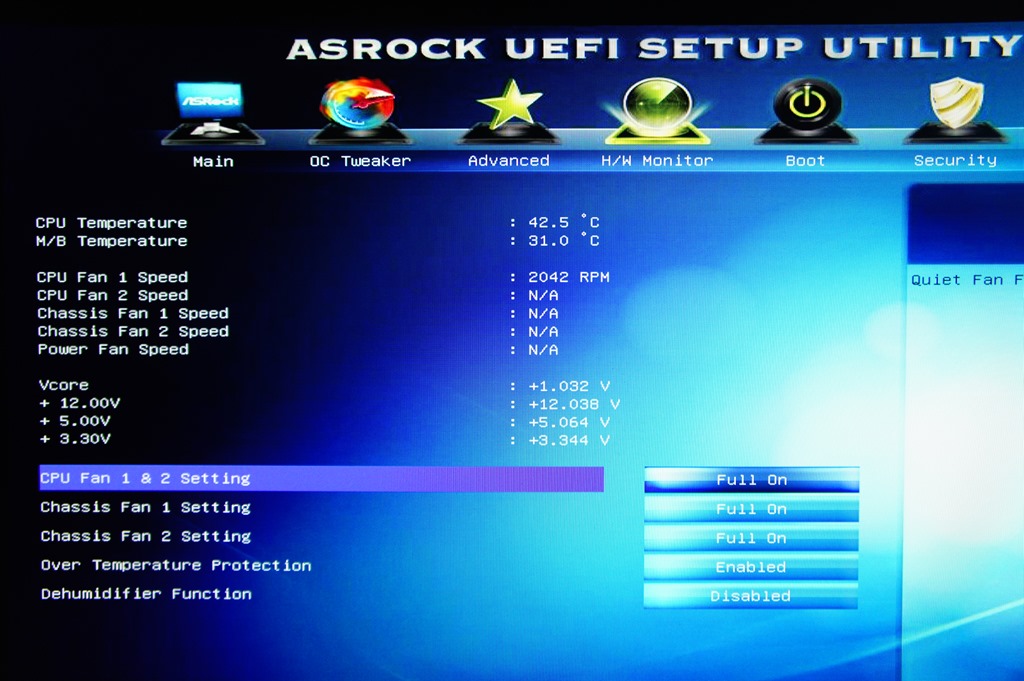

看一下目前硬體監控的情形。

DSC08409

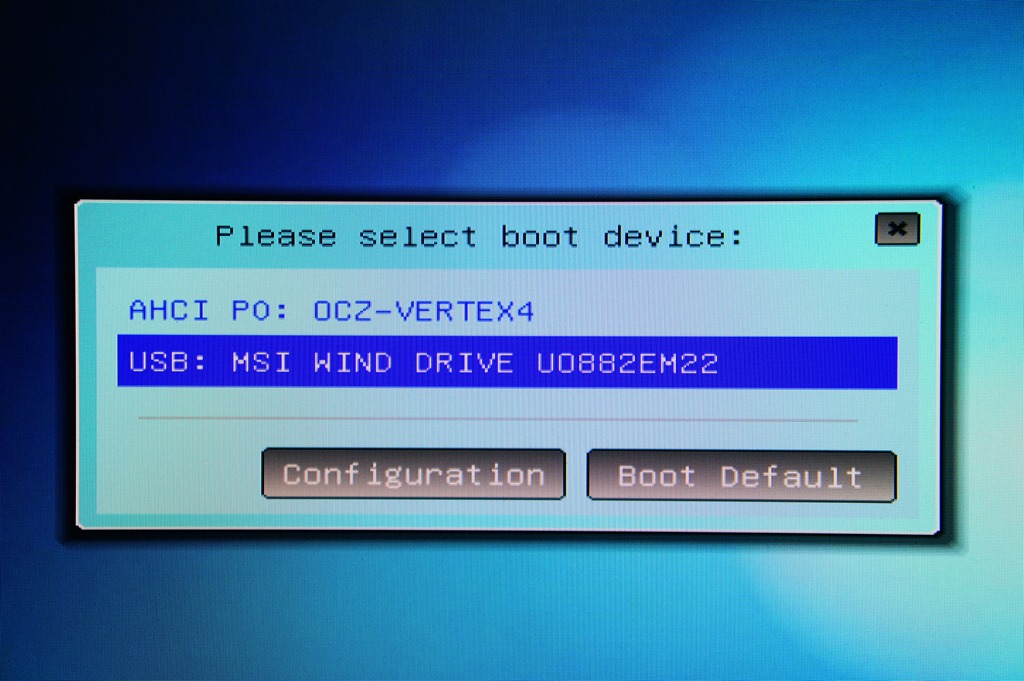

簡單看了BIOS內的資訊後,就登出BIOS重新開機安裝Win7。

DSC08410

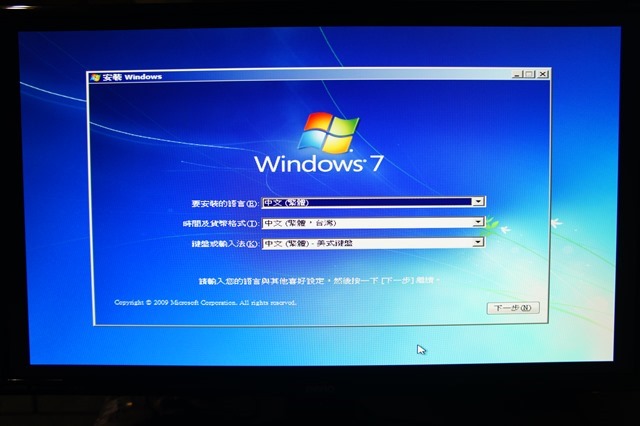

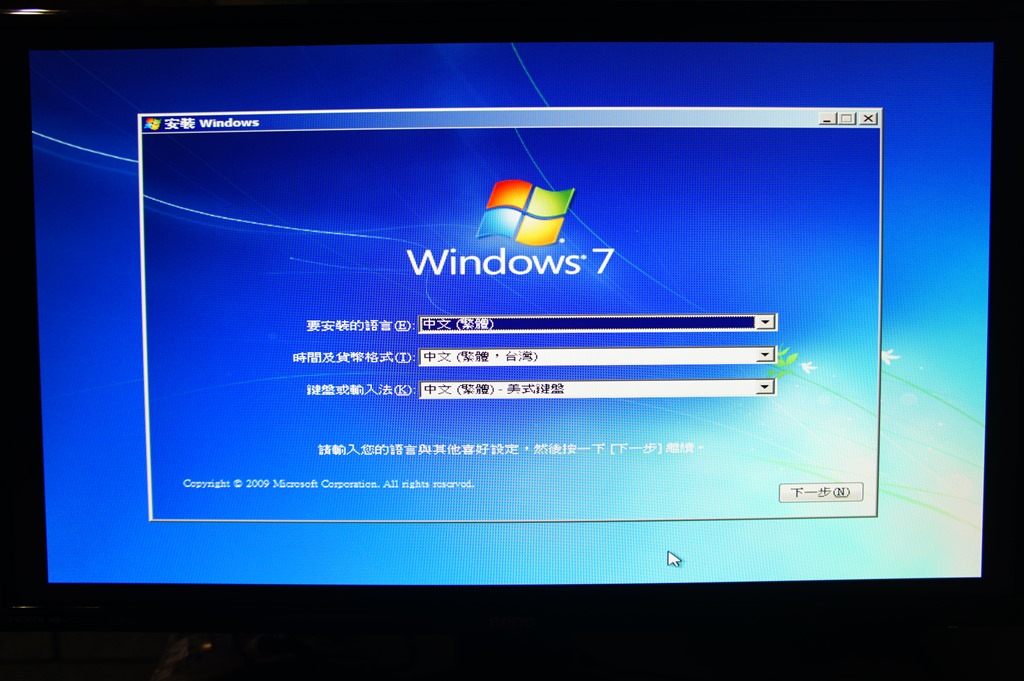

依據步驟進行選擇,大約不到20分鐘就裝好Win7了。

DSC08411

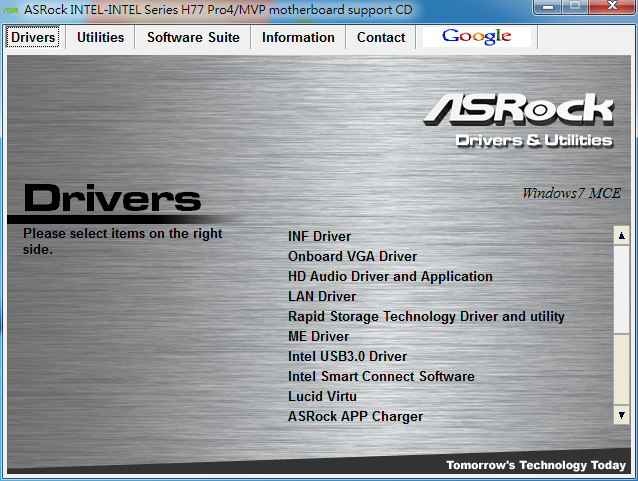

進到Win7後,第一件要做的事,就是放入所附的光碟片,安裝這張主機板的driver和附贈的軟體。由於之前有使用另一張華擎B75主機板,所以光碟片安裝軟體方式,以及自家共通好用的程式,就不在這裡贅述,有興趣的大大請參考【簡單開箱】便宜實用的華擎B75M-DGS主機板這篇文章。

capture-20130417-015759

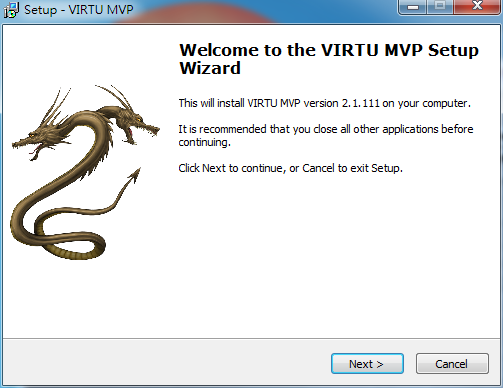

至於這張主機板本身能使用一些較特殊的driver,第一個就是能提升電腦顯示效能的VIRTU MVP了。

capture-20130417-015824

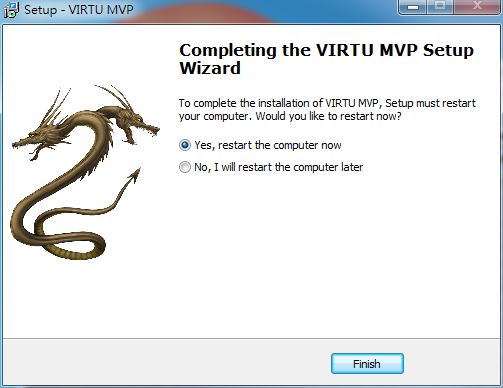

按照步驟安裝完成後,選擇重新reboot電腦。

capture-20130417-015852

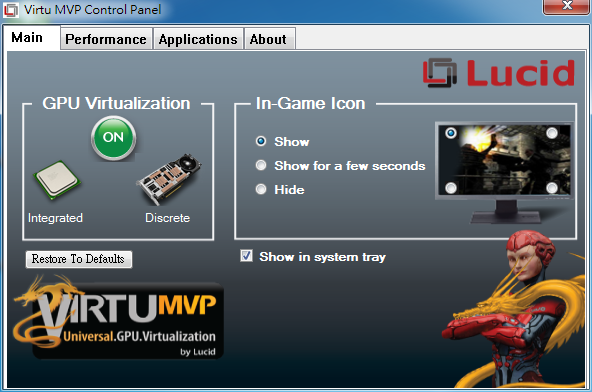

重新開機進到Win7桌面,再點選進到VIRTU MVP程式中,可以看到電腦內的獨顯與CPU內建HD4000 GPU,已經是協同運作的狀態了。

capture-20130417-021317

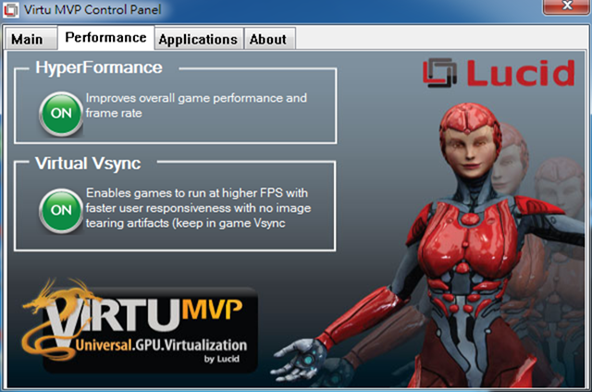

Performance頁面中,HyperFormance(遊戲回應最佳化)與Virtual Vsync(虛擬垂直同步)項目也是啟動的狀態。

capture-20130417-021353

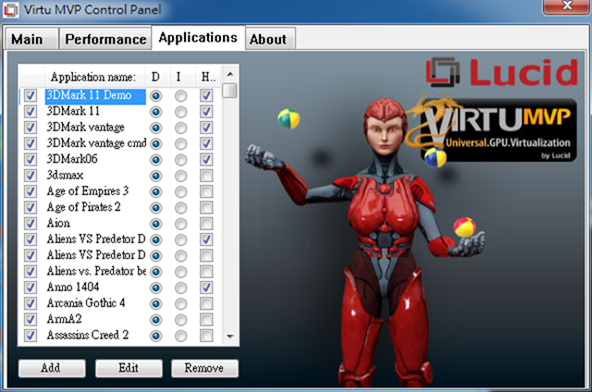

VIRTU MVP程式中,預設這些應用程式啟動時,能享受VIRTU MVP帶來顯示效能提升的好處。

capture-20130417-021424

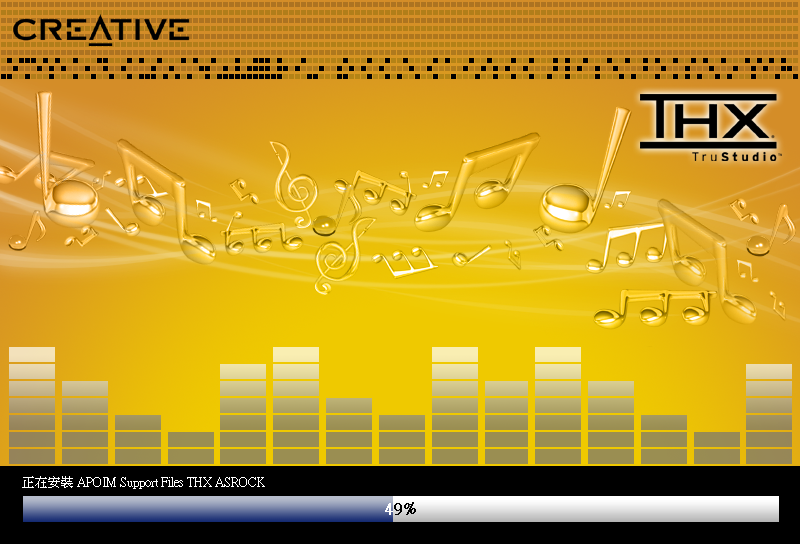

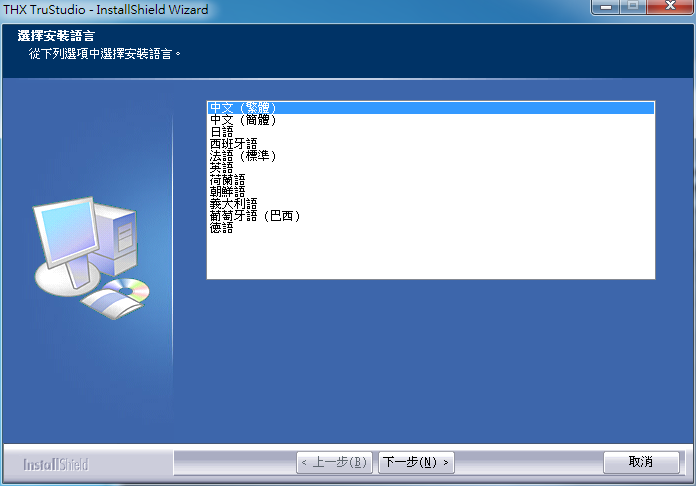

這張主機板有支援THX TruStudio音效技術,因此別忘了安裝搭配的軟體,以享受更好的音效表現。

capture-20130417-020156

capture-20130417-020231

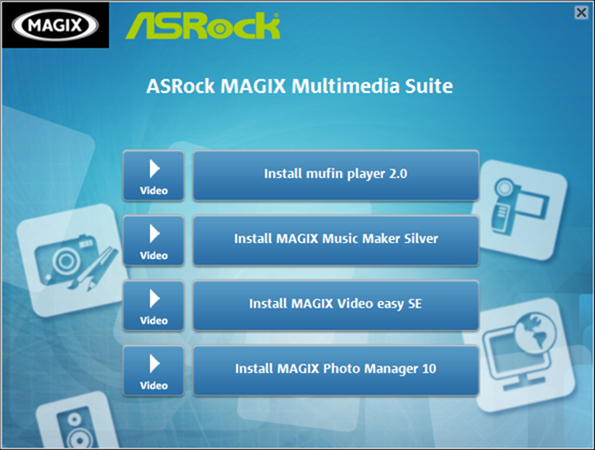

這張安裝光碟片,還可以安裝華擎提供的免費四款多媒體工具。

capture-20130417-020312

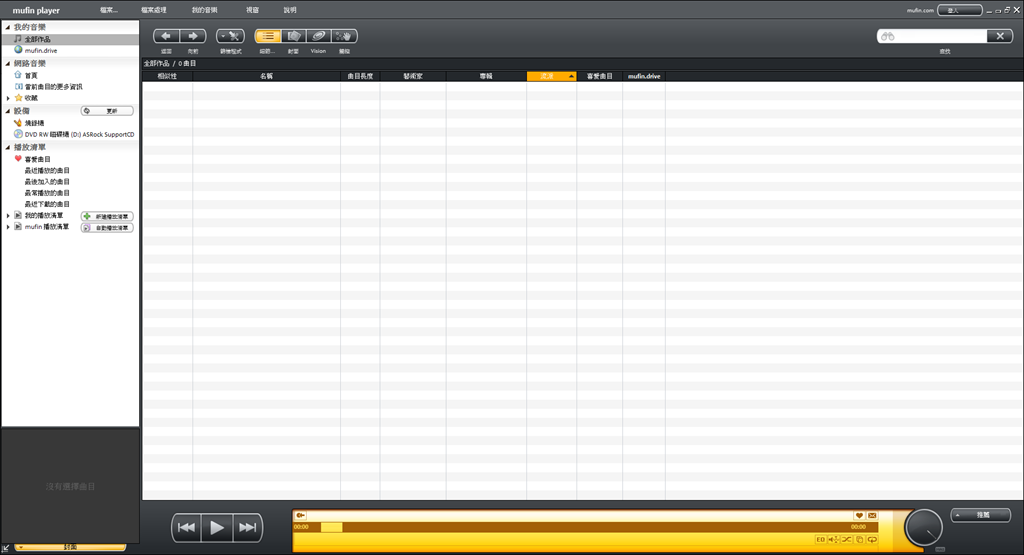

Mufin音樂播放器。

capture-20130417-020518

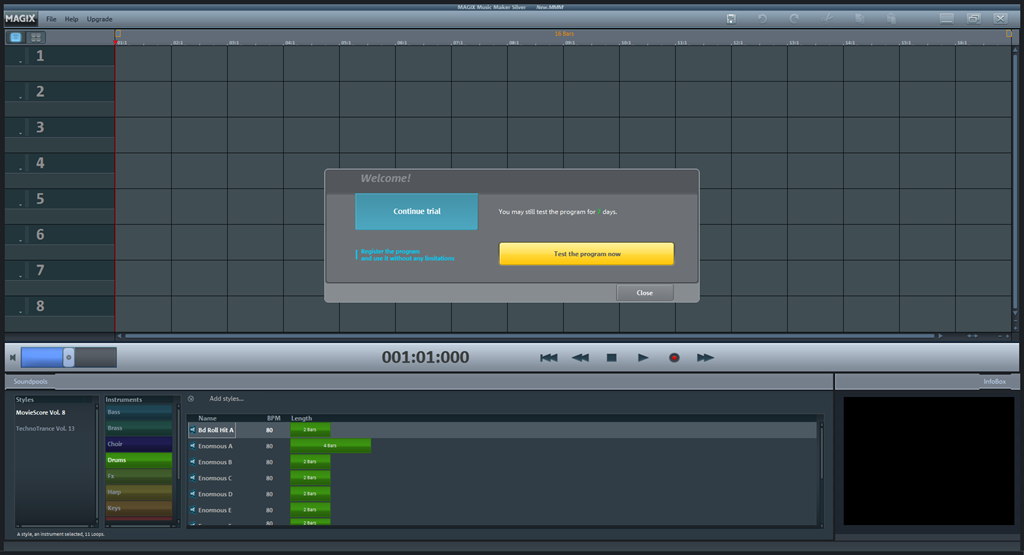

Music Maker Silver音樂編輯軟體。

capture-20130417-020730

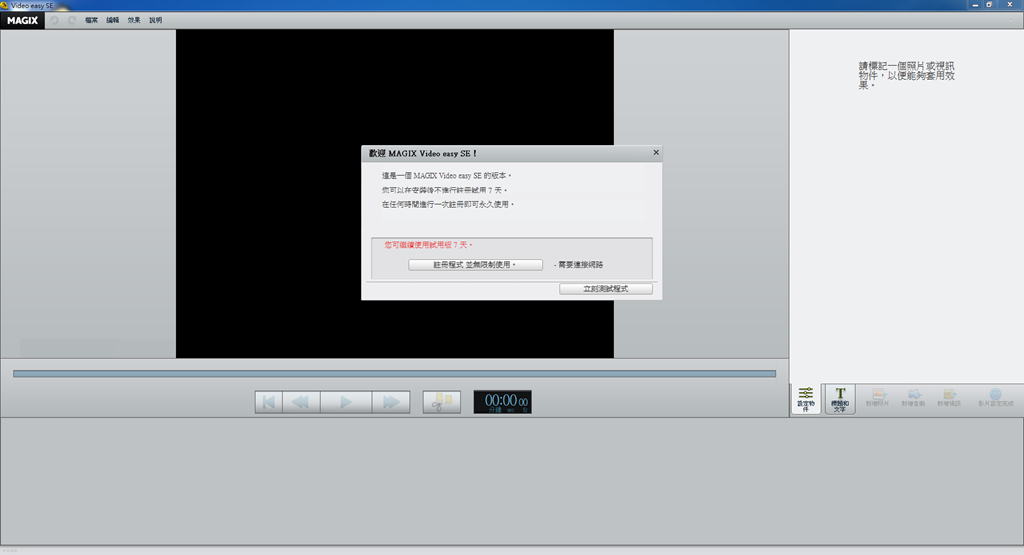

Video easy SE影片編輯軟體。

capture-20130417-021003

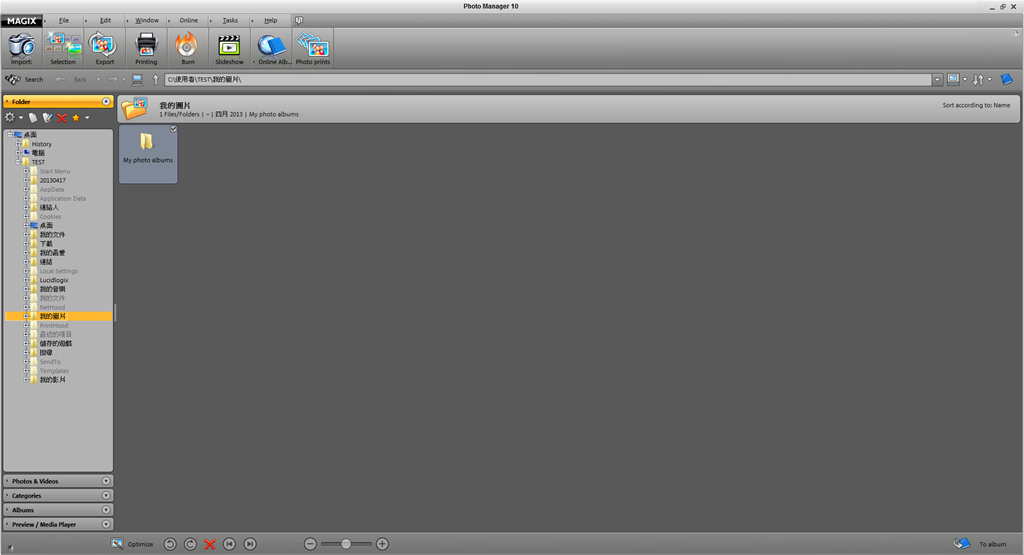

Photo Manager 10數位相片管理軟體。

capture-20130417-021222

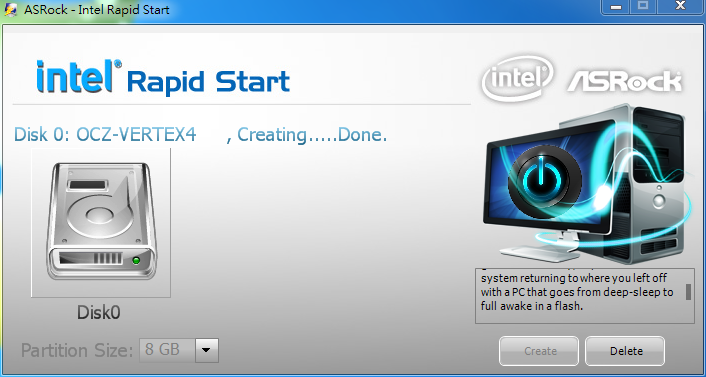

至於Intel Rapid Start 技術,可快速將使用者的設備從深睡眠狀態在幾秒鐘內喚醒,回到之前的工作狀態。要使用此功能,在安裝好程式後,開啟程式設定要分配主硬碟下多少空間來使用?我是直接選擇最大Size 8GB,然後按Create按鈕開始建立。

capture-20130417-235229



建立完成後,此功能就正式能使用了。

capture-20130417-235318

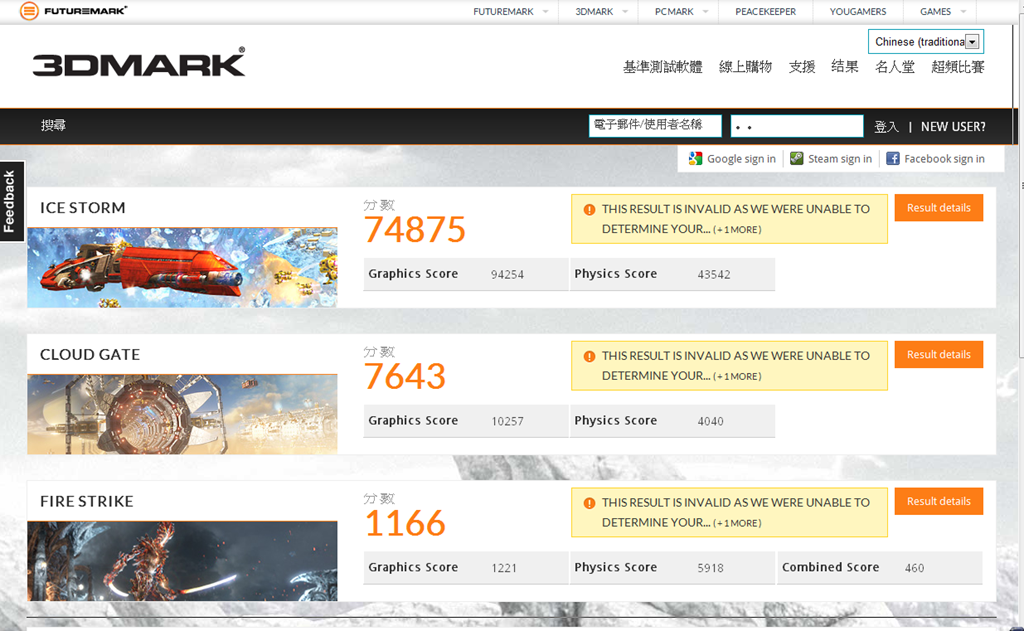

接著,也簡單地Run了三個測試軟體,第一個是3DMark 2013。

capture-20130418-003001

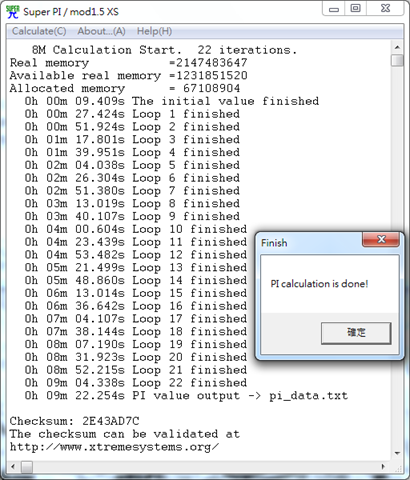

第二個是Super PI 8M。

capture-20130418-004115

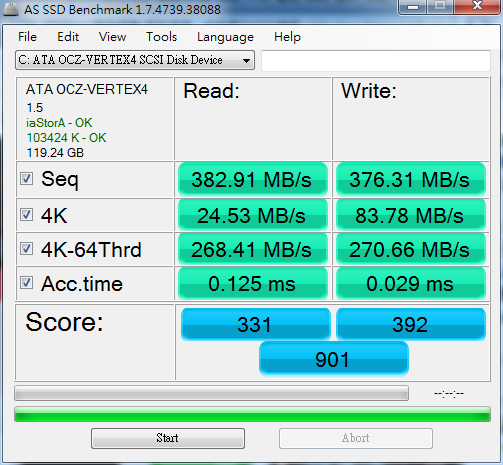

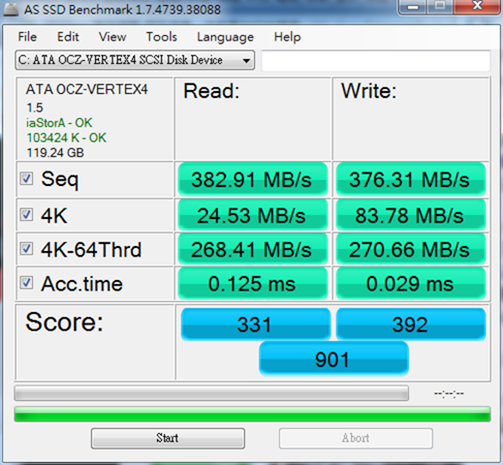

第三個是AS SSD Benchmark。

capture-20130418-004606



在簡單的開箱及小試玩後,個人覺得H77 Pro4/MVP適合不超頻,但對顯示效能有需求的人,因為除了可安裝1張以上的獨立顯卡,還能透過Lucid Virtu MVP的支援,使用Intel CPU中的顯示功能,提高顯示效能。另外,H77 Pro4/MVP也支援Intel的RAID功能、ISRT固態硬碟加速、Rapid Start 快速啟動等功能,再搭配華擎自家一些好用的程式,以及在同等級產品中有競爭力的價錢,如果大大在選購H77主機板時,可以將H77 Pro4/MVP列入考慮的清單中,或許經過比較後之後,它就是你最後的選擇了!
