對於有剪輯影片需求的我來說,由於相同一支影片在剪輯時,有可能會使用桌上電腦與筆電輪流處理,因此為了讓檔案一致,目前我的做法就是將這些多媒體檔案與影片專案相關檔案都儲存在自己家裡的NAS統一管理,然後再以資料夾同步方式讓電腦與筆電要進行編輯的影片專案相關檔案一致。而這次有機會體驗到具有高成本效益,內建AMD Embedded G-Series GX-420MC四核心 2.0 GHz處理器、一個5速10GBASE-T網路埠、9Bay硬碟槽(5個3.5吋+4個2.5吋)的QNAP TS-963X,然後搭配QNAP QSW-1208-8C網路交換器、Kingston DC400系列企業級固態硬碟與Toshiba N300系列NAS硬碟,這樣的組合不僅是影音工作者高速存取儲存多媒體檔案好幫手,也同樣適合中小企業 (SMB) 使用呢!

20180513_020





目前自己剪輯影片所需要使用的多媒體檔案與影片專案相關檔案,都是儲存在自己家裡的NAS統一管理,所以這次試用9Bay QNAP TS-963X 9Bay NAS,就是想感受一下會有怎樣的差異?

DSC02253

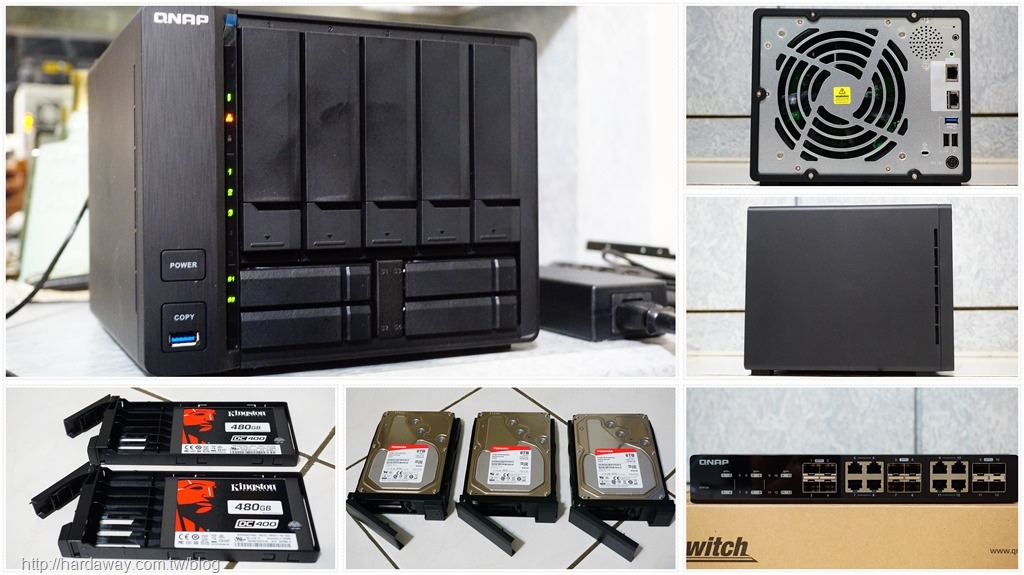

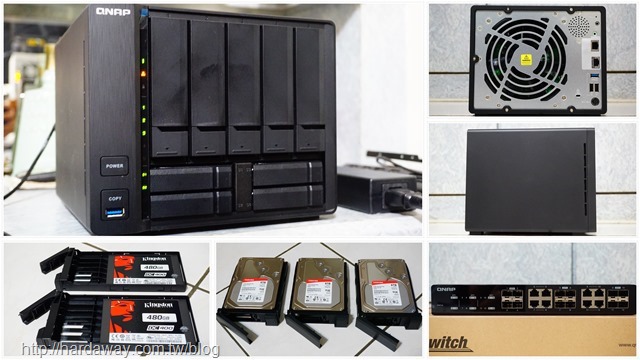

這次試用的組合,除了主角QNAP TS-963X NAS,還有同樣是QNAP自家的QSW-1208-8C網路交換器,以及兩顆Kingston DC400 480G SSD企業級固態硬碟與三顆8TB容量的Toshiba N300 NAS硬碟。

DSC00322



Kingston DC400 480G SSD開箱

有400G、480G、800GB、960GB、1.6TB與1.8TB可以選擇的Kingston DC400系列企業級固態硬碟,我這次拿到的是兩顆Kingston DC400 480G SSD企業級固態硬碟(型號:SEDC400S37)。

DSC00315



這顆2.5吋的金士頓Kingston DC400 480G SSD,雖然是企業級固態硬碟,但厚度是7mm,所以一般筆電或輕薄筆電要裝入使用,都沒有問題。

DSC00325



以下是金士頓官網對Kingston DC400系列企業級固態硬碟的規格介紹。另外,只要是Kingston SSD的使用者,也可以下載專用的工具軟體Kingston SSD Manager,安裝之後就可以監控、管理與獲得自己使用Kingston固態硬碟狀態相關的各種數據。

capture-20180506-134258_thumb2



Kingston DC400 480G SSD企業級固態硬碟效能,以CrystalDiskMark 效能測試軟體測得的數據,在檔案大小1GB,隨機亂數下,循序讀取與寫入數值分別為556.6MB/s、533.5Mb/s,4K讀取與寫入數值分別為250.3MB/s、208.3Mb/s。 至於詳細的測試資訊,請點選參考【體驗開箱】金士頓Kingston DC400 480G SSD,提供五年有限保固的企業級固態硬碟這篇文章的內容。

capture-20180505-002842



8TB Toshiba N300 NAS硬碟開箱

這次拿到三顆型號HDWN180AZSTA,8TB容量的Toshiba N300 NAS硬碟,是目前Toshiba N300 NAS硬碟系列中容量最大的。

DSC00330



Toshiba N300 8TB NAS硬碟的兩大特點,包括7200轉轉速,以及有著128MB快取緩衝區。

DSC00336



這顆8TB Toshiba N300 NAS硬碟,是在菲律賓製造的。

DSC00339



根據Toshiba官網的資料,N300系列NAS硬碟轉速是7200轉,快取緩衝區是128MB,空閑功耗為6.2W,最大運行功耗為9.2W。至於N300系列搭載的多重衝擊感測技術,可偵測並彌補撞擊和運轉震動,提升穩定性;而錯誤修復控制技術可大幅減少資料錯誤復原時間,確保使用者資料完整性。另外,這系列NAS硬碟還使用Toshiba Stable Platter技術運用連結轉軸馬達,以穩定馬達兩端轉軸,減少系統所導致的震動,確保高耐受度零組件在嚴苛環境下的耐用度,然後再搭配Toshiba Load技術,減少磁頭磨損並降低功耗,提升可靠性和高度保障。

capture-20180514-181446



單顆8TB Toshiba N300 NAS硬碟的效能,以HD Tune Pro效能測試軟體測得的數據,讀取部分,測得最小值97.5MB/s、最大值239.1MB/s、平均值181.5MB/s,而效能測試寫入部分,測得最小值104.9MB/s、最大值235.1MB/s、平均值177.3MB/s。至於詳細的測試資訊,請點選參考【體驗開箱】8TB Toshiba N300 NAS HDD,可靠性與效能兼顧大容量7200轉NAS硬碟這篇文章的內容。

capture-20180517-000932

capture-20180517-011445



QNAP QSW-1208-8C開箱

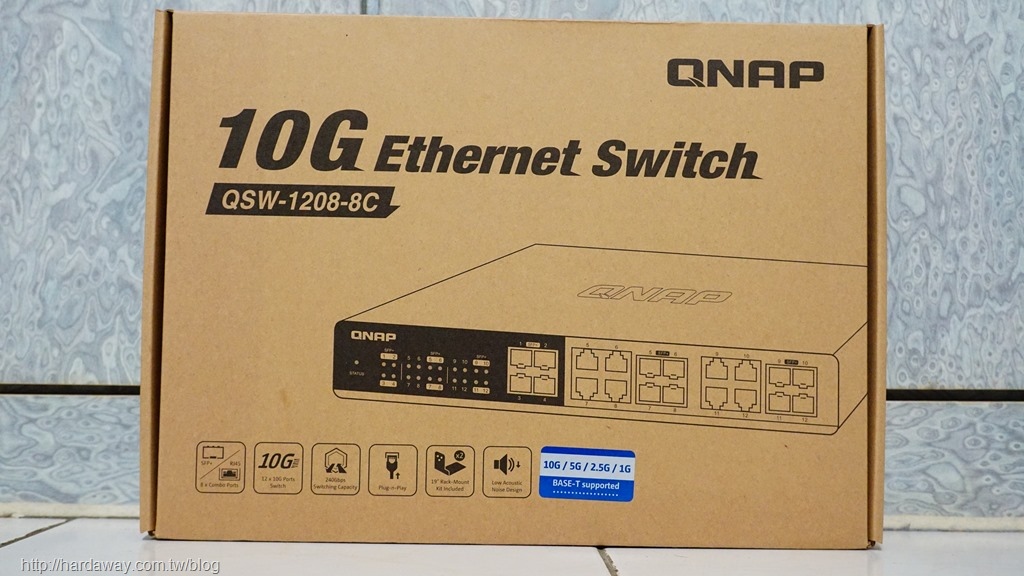

如果是中小企業,或是小型工作室有多人會使用這台有5速10GBASE-T網路埠的QNAP TS-963X,那麼搭配QNAP自家非網管型的QNAP QSW-1208-8C 10GBASE-T網路交換器,是經濟實惠的選擇。

DSC00347



除了QNAP QSW-1208-8C網路交換器外,其它隨附的配件有機架套件、電源線、橡膠腳墊與快速安裝手册。

DSC00352



主體顏色為黑色的QNAP QSW-1208-8C網路交換器。

DSC00354

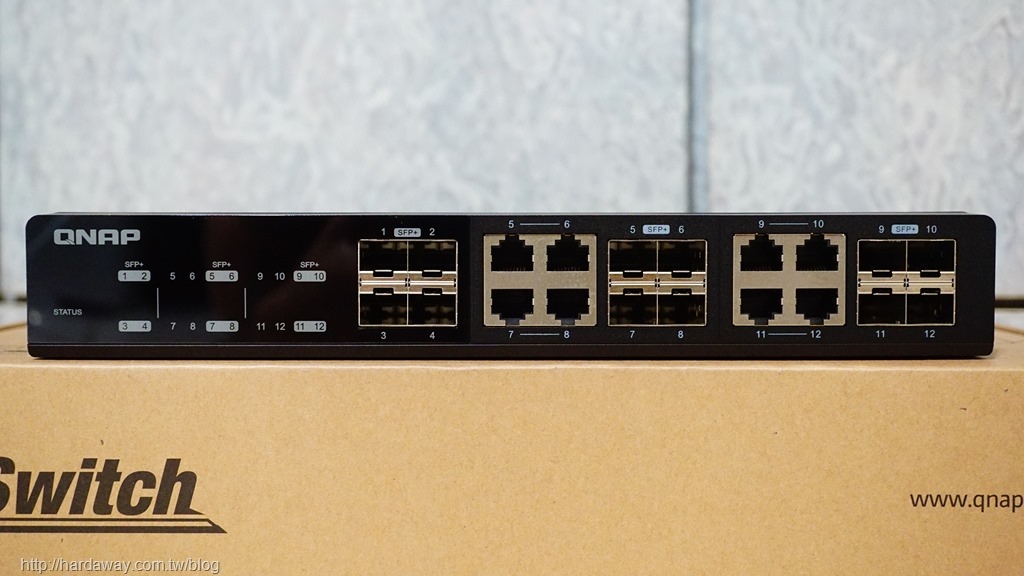

機身正面,除了狀態燈號,還有4組SFP+(光纖)、8組SFP+及RJ45 Combo,總頻寬有240Gbpps的12組5速10GBASE-T網路埠。

DSC00356



機身右側的散熱孔。

DSC00361



QSW-1208-8C機身左側,使用雙風扇設計的智慧型散熱系統,除了有效降低噪音值,也避免單一風扇故障無法有效散熱問題。另外,這個智慧型散熱系統還會動態偵測連線速度及網路活動,以隨時調節風扇速度,所以可節省最高達50%的用電量。

DSC00362



機身後方,有電源插孔、RS232連接埠與Kensington防盜鎖孔。

DSC00360



QNAP TS-963X 9Bay NAS開箱

NAS廠商中,QNAP在硬體部分一直都很敢給,而這次要開箱的QNAP TS-963X,是AMD Embedded G-Series GX-420MC四核心 2.0 GHz處理器的9Bay NAS機種。

DSC01922

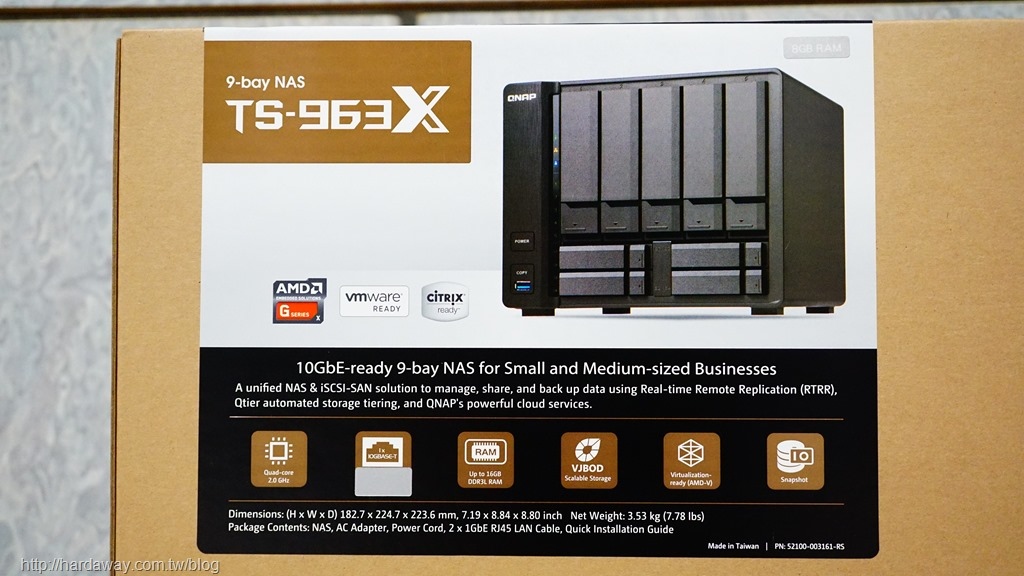

外箱上的貼紙,列出了QNAP TS-963X這台NAS的重要功能特點。

DSC01923



以9Bay NAS機種來說(5個3.5吋硬碟槽+4個2.5吋硬碟槽),QNAP TS-963X的機身並不大(18.2 x 22.5 x 22.4公分),所以一開始看到這台NAS,感覺就是機身設計得很緊緻!至於QNAP TS-963X這台NAS完整的硬體規格,有需要的大大請點選這裡觀看QNAP官網詳細介紹

DSC01926



QNAP TS-963X機身前方,除了5個3.5吋硬碟槽與4個2.5吋硬碟槽外,還有指示燈號面板、電源按鍵與一個具自動備份功能的USB3.0連接埠。

DSC01929



乾淨的機身右側。

DSC01930



機身左側,只有散熱孔。

DSC01931

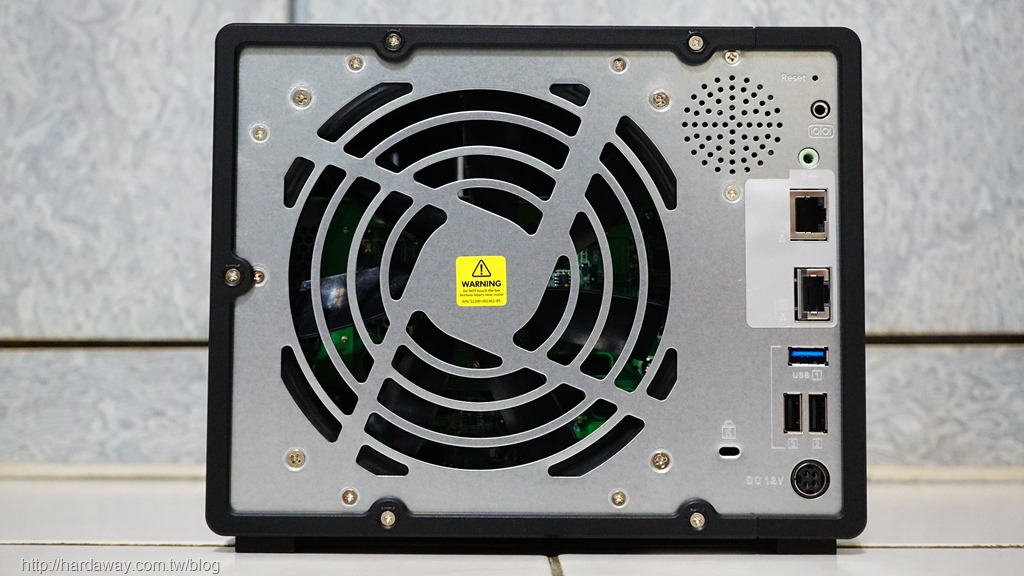

TS-963X機身後面,最顯眼的就是這個大大地14cm智慧散熱風扇了。

DSC01932



機身後面上半部的輸出/輸入埠與其它硬體配置,包括有Reset重置孔、3.5mm line out插孔、一個Gigabit網路埠、一個10GBASE-T網路埠。而重點的10GBASE-T網路埠,是具備五速的網路埠(10G/5G/2.5G/1G/100M),依據QNAP官網資訊,10GbE在Windows下的檔案傳輸,下載速度可到683 MB/s,上傳速度有543 MB/s。

DSC01933

capture-20171204-155829



機身後面下半部的輸出/輸入埠與其它硬體配置,包括有一個USB 3.0連接埠、兩個USB 2.0連接埠、電源插孔與Kensington防盜鎖孔。

DSC01934



機身上方,有有貼紙介紹如何使用網址或掃描QR Code進行初始安裝,以及TS-963X重點特性介紹貼紙。

DSC01935

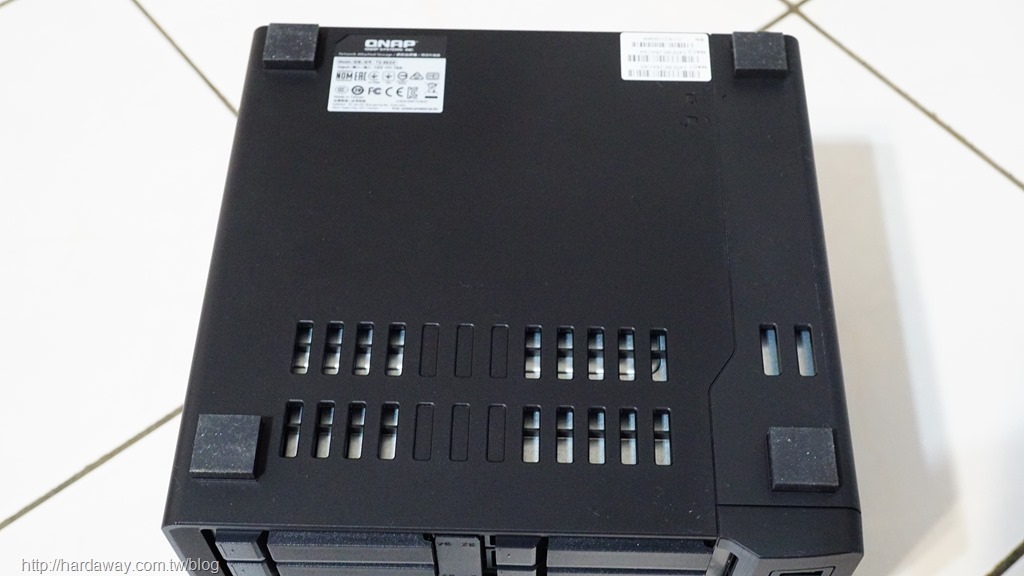

機身底部,有著大面積的進氣孔。

DSC01939



除了NAS本體外,其餘的配件還有兩條CAT 5E網路線、變壓器、電源線、螺絲與簡易使用說明書。

DSC01925



TS-963X的3.5吋硬碟抽取匣,有裝上免螺絲安裝夾條,只要將硬碟放入抽取匣,然後再裝回兩支夾條就OK了。至於2.5吋硬碟抽取匣,只要將2.5吋SSD放入抽取匣內,就會自動被固定住了。

DSC01941

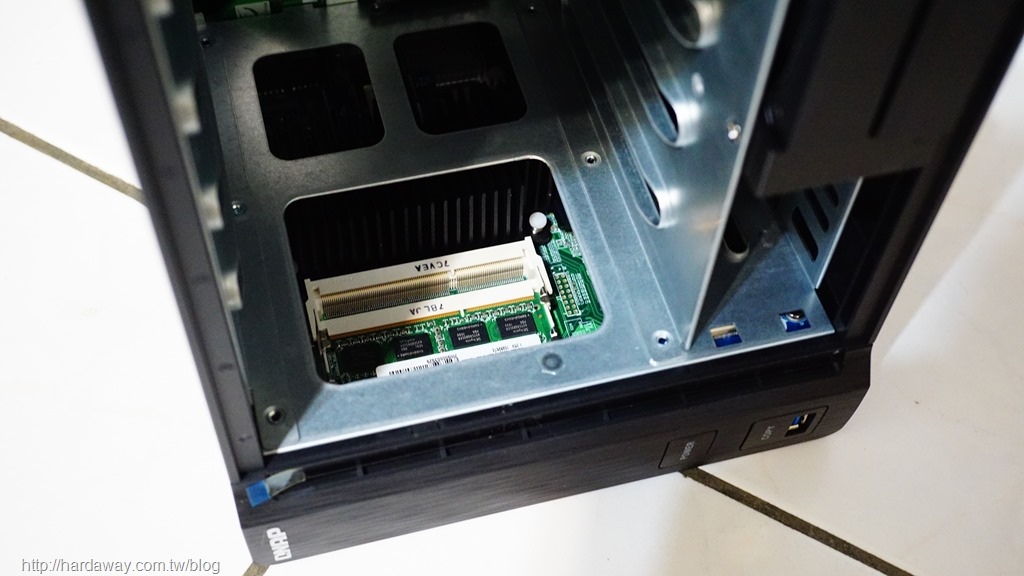

要擴充TS-963X的記憶體也蠻簡單的,只要將五個3.5吋硬碟抽取匣取出,就能看到兩個記憶體插槽了。

DSC01945



雖然現在擴充記憶體不用將機器拆開,但因為想看一下裡面的構造,所以就拆機啦!

DSC01949



儲存韌體的SSD,是宇瞻科技的產品。

DSC01952



Gigabit網路埠使用的是Boadcom BCM5720A0KFBG網路晶片,至於10GBASE-T網路埠,使用的是Aquantia網路晶片。

DSC01954

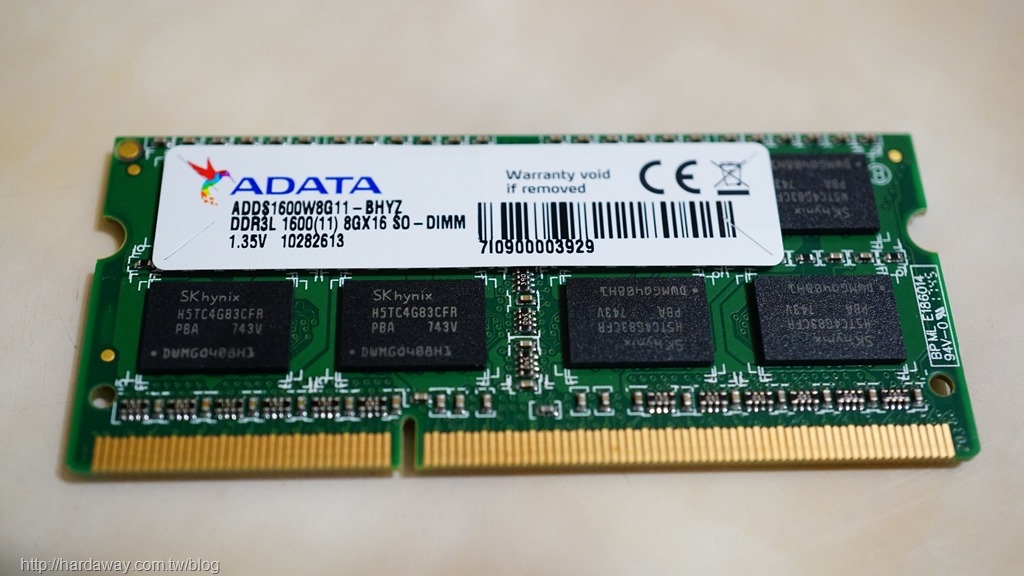

這台QNAP TS-963X使用一條8GB DDR3L 1600低電壓記憶體,是ADATA家的產品,所以想要再加裝一條8GB記憶體的使用者,只要購買大廠牌DDR3L 1600低電壓記憶體,應該就不會有問題。

DSC01955

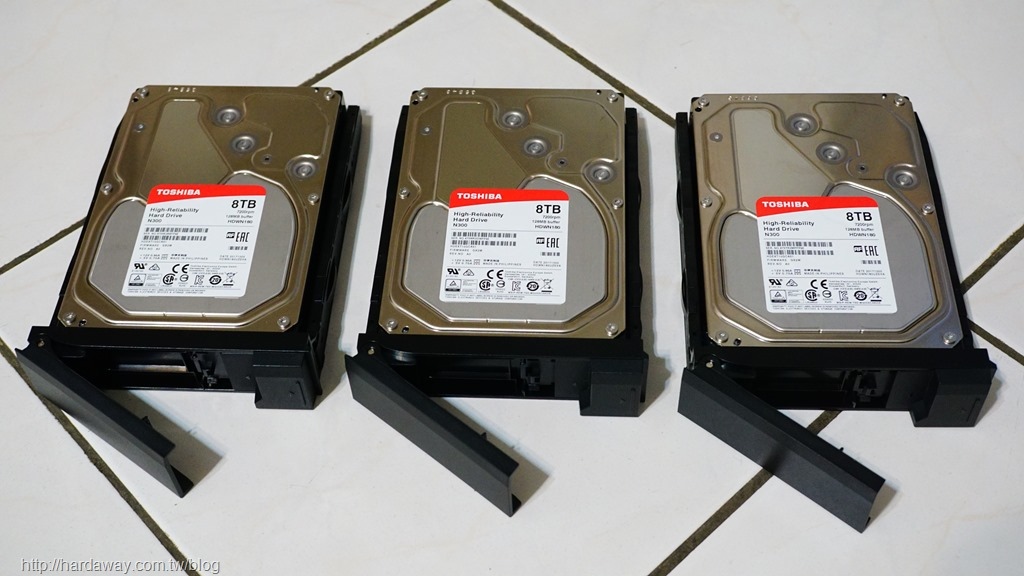

將兩顆Kingston DC400 480G SSD企業級固態硬碟,以及三顆8TB Toshiba N300 NAS硬碟裝入硬碟匣,然後再裝回QNAP TS-963X。

DSC01946

DSC01947



將QNAP TS-963X、QNAP QSW-1208-8C網路交換器與桌上PC分別以網路線連接,就開機使用囉…

DSC01959
