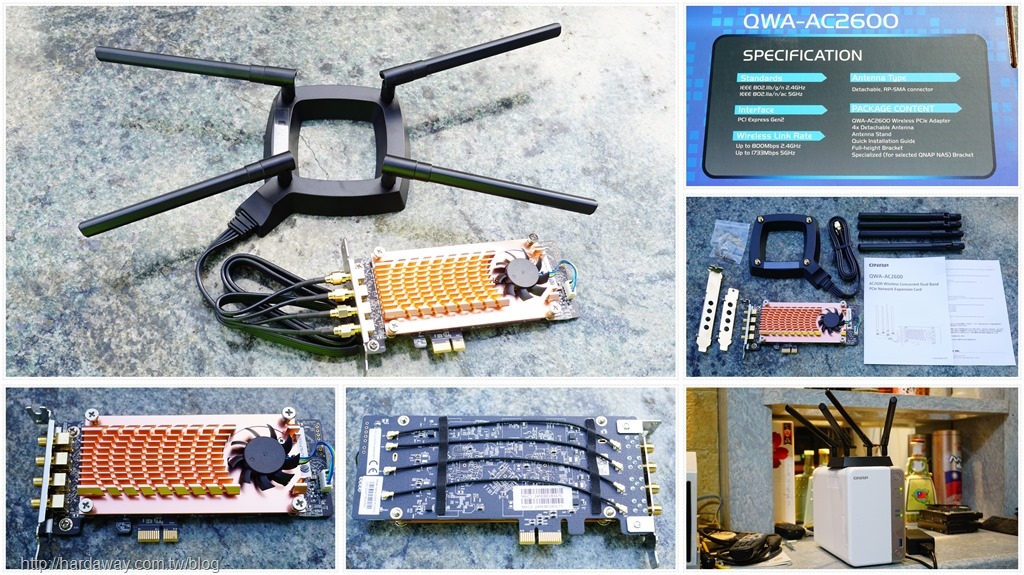

台灣主要的NAS廠商中,威聯通科技(QNAP)NAS的擴充性應該是目前最好的,以有內建PCIe插槽的QNAP NAS來說,只要裝上QNAP自家出的各式PCIe插槽擴充卡,就能讓這台NAS擴充新的功能。就拿這次要搭配QNAP TS-251B NAS體驗的PCIe插槽擴充卡來說,它能提供最高傳輸速率有2533Mbps(2.4GHz:800Mbps、5GHz:1733Mbps)的QWA-AC2600無線網路擴充卡,只要裝到TS-251B後,搭配套件中心裡的"無線基地台服務(WirelessAP Station)"套件,TS-251B NAS就是一台無線基地台了。

QWA-AC2600無線網卡



QNAP QWA-AC2600無線網卡,採用了扁平式外盒包裝。

QWA-AC2600無線網卡

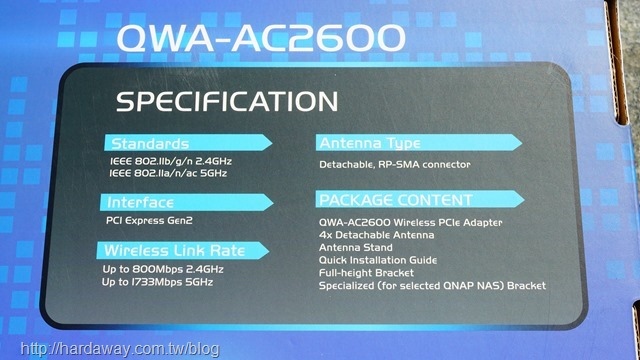

4x4 MU-MIMO,2.4/5 GHz雙頻同步多工的QWA-AC2600無線網路擴充卡,搭載2組Qualcomm QCA9984網路介面控制器。而使用的PCI Express(PCIe)2.0 x1介面,除了QNAP NAS可以使用外,Ubuntu/Linux PC也可以使用這張無線網路擴充卡,至於詳細規格部分,請自行點選這裡查看QNAP官網資訊

QWA-AC2600無線網卡

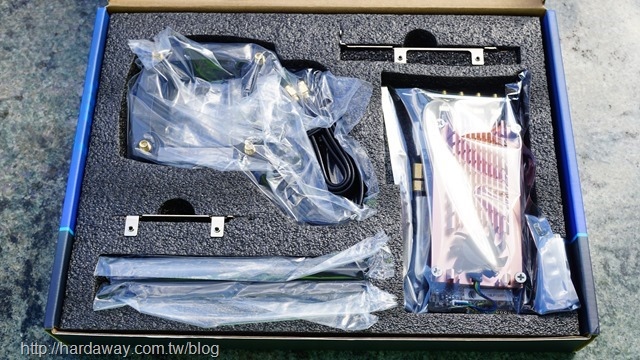

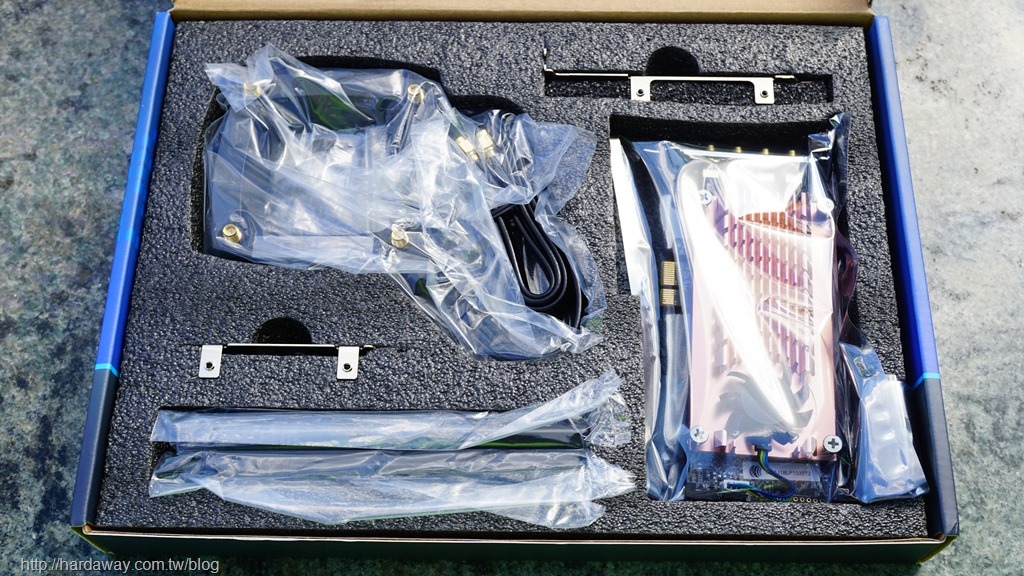

掀開外盒盒蓋,就可以看到QNAP QWA-AC2600無線網卡全部配件。

QNAP QWA-AC2600

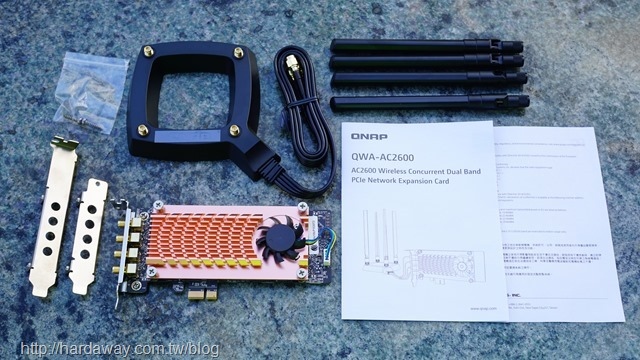

QNAP QWA-AC2600無線網卡所有容物全部物品,包括QWA-AC2600無線網路擴充卡本體、四支可拆式天線、磁吸式延伸底座、磁吸式延伸底座壁掛固定螺絲、全高擋板、QNAP NAS專用擋板與快速安裝手冊。

QNAP QWA-AC2600

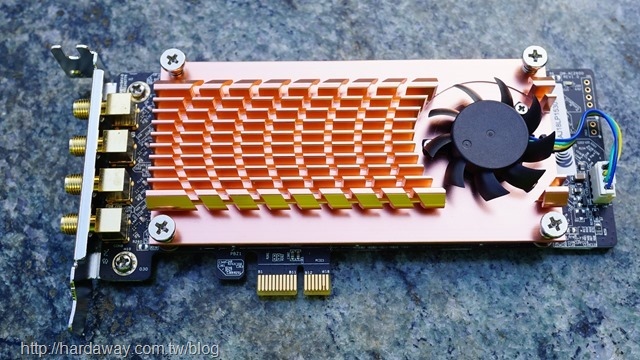

有著大散熱片與風扇的QNAP QWA-AC2600無線網路擴充卡本體。

QWA-AC2600

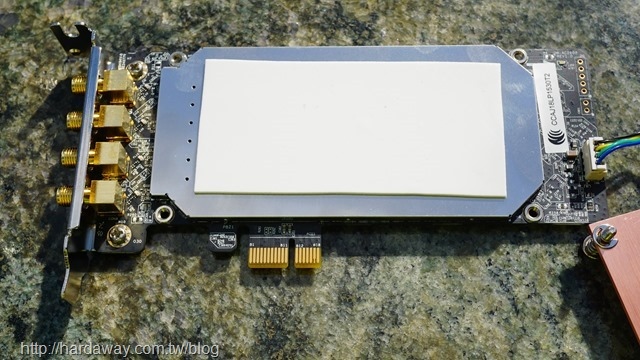

將大散熱片與風扇拆下後,還有一層鐵蓋保護底下的晶片。

QWA-AC2600

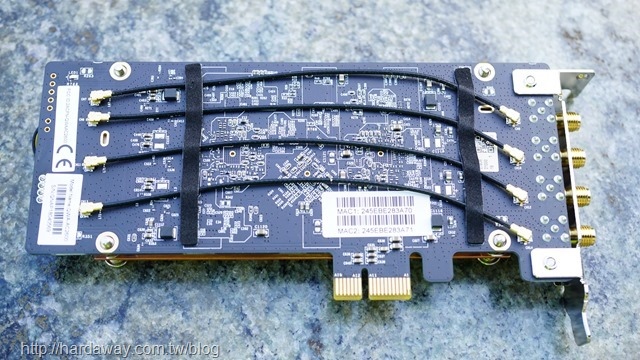

QNAP QWA-AC2600無線網路擴充卡背面樣子。

QWA-AC2600

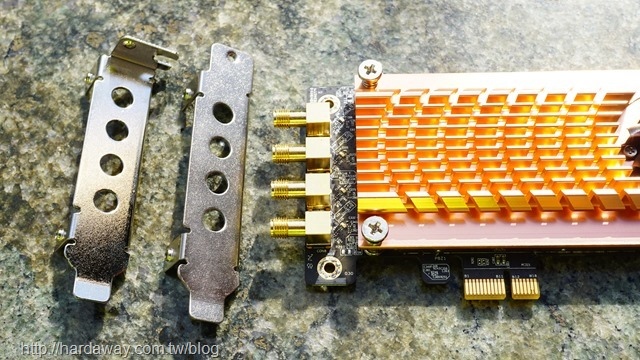

要把QNAP QWA-AC2600無線網路擴充卡裝入QNAP TS-251B使用前,需要將原先在QWA-AC2600上的擋版卸下,然後更換成QNAP NAS專用擋板。

QWA-AC2600

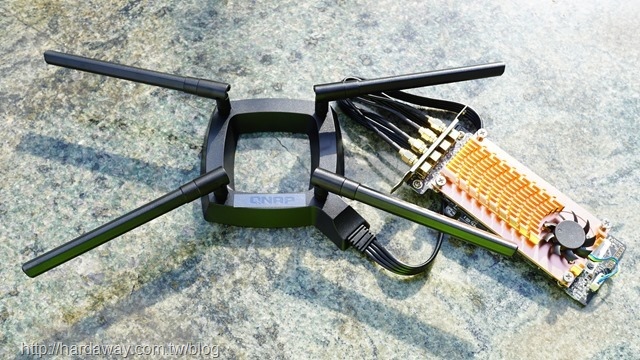

搭配QNAP QWA-AC2600無線網路擴充卡使用的磁吸式延伸底座,可裝上四支通用RP-SMA天線接頭設計的5dBi可拆卸式全向性高增益天線,然後再以80公分長的高頻同軸纜線連接QWA-AC2600無線網路擴充卡。

QWA-AC2600

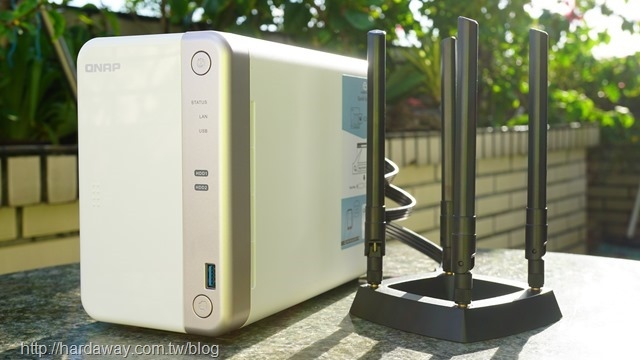

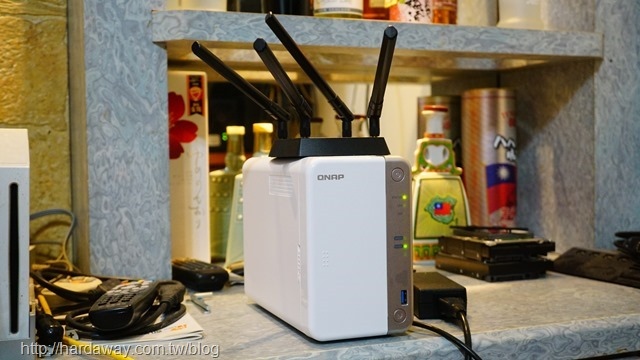

將QWA-AC2600無線網路擴充卡裝入QNAP TS-251B NAS,然後接上裝好四支可拆式天線磁吸式延伸底座,硬體部分就OK了。

QNAP TS-251B

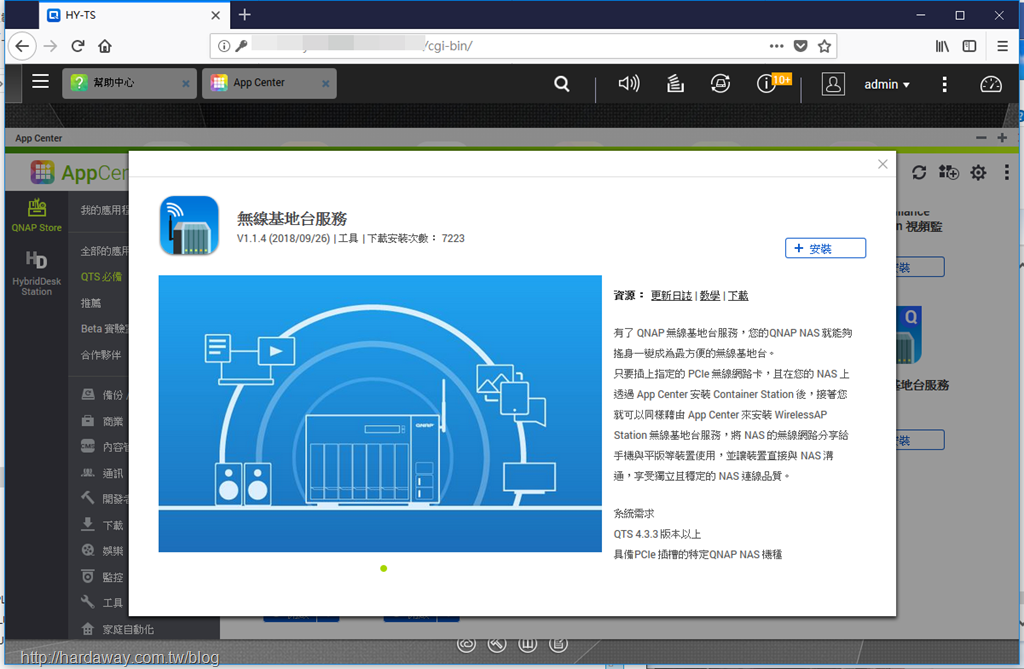

搭配QWA-AC2600無線網路擴充卡使用的無線基地台服務(WirelessAP Station),需要進入App Center裡自行選擇安裝。

QWA-AC2600無線網卡



安裝過程中,如果之前NAS沒有安裝Container Station的話,就會一併進行安裝。

QWA-AC2600無線網卡

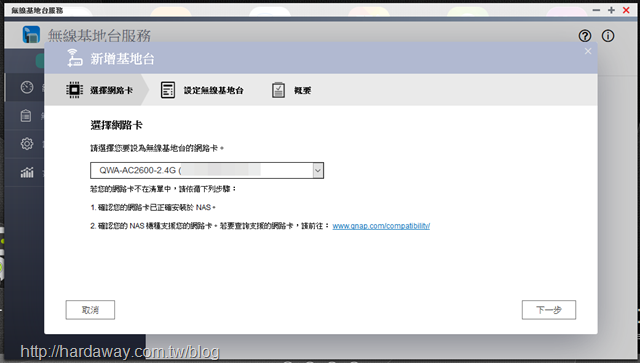

無線基地台服務安裝完成後,就可以從QTS桌面捷徑點進去,然後分別對QNAP QWA-AC2600無線網卡2.4GHz與5GHz頻段進行新增無線基地台設定。

QWA-AC2600無線網卡

QWA-AC2600無線網卡



選擇好要設定的QWA-AC2600無線網卡頻段,接著設定無線基地台的顯示名稱、無線網路辨識名稱與密碼。

QWA-AC2600無線網卡

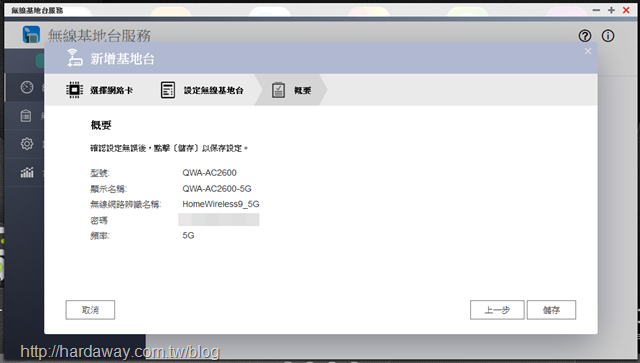

接著確認所有設定都OK後,按下儲存按鈕即可。

QWA-AC2600無線網卡

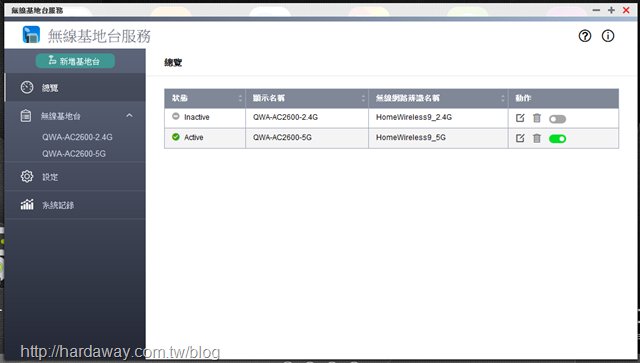

完成設定的無線基地台,就能在無線基地台服務總覽畫面中看到,並進行編輯、刪除與啟動。而以QNAP TS-251B的無線基地台服務來說,同時間可啟動QWA-AC2600無線網卡2.4Ghz或5GHz頻段使用。

QWA-AC2600無線網卡

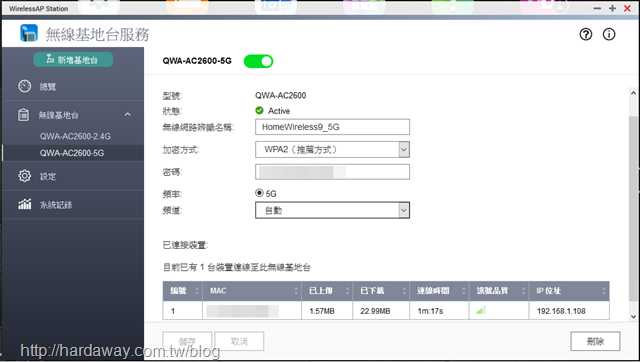

點進5GHz頻段無線基地台設定畫面,目前能做的設定修改,就是修改無線網路辨識名稱、加密方式、密碼與頻道。另外,在這個畫面中,也可以看到目前有哪些裝置連接這個無線基地台。

QWA-AC2600無線網卡

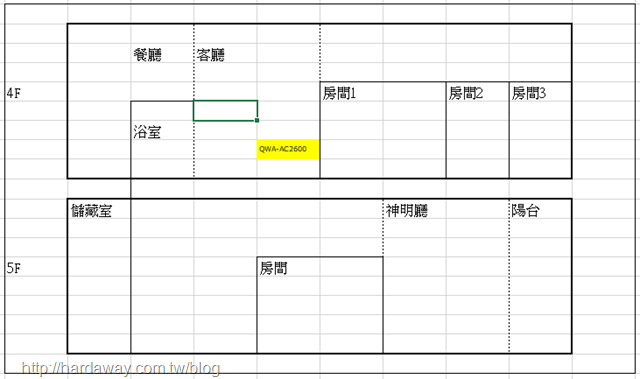

QNAP QWA-AC2600無線網卡與搭配使用的無線基地台服務全部設定完成後,接著就來測試無線網路速度如何?由於家裡是長方形公寓,兩層樓結構如下圖所示。而裝上QWA-AC2600無線網卡的QNAP TS-251B,是擺放在4樓客廳位置(黃色標示位置)。

capture-20181020-113940



家裡目前是使用種花電信100M/40M光世代上網,透過網路線連接無線路由器的桌上PC透過SPEEDTEST網頁測速,上下行速率落分別在94.71Mbps / 39.73Mbps,就以這為網際網路速度基準。

capture-20180922-121719

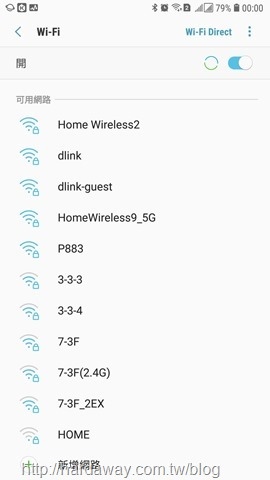

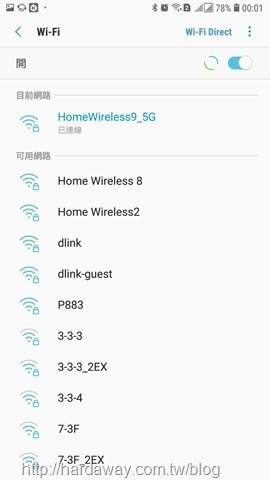

接著,以自己手機連接QNAP QWA-AC2600無線網卡5GHz頻段無線基地台,然後在家裡三個位置測試實際的連網速度。

Screenshot_20181016-000035_SettingsScreenshot_20181016-000121_Settings



第一個位置:擺放QNAP TS-251B的四樓客廳

第一個測試位置,就在四樓客廳擺放裝上QWA-AC2600無線網卡的QNAP TS-251B旁邊。

DSC01394

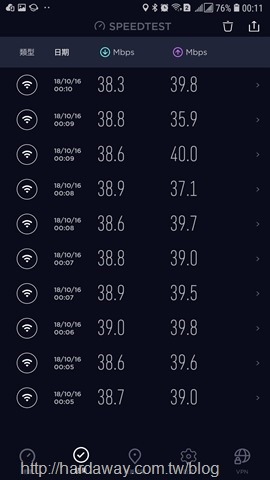

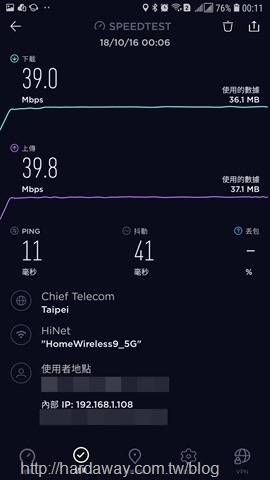

經過10次測試,在這個位置手機測得的連網速度,最好的下載速度是39.0Mbps(約4.87MB/s),上傳是39.8Mbps(約4.97MB/s),而且每次測試的速度不會相差太多。

Screenshot_20181016-001102_SpeedtestScreenshot_20181016-001140_Speedtest_01

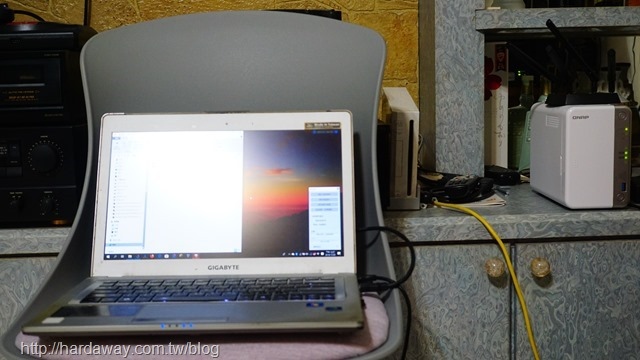

另外,在這個位置,使用NB連接QNAP QWA-AC2600無線網卡5GHz頻段無線基地台,然後傳輸檔案到TS-251B NAS裡,看看速度如何?

DSC01396

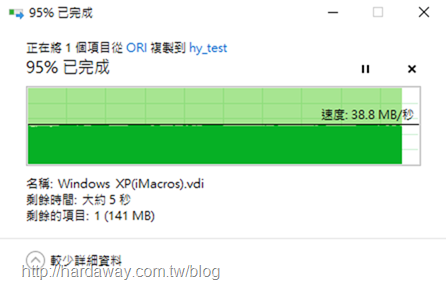

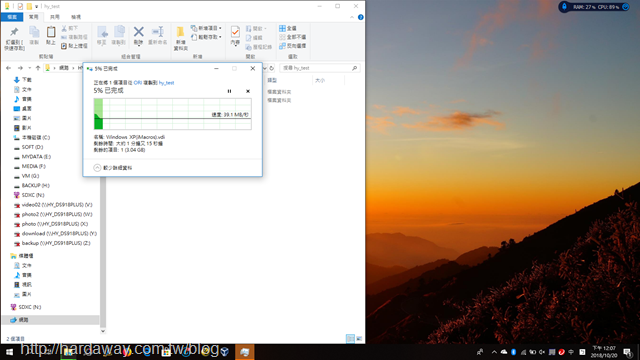

以傳輸一個3.5G的檔案來說,整個傳輸過程中速度約在39MB/秒上下變動,以39MB/秒做為平均值來說,代表NB放在這個放置時,傳輸檔案的速度會落在312Mbps。

capture-20181020-120731

capture-20181020-121028



第二個位置:四樓最靠近馬路的房間

第二個位置,同樣在四樓,與客廳QNAP TS-251B NAS直線距離約10公尺,中間隔兩間房,最靠近馬路的房間測速。

20140720_171657

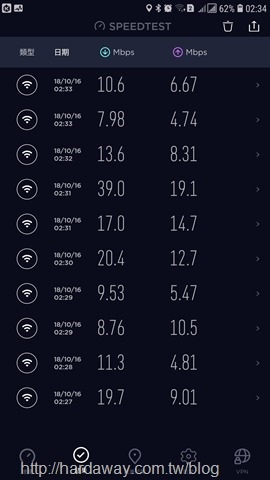

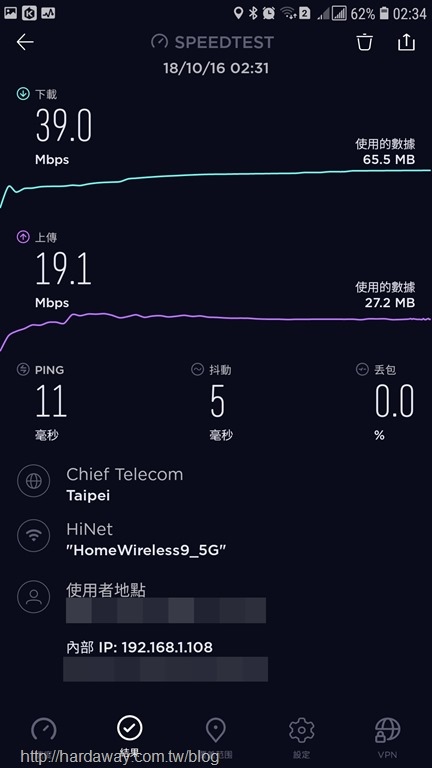

經過10次測試,在這個位置手機測得的連網速度,最好的下載速度是39.0Mbps(約4.87MB/s),上傳是19.1Mbps(約2.38MB/s)。不過,在這裡測得的連網速度,不管是上傳或下載的速度變化就比較大了。

Screenshot_20181016-023432_SpeedtestScreenshot_20181016-023447_Speedtest_01



第三個位置:五樓外面陽台

第三個位置,選擇在五樓外面陽台測速。

20140720_172213

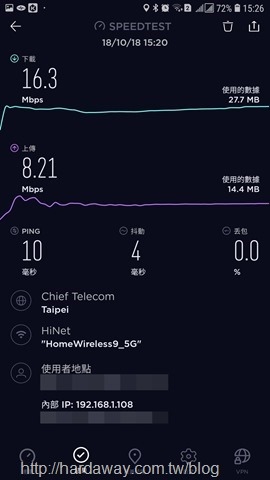

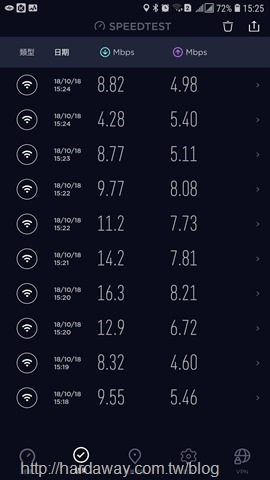

經過10次測試,在這個位置手機測得的連網速度,最好的下載速度是16.3Mbps(約2.03MB/s),上傳是8.21Mbps(約1.02MB/s),跟在客廳測得速度相比就差很多,而且有時會有連不上的清況產生。

Screenshot_20181018-152512_SpeedtestScreenshot_20181018-152637_Speedtest_01



另外,家裡有使用可Wi-Fi連接的富士全錄無線雷射印表機,因此也可以將它連接到QNAP QWA-AC2600無線網卡5GHz頻段無線基地台,讓連接QWA-AC2600無線網卡5GHz頻段無線基地台的裝置可以透過這台無線雷射印表機列印檔案。

DSC09572

capture-20180923-193159



以自己家裡測試結果來看,由於TS-251B裡的無線基地台服務設定裡,並沒有限制裝置網速的設定,但測試時最高的上、下載速度最高就到40Mbps,代表目前QNAP有預設一些限制,讓多個使用者連接QNAP QWA-AC2600無線網卡使用時,都能有一定的連網速度。

capture-20181020-145419

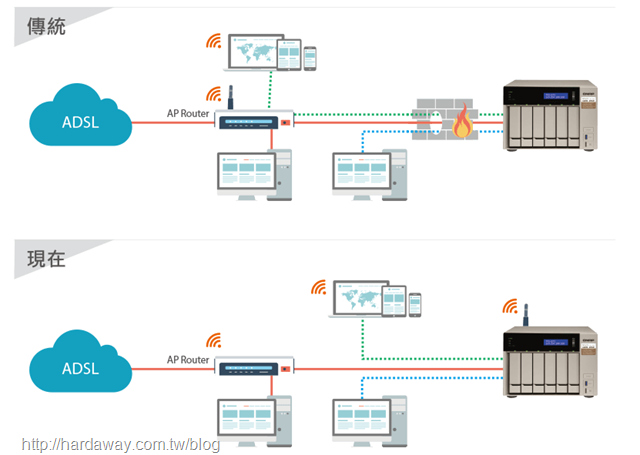

最後對於家裡空間比較小,然後設備都是以無線方式連接,或者是寬頻網路低於40M/40M,但有使用內建PCIe插槽的QNAP NAS的大大來說,可以考慮接上QNAP QWA-AC2600無線網卡使用,讓QNAP NAS具有無線路由器功能,不必額外再使用一台獨立的無線路由器,管理起來會相對方便。另外,如果是連網設備很多的家庭,也可以讓QNAP NAS接上QNAP QWA-AC2600無線網卡,讓常使用NAS的裝置改連接NAS的無線基地台,藉此網路頻寬分流讓每個設備維持連網順暢使用。但不管如何,就TS-251B裡看到的無線基地台服務,裡面能讓使用者自行項目真的蠻少的,這部分希望QNAP要逐漸將功能開放,這樣使用者使用起來才會更方便且有彈性!
