NAS是越來越普及了,而且效能也越來越好,加上使用者手邊的擁有的數位檔案越來越多,檔案size也越來越大,也讓NAS使用者會想要購買大容量NAS專用硬碟,降低升級頻率。而我自己使用的NAS,不久前硬碟儲存空間也快滿了,因此將其中2TB WD Red NAS HDD,一口氣升級成自家 10TB WD Red NAS HDD,這樣短時間內這台NAS就不會有儲存空間不夠的問題了。所以,在將WD 10TB Red NAS HDD裝進NAS之前,來個簡單開箱,然後利用PC測試一下速度,給有需要的大大們參考一下。

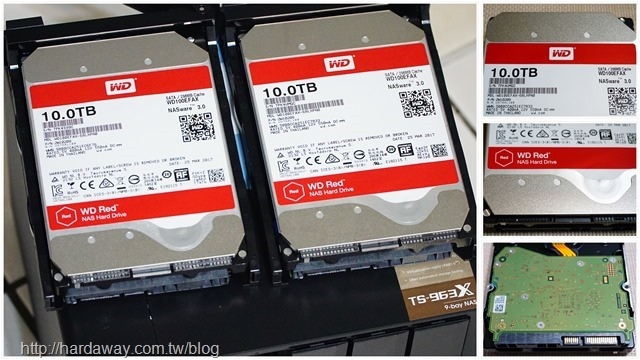

20180630_001







10TB WD Red NAS HDD開箱

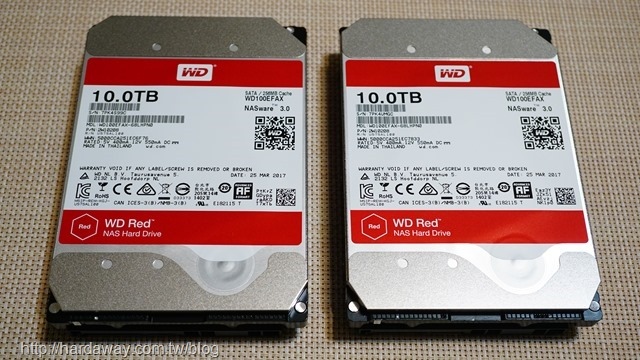

這次的主角,兩顆10TB WD紅標硬碟。

DSC04493



記憶沒錯的話,WD是最早提供NAS專用硬碟的廠商,而這次要使用的,就是使用WD第四代獨家HelioSeal(氦氣密封充填)技術的10TB WD紅標硬碟。

DSC04495

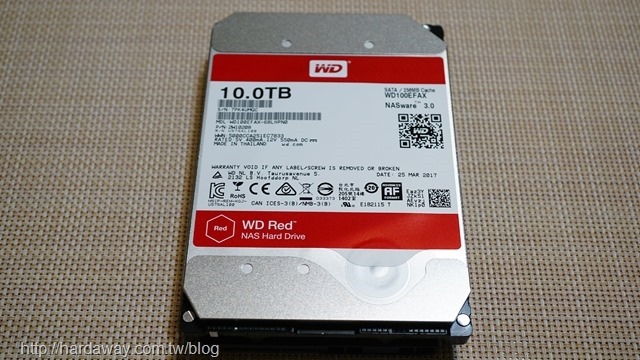

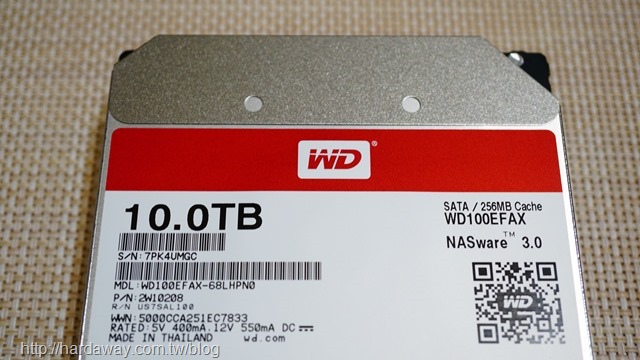

WD 10TB紅標NAS硬碟貼紙上半部,有註明型號、容量、序號、韌體版本、製造時間資訊,也可以看到這顆硬碟的製造地點是在泰國。

DSC04498



NAS專用硬碟講求的是穩定性,因此在NAS專用的WD Red HDD上,採用了自家的NASware技術,其中3D Active Balance Plus強化平衡控制技術,能提升整體硬碟效能與可靠度,而其餘技術,可減少NAS系統中常見的硬碟問題,並降低非專用硬碟可能會有的相容性、整合性、升級能力、可靠性…等問題。至於10TB WD紅標硬碟所使用的NASware技術,是NASware 3.0版本。

capture-20140906-124443

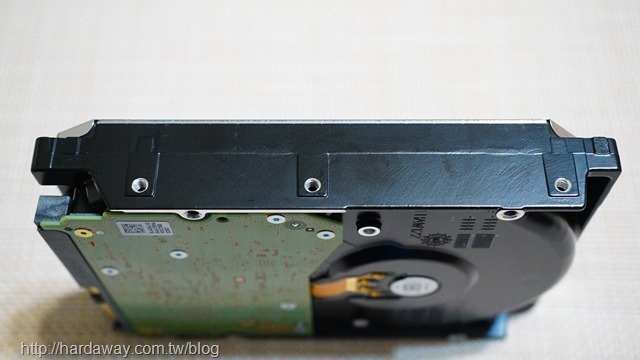

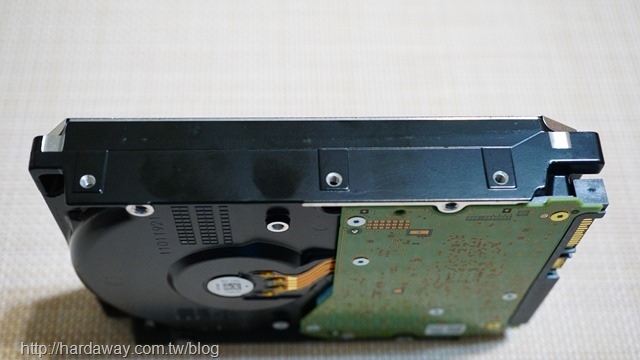

兩個側邊,各有三個螺絲鎖孔。

DSC04500

DSC04503



WD 10TB Red NAS HDD背面樣子。

DSC04497

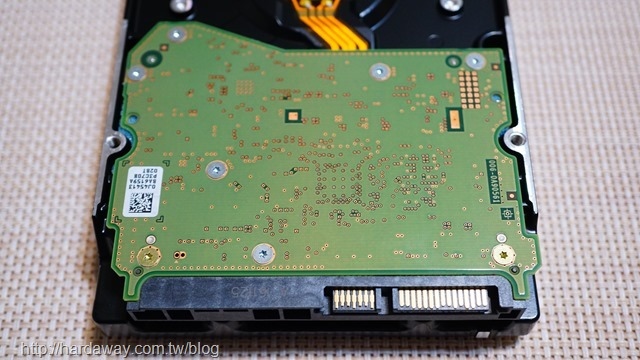

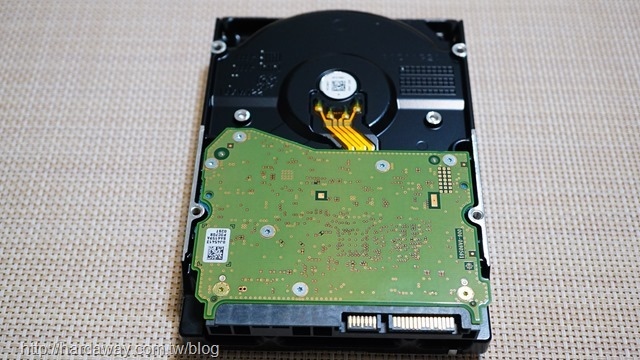

近看背面的電路板。

DSC04505

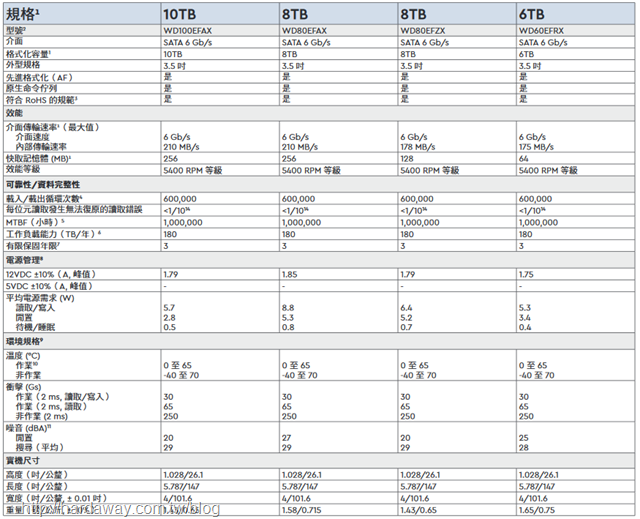

從WD官方的規格文件可以得知,WD 10TB Red NAS HDD,NAS本來訴求的就是低耗電,因此Red 6TB 在待機時的耗電量只有0.4瓦,讀寫時的耗電量,應該是碟片數較多的緣故,所以會比我目前使用的Red 2TB HDD來得高一些,不過也只有5.1瓦。

capture-20180620-235219



10TB WD Red NAS HDD測速準備

看完10TB WD Red NAS HDD外觀,同時簡單了解這顆NAS硬碟功能特點後,在放入NAS使用之前,先使用家裡PC進行簡單的速度測試。

DSC04495

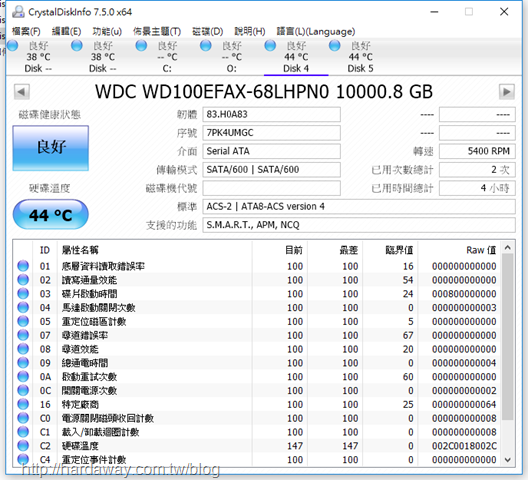

以下,是使用CrystalDiskinfo軟體看到的WD Red 10TB NAS HDD的硬碟資訊。

capture-20180614-235831



當作測試平台這台桌上電腦的主要硬體資訊如下:

CPU:Intel I5 4760K 3.2G(搭配原廠風扇)

MB:MSI Z87-GD65 GAMING

RAM:Kingston HyperX Fury DDR3 1866 4G*4

系統碟:Kingston HyperX Fury SSD 240G

VGA:ASUS STRIX GTX960 2G DDR5

POWER:INWIN Commander III 800W金牌



接著,就來看一下WD 10TB Red NAS HDD,以單顆硬碟、兩顆組Raid 0與Raid 1時,使用不同測試軟體所測得的數據結果。



單顆10TB WD Red NAS硬碟效能

HD Tune Pro

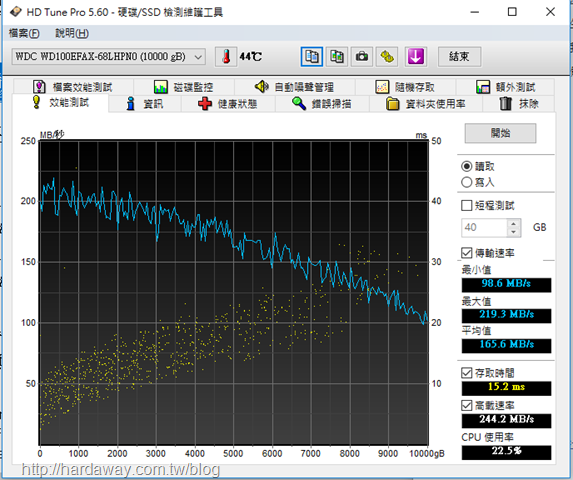

效能測試讀取部分,測得最小值98.6MB/s、最大值219.3MB/s、平均值165.6MB/s。

capture-20180615-000520

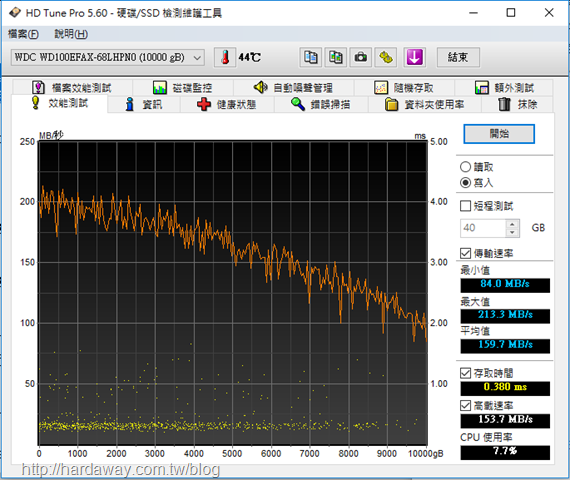

效能測試寫入部分,測得最小值84MB/s、最大值213.3MB/s、平均值159.7MB/s。

capture-20180615-001004

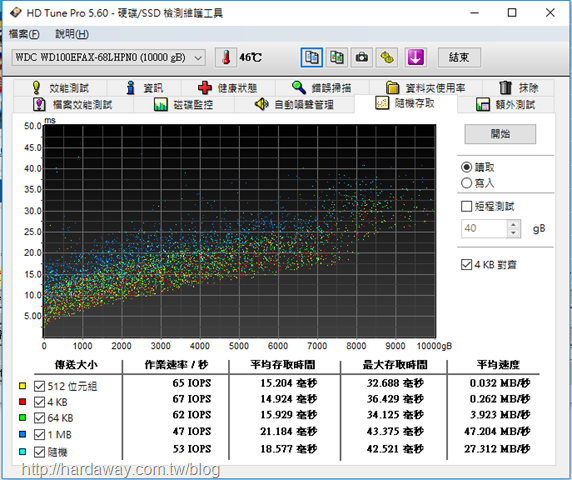

隨機存取讀取部分結果。

capture-20180615-002457

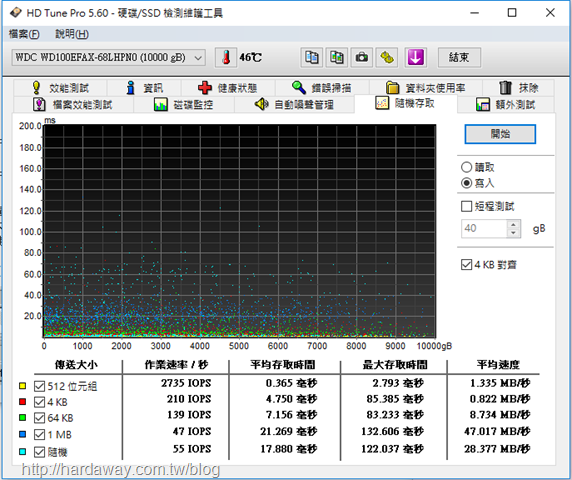

隨機存取寫入部分結果。

capture-20180615-002751

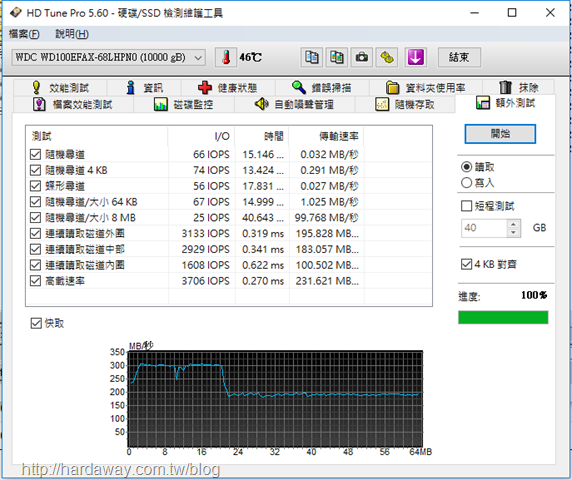

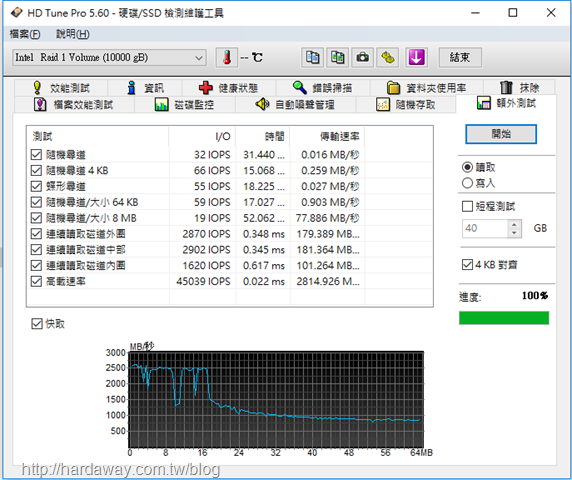

額外測試讀取部分結果。

capture-20180615-001553

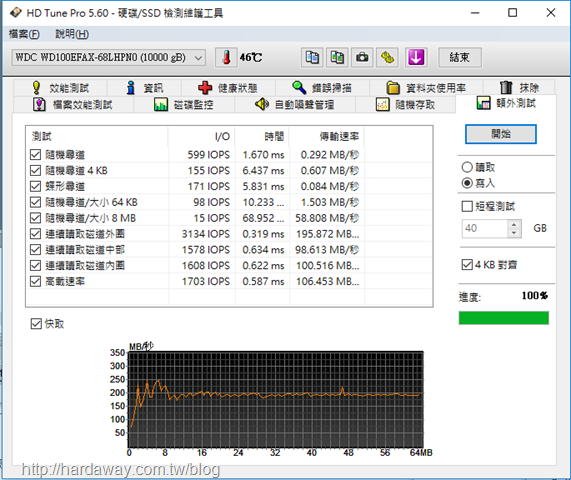

額外測試寫入部分結果。

capture-20180615-001955



AS SSD

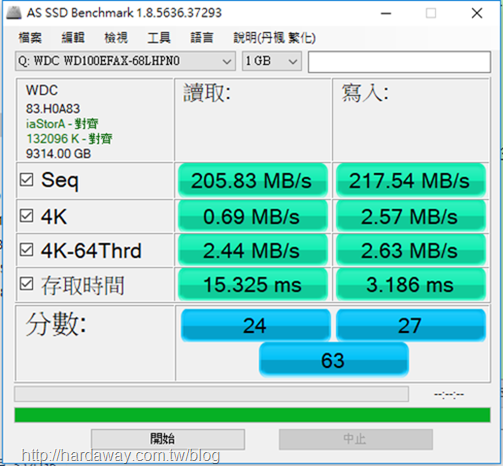

在循序讀寫測得的速度,讀取是205.83MB/s,寫入是217.54MB/s。

capture-20180615-021812

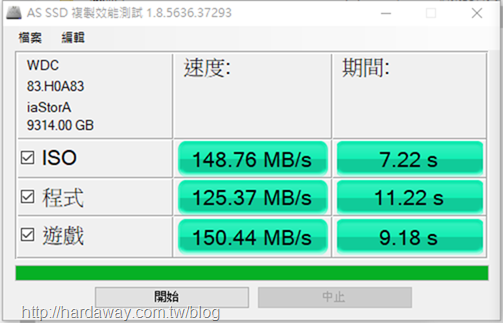

檔案複製效能測試部分,ISO、程式與遊戲三個項目的傳送速度分別是148.76MB/s、125.37MB/s與150.44MB/s。

capture-20180615-022325

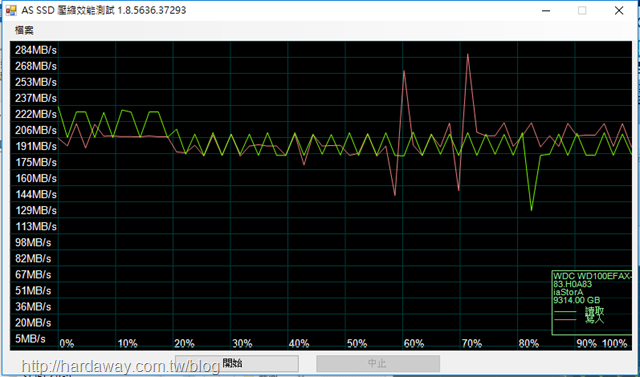

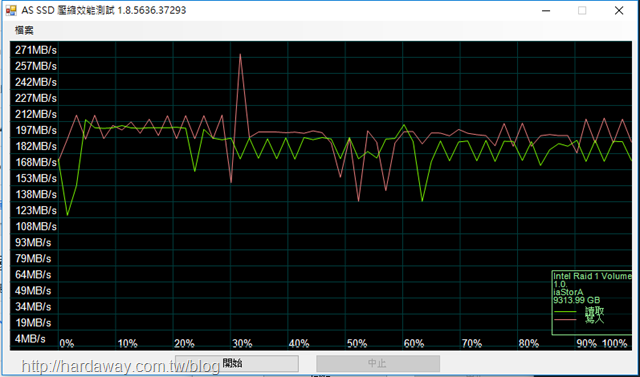

檔案壓縮效能測試部分,在不同壓縮率下,讀取速度與寫入速度的狀況。

capture-20180615-022505

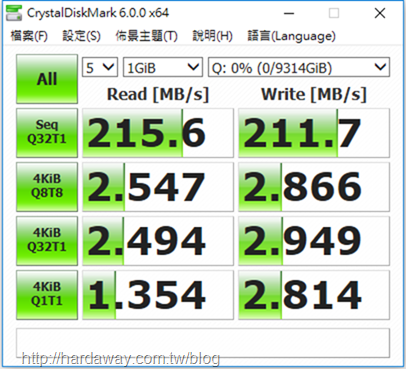

CrystalDiskMark

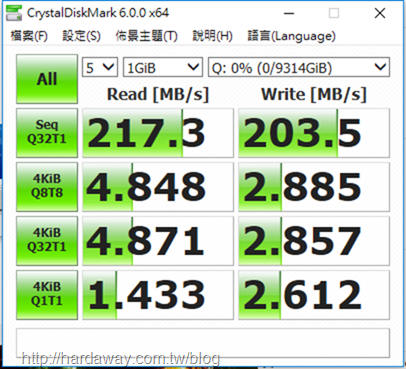

在檔案大小1GB,隨機亂數下,循序讀取與寫入數值分別為215.6MB/s、211.7Mb/s,4K讀取與寫入數值分別為2.494MB/s、2.949Mb/s。

capture-20180616-001326

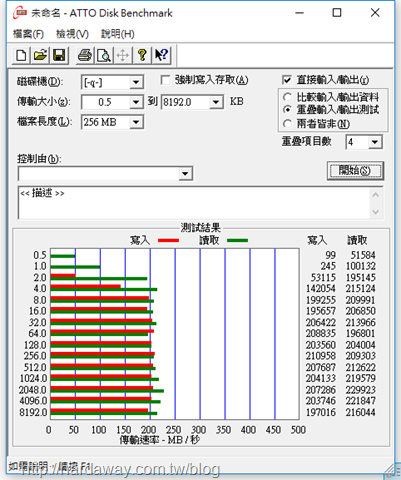

ATTO Disk Benchmarrk

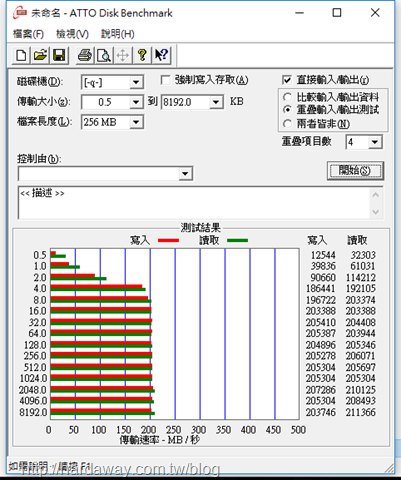

測試完之後,硬碟最大讀取與寫入數值分別為211.36MB/s、207.28MB/s。

capture-20180616-002702



TxBENCH

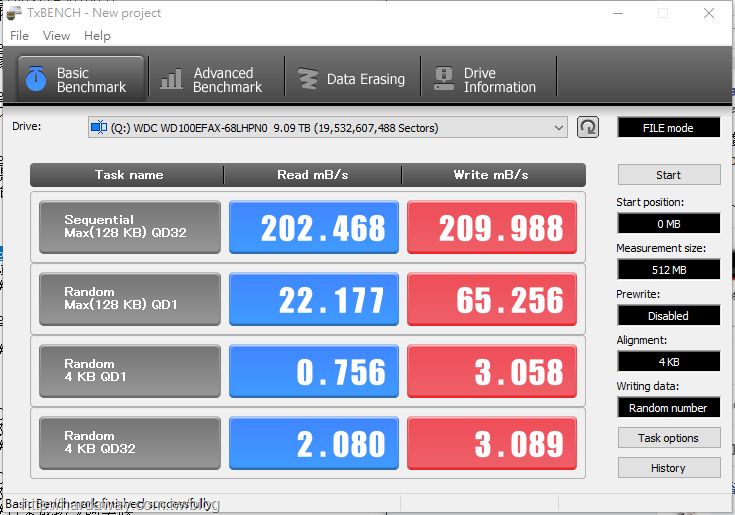

測試完之後,硬碟最大讀取與寫入數值分別為202.46MB/s、209.98MB/s。

capture-20180616-003330



AJA System Test

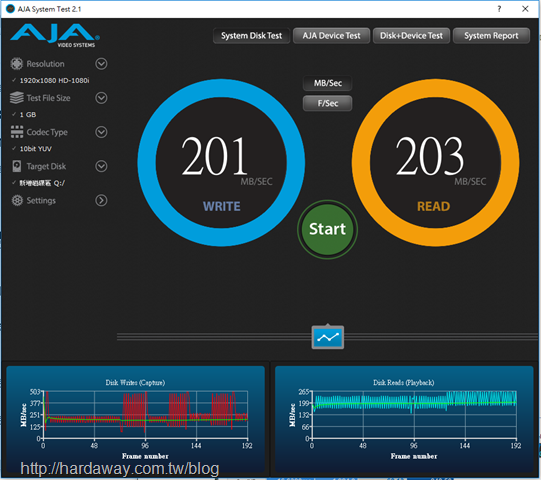

以1920x1080 10bit的Video Frame Size測試,測得的讀取與寫入速度,分別為203MB/s和201MB/s。

capture-20180616-003422

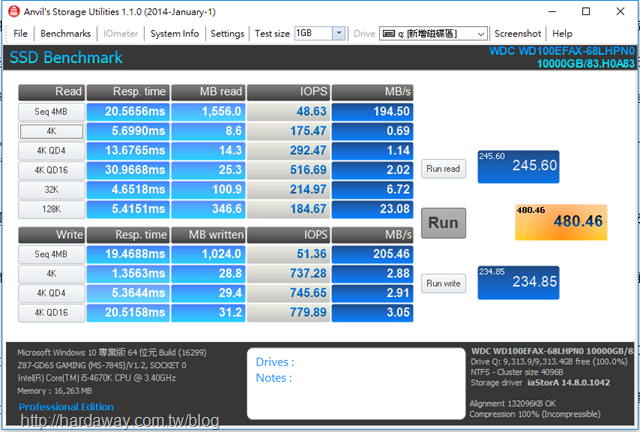

Anvil's Storage Utilities

針對讀取與寫入測試,最後得到的分數是480.46。

capture-20180616-003739



FastCopy

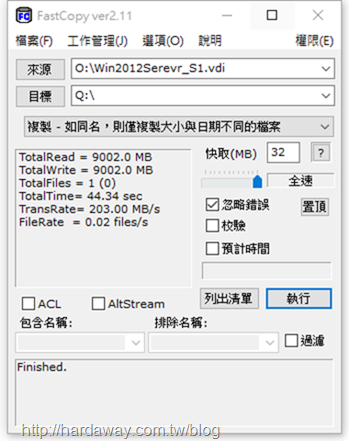

將桌上電腦SSD中一個9G的檔案個別複製到硬碟裡,所測得的速度為203MB/s。

capture-20180616-003923
